UNI-T UTR2833E – це цифровий вимірювач індуктивності, ємності та опору, призначений для проведення вимірювань на низькочастотних компонентах, з максимальною частотою тестування 300 кГц і швидкістю тестування 80 вим./с, оснащений 6-бітним 4,3-дюймовим TFT РК дисплеєм. Переваги приладу включають невеликі розміри, малу вагу, ергономічний дизайн, простоту експлуатації та високу стабільність вимірювань.
Сфера застосування охоплює вимірювання пасивних компонентів, зокрема оцінку імпедансних параметрів конденсаторів, індукторів, резисторів, п'єзоелектричних пристроїв, трансформаторів, мікросхем та мережевих компонентів, а також контроль імпедансних параметрів друкованих плат, реле, кабелів та акумуляторів тощо.
| UNI-T UTR2830E | UNI-T UTR2832E | UNI-T UTR2833E | ||
|---|---|---|---|---|
| Частота тестового сигналу | Частота вимірювання | 20 Гц ~ 100 кГц (±0,02%) | 20 Гц ~ 200 кГц (±0,02%) | 20 Гц ~ 300 кГц (±0,02%) |
| Мін. роздільна здатність | 100 мГц | |||
| Точність | LCRZ 0,05%, DCR 0,1% | |||
| Рівень змінного струму | Діапазон напруги тестового сигналу | 10 мВrms – 2 Вrms | ||
| Мін. роздільна здатність напруги | 10 мВ | |||
| Точність | 10% × задана напруга + 2 мВ | |||
| Діапазон струму тестового сигналу | 100 мкАrms – 20 мАrms | |||
| Мін. роздільна здатність струму | 0,1 мА | |||
| Рівень постійного струму | Діапазон напруги тестового сигналу | 1 В | 50 мВ – 2 В | |
| Внутрішній опір змінного струму | З увімкненою ізоляцією струму зсуву (ISO ON) | 100 Ом | ||
| З вимкненою ізоляцією струму зсуву (ISO OFF) | 30 / 50 / 100 Ом | |||
| Напруга зсуву постійного струму | Діапазон напруги / струму | - | 0 В – ± 5 В | |
| Роздільна здатність | - | 1 мВ | ||
| Точність напруги | - | 1% × задана напруга + 5 мВ | ||
| Внутрішній опір DCR | 100 Ом | |||
| Параметр тестування | L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im, △% | |||
| Швидкість тестування (мс/вим.) | Висока швидкість: 12,5 мс Середня швидкість: 83 мс Низька швидкість: 167 мс |
|||
| Діапазон відображення | R, X, |Z|: 0,00001 Ом ~ 99,9999 МОм G, B, |Y|: 0,00001 мкС ~ 99,9999 С L: 0,00001 мкГн ~ 99,9999 кГн C: 0,00001 пФ ~ 9,99999 Ф D: 0,00001 ~ 9,99999 Q: 0,00001 ~ 99999,9 θd: -179,999° ~ 179,999° θr: -3,14159 ~ 3,14159 DCR: 0,00001 Ом ~ 999,999 МОм Δ%: -999,999% ~ 999,999% |
|||
| Тестовий вивід | 5-контактний роз'єм | |||
| Нульовий допуск | Обрив кола, коротке замикання, навантаження | |||
| Зчитування списку параметрів | 201 значення, параметри сканування: тестова частота, змінна напруга, змінний струм, напруга зсуву постійного струму, постійний струм зсуву | |||
| Еквівалентна схема | Послідовна/паралельна | |||
| Режим вибору діапазону | Автоматичний, утримання | |||
| Режим запуску | Внутрішній, ручний, зовнішній, шина | |||
| Математичні операції | Пряме зчитування, △ABS, △% | |||
| Затримка | Затримка запуску, затримка кроку: 0 – 60,000 с, крок 1 мс | |||
| Компаратор | Сортування за 10 категоріями BIN, BIN1 – BIN9, NG, AUX, підрахунок BIN, PASS, FALL, LED індикація на передній панелі | |||
| Пам'ять | Внутрішня: 100 наборів вбудованих файлів налаштувань тестування, результати 201 вимірювання USB: файл налаштувань, файли даних BMP, CSV |
|||

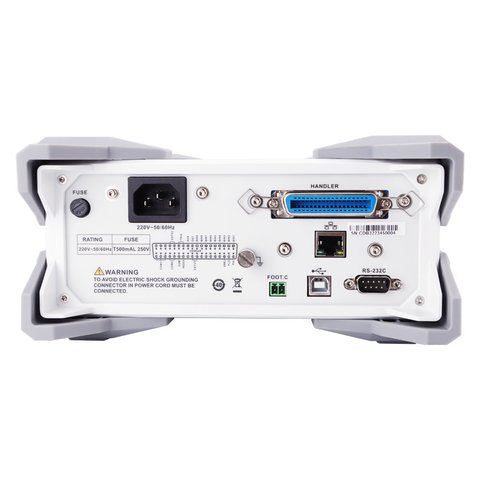

| Інтерфейс | RS232, HANDLER, USB HOST, USB DEVICE, мережевий порт | |||
| Фізичні характеристики | ||||
| Дисплей | 4,3-дюймовий 6-бітний TFT РК-дисплей | |||
| Габарити | 350 × 215 × 88 мм | |||
| Вага | 4,65 кг | |||
Завантажити технічні дані вимірювачів RLC UNI-T серії UTR2830 (англ.)
Завантажити інструкцію користувача до вимірювачів RLC UNI-T серії UTR2830 (англ.)
Завантажити інструкцію з програмування вимірювачів RLC UNI-T серії UTR2830 (англ.)
Це найширша смуга в серії: 20 Гц ~ 300 кГц проти 200 кГц і 100 кГц у сусідніх моделей. Виграш стосується високочастотної намотки й керамічних конденсаторів малих номіналів, де на сотні кілогерц уже видно власний резонанс і втрати в осерді. Точність установлення частоти ±0,02%, мінімальний крок 100 мГц, тож точку вимірювання можна ставити рівно там, де працює схема.
Прилад розкладає результати по 10 категоріях: від BIN1 до BIN9 для придатних груп плюс NG для браку, є ще допоміжна AUX. По кожній категорії ведеться підрахунок, а назовні йдуть сигнали PASS і FALL та світлодіодна індикація. Так вхідний контроль перетворюється на автоматичну операцію: оператор подає компоненти, установка розкладає їх за фактичним номіналом, а не за маркуванням на стрічці.
Задане значення тестового сигналу й те, що реально дійшло до компонента, збігаються не завжди: на низькоомному зразку частина напруги падає на внутрішньому опорі джерела. Прилад показує Vm та Im окремими параметрами, тому видно, в якому режимі насправді пройшло вимірювання. Діапазон напруги тестового сигналу від 10 мВrms до 2 Вrms, струму від 100 мкАrms до 20 мАrms.
0,05% за параметрами L, C, R і Z та 0,1% за опором постійному струму. Діапазон відображення опору починається з 0,00001 Ом, індуктивності — з 0,00001 мкГн, тож роздільність не обмежує роботу з дрібними номіналами. Разом із калібруванням обриву, короткого замикання й навантаження це рівень, на якому прилад уже годиться для арбітражної перевірки, а не лише для сортування. Вага 4,65 кг, габарити 350 × 215 × 88 мм.
