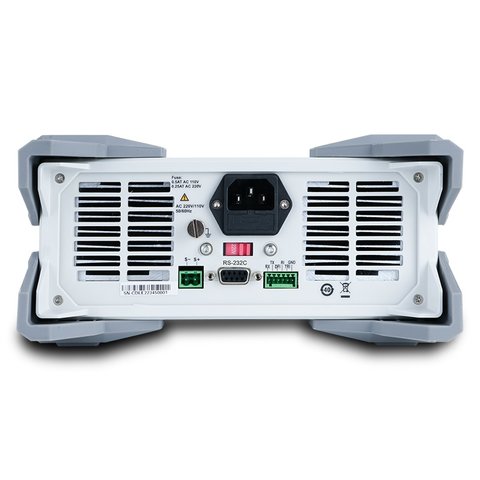

UNI-T UTL8511B+ – це інтелектуальне, економічне електронне програмоване навантаження постійного потоку потужністю 200 Вт, оснащене великим 4,3-дюймовим РК-дисплеєм. Синхронізація частоти дискретизації досягає 500 кГц, також в приладі використовується вбудоване адаптивне зображення форми напруги/струму та високоякісна цифрова обробка сигналів (DSP), що особливо зручно для перехідних процесів і багатофункціонального інтелектуального моделювання та аналізу.
| Модель | UTL8511A+ | UTL8511B+ | UTL8512A+ | UTL8512B+ | UTL8513A+ | UTL8513B+ | UTL8514B+ | UTL8514C+ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Дисплей | РК, 4,3-дюймовий | ||||||||||||||||
| Номінальні параметри (0~40℃) | Вхідна напруга | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~500 В | 0~150 В | ||
| Вхідний струм | 0~3 А | 0~30 А | 0~1,5 А | 0~15 А | 0~3 А | 0~30 А | 0~3 А | 0~30 А | 0~12 А | 0~120 А | 0~6 А | 0~60 А | 0~12 А | 0~120 А | 0~24 А | 0~240 А | |
| Вхідна потужність | 200 Вт | 200 Вт | 400 Вт | 400 Вт | 600 Вт | 600 Вт | 1500 Вт | 1500 Вт | |||||||||
| Мінімальна робоча напруга | 1,4±0,1 В при 30 А | 2,8 В ± 0,2 В при 15 А | 1,4 В ± 0,1 В при 30 А | 2,8 В ± 0,2 В при 30 А | 1,4 В ± 0,1 В при 120 А | 2,8 В ± 0,2 В при 60 А | 2,8 В при 120 А | 1,4 В при 240 А | |||||||||
| Режим CV (постійна напруга) | Діапазон | 0,1~150 В | 0,1~500 В | 0,1~150 В | 0,1~500 В | 0,1~150 В | 0,1~500 В | 0~500 В | 0~150 В | ||||||||
| Роздільність | 1 мВ | 1 мВ | 1 мВ | 1 мВ | 10 мВ | 10 мВ | 0,5 мВ | 5 мВ | 0,2 мВ | 2 мВ | |||||||
| Точність | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,03% від повної шкали) | ± (0,03% + 0,03% від повної шкали) | |||||||||
| Режим CC (постійний струм) | Діапазон | 0~3 А | 0~30 А | 0~1,5 А | 0~15 А | 0~3 А | 0~30 А | 0~3 А | 0~30 А | 0~12 А | 0~120 А | 0~6 А | 0~60 А | 0~12 А | 0~120 А | 0~24 А | 0~240 А |
| Роздільність | 0,01 мА | 0,01 мА | 0,01 мА | 0,01 мА | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | 0,1 мА | 1 мА | 0,1 мА | 1 мА | 0,2 мА | 2 мА | 0,5 мА | 5 мА | |
| Точність | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | |||||||||
| Режим CR (постійний опір) | Діапазон | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~10 кОм | 0,05 Ом~50 кОм | 0,05 Ом~50 кОм | ||||||||
| Роздільність | 16 біт | 16 біт | 16 біт | 16 біт | 16 біт | 16 біт | 16 біт | 16 біт | |||||||||
| Точність | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,01R)% | (0,1+0,04R)% | (0,1+0,08R)% | |||||||||
| Режим CP (постійна потужність) | Діапазон | 200 Вт | 200 Вт | 400 Вт | 400 Вт | 600 Вт | 600 Вт | 1500 Вт | 1500 Вт | ||||||||
| Роздільність | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 16 бит | 16 бит | |||||||||
| Точність | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | |||||||||
| Динамічний режим | T1 і T2 | 10 мкс ~ 50 с / роздільність: 1 мкс | 10 мкс ~ 50 с / роздільність: 1 мкс | 10 мкс ~ 50 с / роздільність: 1 мкс | 10 мкс ~ 50 с / роздільність: 1 мкс | 10 мкс ~ 50 с / роздільність: 1 мкс | 10 мкс ~ 50 с / роздільність: 1 мкс | 10 мкс ~ 50 с | 10 мкс ~ 50 с | ||||||||
| Точність | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс/1 мс ± 100 ppm | 1 мкс ± 20 ppm | 1 мкс ± 20 ppm | |||||||||
| Швидкість наростання/спаду | 0,0006 А/мкс ~ 3 А/мкс | 0,0006 А/мкс ~ 3 А/мкс | 0,0006 А/мкс ~ 3 А/мкс | 0,0006 А/мкс ~ 3 А/мкс | 0,0006 А/мкс ~ 6 А/мкс | 0,0006 А/мкс ~ 6 А/мкс | 1,2 А/мс ~ 2,4 А/мкс | 2,4 А/мс ~ 4,8 А/мкс | |||||||||
| Мінімальний час наростання | 10 мкс | 10 мкс | 10 мкс | 10 мкс | 10 мкс | 10 мкс | 2 мкс | 2 мкс | |||||||||
| Вимірювання напруги (CC/CP) | Діапазон | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В | 0~50 В | 0~500 В | 0~50 В | 0~500 В | 0~15 В | 0~150 В |
| Роздільність | 0,01 мВ | 0,1 мВ | 0,01 мВ | 0,1 мВ | 0,01 мВ | 0,1 мВ | 0,01 мВ | 0,1 мВ | 0,1 мВ | 1 мВ | 0,1 мВ | 1 мВ | 0,1 мВ | 1 мВ | 0,1 мВ | 1 мВ | |
| Точность | ± (0,02% + 0,3% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,3% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | |||||||||
| Вимірювання напруги (CV/CR) | Діапазон | 0~150 В | 0~500 В | 0~150 В | 0~500 В | 0~150 В | 0~500 В | 0~500 В | 0~150 В | ||||||||
| Роздільність | 0,1 мВ | 0,1 мВ | 0,1 мВ | 0,1 мВ | 1 мВ | 1 мВ | 1 мВ | 1 мВ | |||||||||
| Точність | ± (0,02% + 0,3% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,3% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | ± (0,02% + 0,03% від повної шкали) | |||||||||
| Вимірювання струму | Діапазон | 0~3 А | 0~30 А | 0~1,5 А | 0~15 А | 0~3 А | 0~30 А | 0~3,0 А | 0~30 А | 0~12 А | 0~120 А | 0~6 А | 0~60 А | 0~12 А | 0~120 А | 0~24 А | 0~240 А |
| Роздільність | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | 0,01 мА | 0,1 мА | 0,1 мА | 1 мА | 0,1 мА | 1 мА | 0,2 мА | 2 мА | 0,01 мА | 1 мА | |
| Точність | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | ± (0,03% + 0,05% від повної шкали) | |||||||||
| Вимірювання потужності | Діапазон | 200 Вт | 200 Вт | 400 Вт | 400 Вт | 600 Вт | 600 Вт | 1500 Вт | 1500 Вт | ||||||||
| Роздільність | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | 10 мВт | |||||||||
| Точність | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | ± (0,1% + 0,1% від повної шкали) | |||||||||
| Захист від перевищення потужності | Затримка при ≥202 Вт, миттєвий захист при ≥220 Вт |
Затримка при ≥202 Вт, миттєвий захист при ≥220 Вт |
Затримка при ≥404 Вт, миттєвий захист при ≥440 Вт |
Затримка при ≥404 Вт, миттєвий захист при ≥440 Вт |
Затримка при ≥606 Вт, миттєвий захист при ≥660 Вт |
Затримка при ≥606 Вт, миттєвий захист при ≥660 Вт |
≥1650 Вт | ≥1650 Вт | |||||||||
| Захист від перевантаження струмом | Затримка при ≥30,3 А, миттєвий захист при ≥33 А |
Затримка при ≥15,2 А, миттєвий захист при ≥16,5 А |
Затримка при ≥30,3 А, миттєвий захист при ≥33 А |
Затримка при ≥30,3 А, миттєвий захист при ≥33 А |
Затримка при ≥121,2 А, миттєвий захист при ≥132 А |
Затримка при ≥60,6 А, миттєвий захист при ≥66 А |
≥13,2 А | ≥132 А | ≥26,4 А | ≥264 А | |||||||
| Захист від перенапруги | Затримка при ≥152 В, миттєвий захистпри ≥165 В |
Затримка при ≥505 В, миттєвий захист при ≥550 В |
Затримка при ≥152 В, миттєвий захист при ≥165 В |
Затримка при ≥505 В, миттєвий захист при ≥550 В |
Затримка при ≥152 В, миттєвий захист при ≥165 В |
Затримка при ≥505 В, миттєвий захист при ≥550 В |
≥550 В | ≥165 В | |||||||||
| Захист від перегріву | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | ≥85 ℃ | |||||||||
| Коротке замикання | Струм (CC) | ≤3 А | ≤30 А | ≤1,5 А | ≤15 А | ≤3 А | ≤30 А | ≤3 А | ≤30 А | ≤12 А | ≤120 А | ≤6 А | ≤60 А | ≥13,2 А | ≥132 А | ≥26,4 А | ≥264 А |
| Напруга (CV) | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | 0 В | |
| Опір (CR) | 60 мОм | 60 мОм | 200 мОм | 200 мОм | 50 мОм | 50 мОм | 120 мОм | 120 мОм | 35 мОм | 35 мОм | 105 мОм | 105 мОм | <50 мОм | <50 мОм | |||
| Зображення пульсацій | √ | ||||||||||||||||
| Запис форми сигналу | √ | ||||||||||||||||
| Режими тестування | CC, CV, CR, CP, динамічний, OVP, TIME, OCP, CR-LED, батарея, автоматичний список, коротке замикання, вплив навантаження, комбінований, LIST | ||||||||||||||||
| Опір вхідного терміналу | 300 кОм | 1 МОм | 300 кОм | 1 МОм | 300 кОм | 1 МОм | 150 кОм | 150 кОм | |||||||||
| Запобіжник | 0,5 А (110 В) / 0,25 А (220 В) | 2,5 А (110 В) / 1,25 А (220 В) | |||||||||||||||
| Інтерфейс зв'язку | RS232 | ||||||||||||||||
| Протокол | SCPI | ||||||||||||||||
| ПЗ для збору даних | √ | ||||||||||||||||
| Живлення | 110 В / 220 В Частота 50/60 Гц |
||||||||||||||||
| Габарити | 215 мм × 88 мм × 372 мм | 215 мм × 88 мм × 374 мм | 215 мм × 88 мм × 475 мм | 426 мм × 89 мм × 487,9 мм | |||||||||||||
| Вага | 3,73 кг | 4,49 кг | 6,72 кг | 17,9 кг | |||||||||||||
Завантажити
посібник користувача для UNI-T UTL8511B+ (англ.).
| потужність |
|
Для високовольтних джерел з невеликим струмом: діапазон 0~500 В при струмі до 15 А. Так перевіряють мережеві блоки живлення, високовольтні шини і перетворювачі, де потужність невелика, а напруга висока. Мінімальна робоча напруга 2,8 В ± 0,2 В при 15 А. Опір вхідного терміналу 1 МОм, режим CV від 0,1 до 500 В.
За потужністю затримка при ≥202 Вт і миттєвий захист при ≥220 Вт, за струмом затримка при ≥15,2 А і миттєвий захист при ≥16,5 А. Захист від перенапруги із затримкою при ≥505 В і миттєво при ≥550 В, від перегріву при ≥85 ℃. Двоступеневий захист дає короткочасне перевищення без вимкнення і миттєво зупиняє при серйозному перевантаженні.
UTL8511B+ приймає до 500 В і 15 А, <a href="{{p,929901}}">навантаження електронне програмоване UNI-T UTL8511A+</a> до 150 В і 30 А. Мінімальна робоча напруга 2,8 В при 15 А проти 1,4 В при 30 А, опір вхідного терміналу 1 МОм проти 300 кОм. Для зарядних пристроїв і батарей краще A+, для високовольтних блоків живлення B+. Захист від перенапруги ≥165 В проти ≥550 В.
