Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Генератор з 4 незалежними каналами: 350 МГц, 2,5 Гвиб/с, 16 біт. Підтримує 15 модуляцій, цифрові протоколи, синхронізацію та має SFDR -80 дБн для чистих сигналів Читати далі

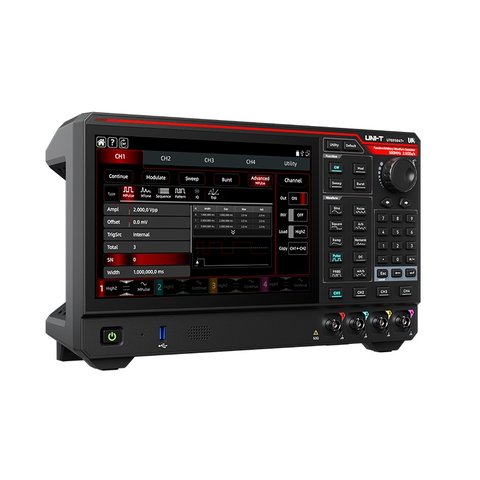

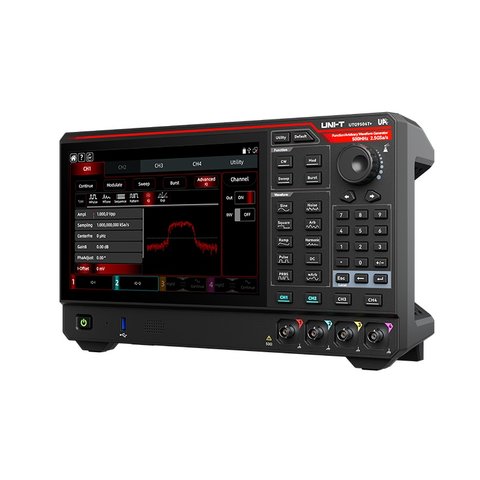

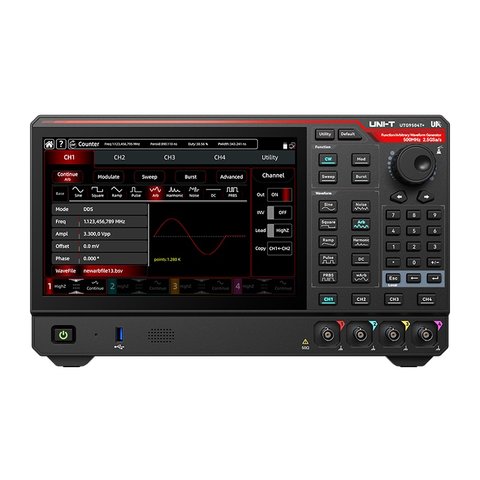

UNI-T UTG9354T+ – це 4-канальний генератор довільних сигналів для розробки, налагодження та тестування аналогових, цифрових і змішаних електронних систем найвищої складності. Модель орієнтована на інженерів R&D, аерокосмічну галузь, розробників систем 5G та радарних комплексів, де потрібне стабільне формування сигналів у широкому частотному діапазоні.
Завдяки вихідній частоті до 350 МГц, вертикальній роздільній здатності 16 біт і частоті дискретизації 2,5 Гвиб/с, генератор сигналів UNI-T UTG9354T+ забезпечує точне відтворення стандартних і довільних форм сигналів, підтримує цифрові протоколи та складні модульовані режими, а також зручне керування через сенсорний дисплей, USB і LAN.
Особливості
Архітектура та вихідні параметри:
4 незалежні канали з ідентичними характеристиками для паралельної роботи
Максимальна вихідна амплітуда до 20 Впп
Гнучке керування: зв’язування та об'єднання каналів (наприклад, CH1 = CH1 + CH2 + CH3 + CH4)
Синхронізація: єдина система керування для всіх 4 каналів та підтримка внутрішнього/зовнішнього тригерингу
Якість та стабільність сигналу:
Дискретизація 2,5 Гвиб/с, 16-бітна вертикальна роздільна здатність
Завдяки технології цифрової дискретизації вихідний сигнал демонструє стабільні характеристики гармонік із динамічним діапазоном, вільним від паразитних складових (SFDR), на рівні -80 дБн
Фазовий шум синусоїди: -130 дБн/Гц при 10 кГц (тип.)
Надзвичайно низький джиттер для стабільного та чистого сигналу
Типи та характеристики сигналів:
Основні форми: синусоїда (до 350 МГц), меандр (до 120 МГц, час наростання < 2 нс), імпульси (до 120 МГц), гармоніки (2-16 порядки), шум, PRBS, DC
Імпульси: мін. ширина ≥3 нс із кроком налаштування 100 пс; незалежне регулювання часу наростання/спаду
Довільні сигнали: понад 200 вбудованих форм, вивід "точка за точкою" (8 точок – 128 Mpts)
Спеціальні режими: Multi-pulse, Multi-tone, Sequence, Pattern, I/Q, Expression, Sweeping, Burst
Функція "SNR в один клік": накладання гауссового шуму на основний сигнал
Модуляція та цифрові інтерфейси:
15 типів модуляції: AM, DSB-AM, FM, PM, QAM, ASK, FSK (3FSK, 4FSK), PSK (BPSK, QPSK), OSK, PWM, SUM
Підтримка цифрових протоколів: SPI, I²C, UART
Інструментарій, пам'ять та інтеграція:
Апаратний частотомір: від 100 мГц до 800 МГц (AC/DC зв'язок)
Зберігання: 16 ГБ вбудованої пам'яті для файлів (.bsv/.csv) та підтримка USB-накопичувачів

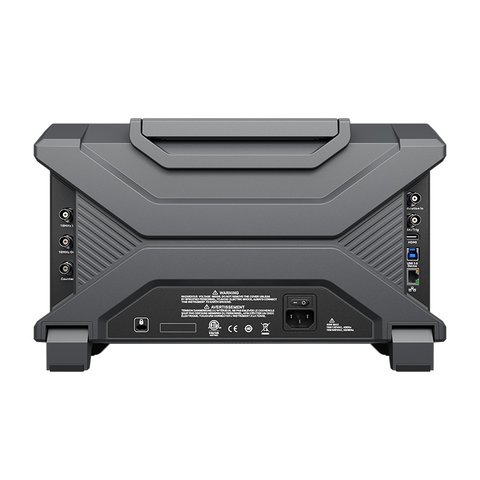

Інтерфейси: USB Host, USB Device, LAN, вхід/вихід тактового сигналу 10 МГц
Завантажити посібник користувача для UNI-T UTG9354T+ (англ.).
