Що таке калібратор струмової петлі?

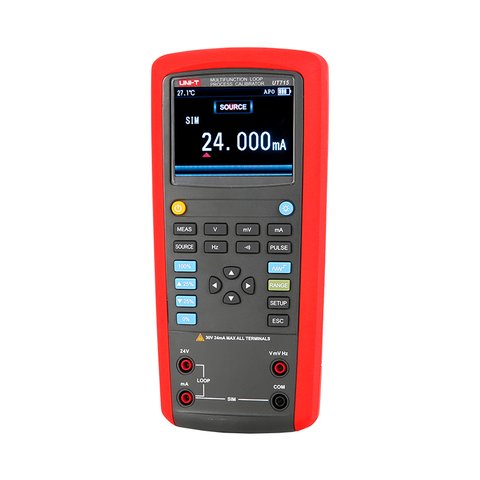

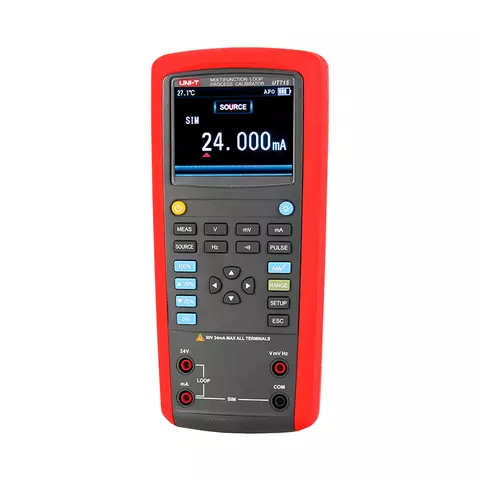

Прилад для роботи з промисловим стандартом 4-20 мА, яким датчики передають показання контролеру. Він і міряє струм у петлі, і сам його генерує, підміняючи датчик. UT715 робить обидві операції з точністю 0,02% і додатково міряє постійну напругу до 30 В, частоту до 100 кГц та перевіряє цілісність кола.
Навіщо UT715 живлення 24 В для передавача?
Двопровідний датчик не має власного живлення — його дає петля. Щоб перевірити такий датчик у відриві від системи, потрібне джерело 24 В, і калібратор його забезпечує, одночасно вимірюючи струм, який датчик віддає. Без цієї функції довелося б тягнути окремий блок живлення й збирати схему вручну, а на об'єкті це зайвий час і зайві дроти.
Чи міряє UT715 частоту?
Так, на діапазонах 100 Гц, 1 кГц, 10 кГц і 100 кГц із точністю ±(0,01%+1), а в режимі генерації видає 200 Гц, 2000 Гц і 20 кГц та імпульси з частотою до 10 кГц. Частотні сигнали в промисловій автоматиці використовують витратоміри й тахометричні датчики, тож без цього режиму калібратор закривав би лише половину задач.
Яка точність UT715 при генерації сигналу?
±(0,02%+10) для постійної напруги на діапазонах 100 мВ, 1000 мВ і 10 В та ±(0,02%+2) для струму 24 мА. Друга складова в напрузі більша, ніж при вимірюванні, — це нормально, бо генерація точного рівня складніша за його зчитування. Дисплей має розрядність 20000, робочий діапазон від -10 до 55 °C, зв'язок через USB.
