Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
TDR-тестер для пошуку несправностей у CAT5/CAT6 (UTP, FTP, SSTP). Вимірює довжину, перевіряє схему розведення та якість обтискання. Визначає наявність та стандарти живлення PoE Читати далі

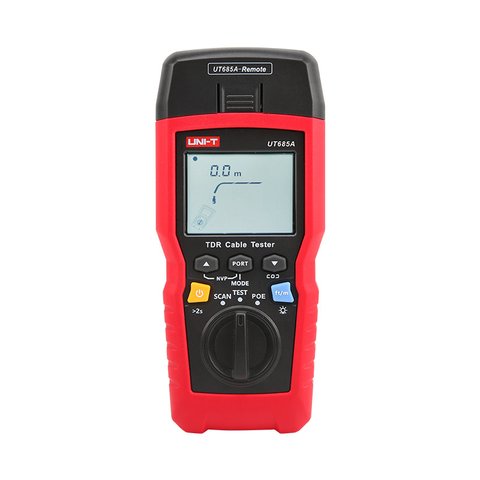

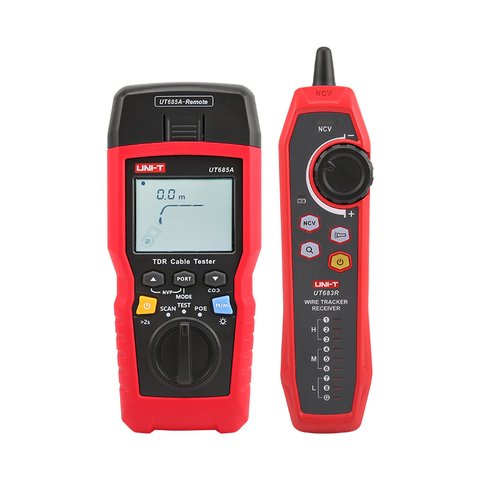

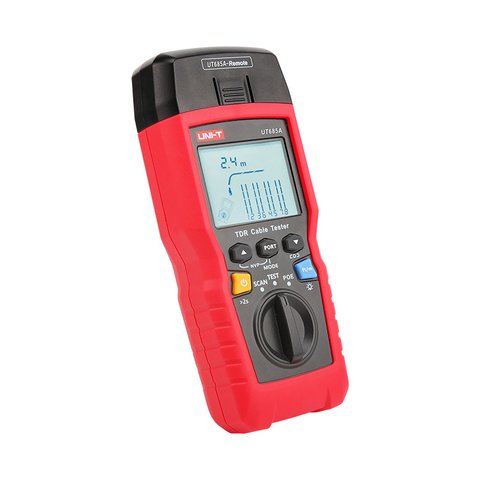

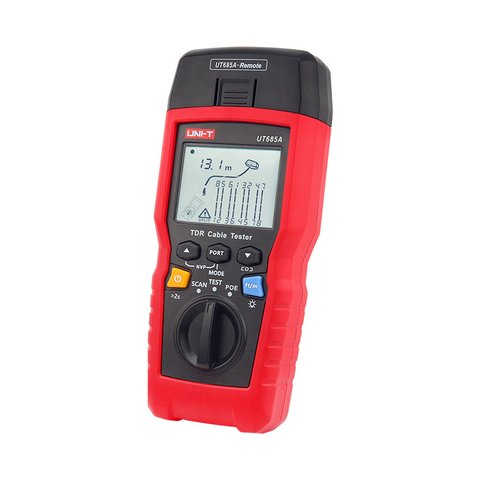

UNI-T UT685A KIT – це портативний TDR-тестер, призначений для роботи з мідними кабелями (CAT 5E, CAT 6, CAT 6A або CAT 8). Прилад дозволяє інспектувати та діагностувати стан розведення витої пари, виявляти активні мережеві сервіси, а також знаходити такі несправності, як: обрив ланцюга, коротке замикання, розщеплені пари, переплутані жили та неякісне обтискання роз'ємів RJ45.
Тестер також визначає наявність живлення PoE (Power over Ethernet) у мережі та розпізнає стандарти PoE (IEEE 802.3af/at/bt). Пристрій здатний одночасно відображати на екрані схему розведення, довжину кабелю та точне місце обриву.
Завдяки високій точності вимірювань, зручному управлінню та інтуїтивно зрозумілому інтерфейсу, цей прилад є ідеальним інструментом для обслуговування мереж зв'язку, проектування комплексних кабельних систем, а також для монтажу та експлуатації будь-яких металевих ліній зв'язку.
Особливості
Багатофункціональний пристрій "все в одному" для комплексної перевірки мереж
Підтримувані типи кабелів:
вита пара (CAT5/CAT6)
UTP (неекранована)
FTP (екранована фольгою)
SSTP (з подвійним екрануванням)
Перевірка схеми розведення (Wire Mapping):
визначення полярності
попередження про небезпечну напругу (>10 В)
інтерфейс для перевірки якості обтискання
ресивер з роз'ємом RJ45 у комплекті
Тест обтискання: надшвидкий відгук протягом 1 секунди
Вимірювання довжини:
діапазон: від 2,5 м до 300 м (точність кроку 1 м)
похибка: до 20 м (±1,6 м); 20–100 м (±2,4 м); понад 100 м (±3,2 м)
визначення точної відстані до місця обриву або замикання
Тестування PoE: визначення напруги DC 5~60 В за стандартами 802.3AF, 802.3AT, 802.3BT
Функція миготіння порту (Port Flashing):
визначення швидкості комутатора 10M/100M/1000M
визначення дуплексного/напівдуплексного режиму (Full/Half-Duplex)
перевірка статусу Ethernet-з'єднання
Трасування кабелю (пошук): RJ11 до 3000 м та RJ45 до 1000 м
Функція NCV: безконтактне виявлення змінної напруги
Роз'єм живлення: порт Type-C (для заряджання або зовнішнього живлення)
Технічні характеристики
Типи кабелів, що тестуються
вита пара CAT5/CAT6
UTP (неекранований кабель)
FTP (кабель, екранований алюмінієвою фольгою)
SSTP (мережевий кабель з подвійним екраном)
Схема розведення проводів
перевірка проводів під напругою: визначення полярності, попередження про небезпечну напругу (>10 В)
схема розведення жил 1:1: інтерфейс тестування обтискання, ресивер RJ45
Тест на обтискання
тип тесту: 8-жильний
час відгуку: ≤1 с
мінімальна довжина, що виявляється: 10 см
Перевірка довжини кабелю
діапазон вимірювання (розімкнутий кабель): 2,5–300 м, крок 1 м
роздільна здатність: ≤20 м: ±1,6 м / 20–100 м: ±2,4 м/ >100 м: ±3,2 м
виявлення місця короткого замикання: визначає відстань до несправності
Тестування POE
діапазон робочої напруги: DC 5~60 В
підтримувані стандарти: 802.3AF, 802.3AT, 802.3BT
Миготіння порту
спосіб індикації: через РК-дисплей
визначення режиму дуплексу (Full/Half Duplex): так
підтримка автоматичного режиму/автоузгодження: так
типи комутаторів: 10M/100M/1000M
визначення порту: перевірка стану підключення порту Ethernet

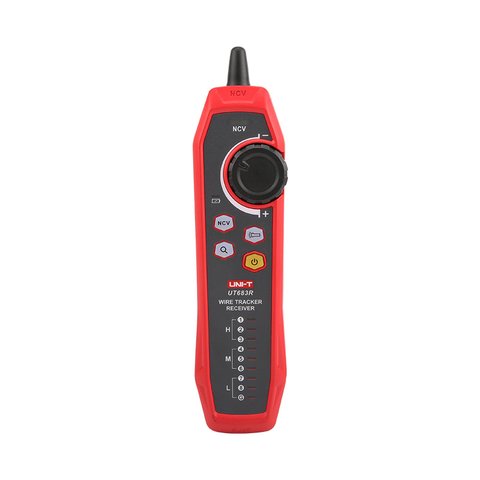

Трасування проводів
максимальна вимірювана довжина: RJ11 3000 м, RJ45 1000 м
робоча частота: 125 кГц, цифровий модульований сигнал (висока точність)
варіанти тональності: 2 типи
режим трасування: захист від перешкод
Тест на падіння з висоти
1 м
Захист на вході
70 В постійного струму
Дисплей
2,8-дюймовий цифровий РК
Автоматичне вимкнення
у звичайному режимі: 10 хв; у режимі пошуку кабелю: 60 хв

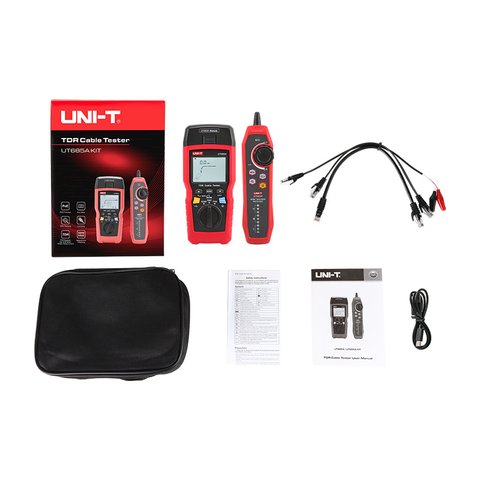

Адаптерний кабель RJ11 (і затискачами "крокодил") — 1 шт.
Штекер (адаптер F-F) — 1 шт.
Кабель для заряджання Type-C — 1 шт.
Сумка для перенесення — 1 шт.
Посібник користувача — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
Копіювання матеріалів з сайту masteram.com.ua дозволяється лише за умови зазначення авторства та розміщення зворотного текстового посилання на кожен скопійований контент.
Завантажити посібник користувача для UNI-T UT685A KIT (англ.).
