Тестер параметрів сонячних панелей UNI-T UT673PV+

Код: 930351
Тестер параметрів сонячних панелей UNI-T UT673PV+
Все про товар
Опис
4 935 ₴
Ціна з ПДВ

Все про товар

Бестселер
Бренд: UNI-T
Офіційний дистриб'ютор
Сертифікат UNI-T
1 кг
Наявність на складі:
  • Львів
  • Дніпро
Гарантія: 24 місяців
Оснащений контролером максимальної потужності (MPPT) та Bluetooth. Вимірює потужність 5-1800 Вт, струм навантаження 0-20 А, напругу холостого ходу 10-150 В Читати далі
4 935 ₴
Ціна з ПДВ
4 935 ₴
Ціна з ПДВ

Опис

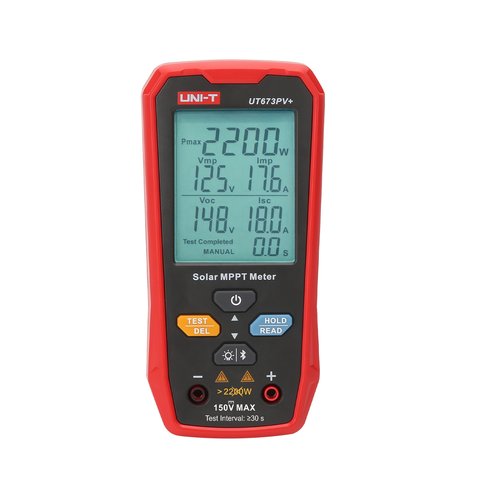

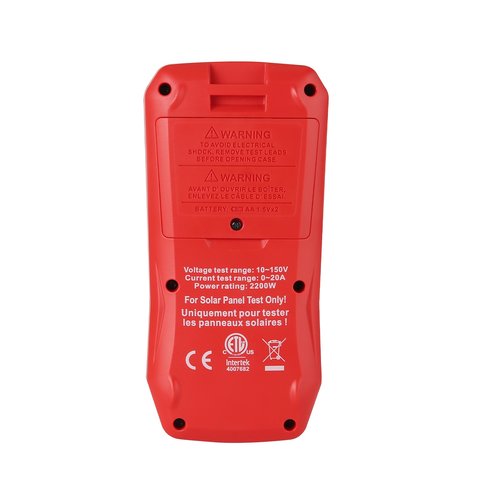

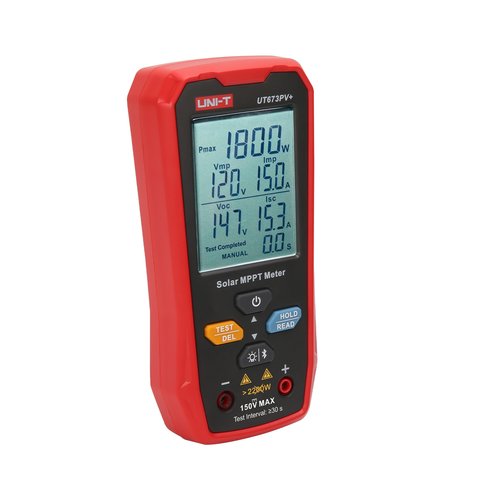

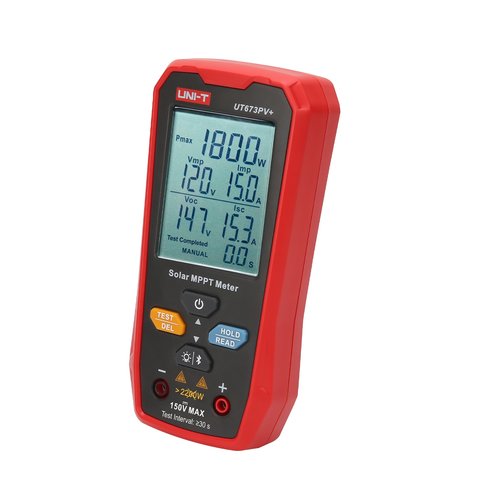

UNI-T UT673PV+ – це цифровий тестер для відстеження точки максимальної потужності (MPPT) фотоелектричних модулів, створений для роботи із сонячними панелями. Прилад може одночасно вимірювати максимальну потужність, пікову напругу та струм, напругу холостого ходу та струм короткого замикання сонячних панелей, виявляючи будь-які відхилення у їхній роботі.

Прилад оснащений Bluetooth та можливістю зберігання даних для більш ефективної роботи. Живлення від трьох батарейок AAA 1,5 В.

Відстеження точки максимальної потужності (MPPT) є найважливішим індикатором при вимірюванні ефективності генерації електроенергії фотоелектричними установками. Відповідно, тестер UNI-T UT673PV+ призначений для використання переважно у виробництві, встановленні, обслуговуванні та тестуванні фотоелектричних панелей.

Особливості

  • Автоматичні вимірювання основних параметрів роботи сонячних панелей
  • Ручний/автоматичний режими роботи
  • Оснащений комплектом тестових дротів з конектором MC4 для сонячних панелей
  • Великий дисплей, що дозволяє відображати всі результати вимірювань одночасно
  • Оснащений Bluetooth
  • Портативна та зручна конструкція, яка дозволяє легко переносити прилад
  • Живлення: 3 батареї AAA 1,5 В
  • Категорія захисту: CAT 0 150 В

Технічні характеристики

Модель UT673PV UT673PV+
Макс. потужність 5 ~ 800 Вт ±(1,0%+10) 5 ~ 1800 Вт ±(1,0%+10)
Макс. струм (постійний) 0 ~ 35 А ±(1,5%+5) 0 ~ 20 А ±(1,5%+5)
Макс. напруга (постійна) 12 ~ 60 В ±(1,5%+5) 10 ~ 150 В ±(1,5%+5)
Струм холостого ходу (постійний) 12 ~ 60 В ±(1,5%+5) 10 ~ 150 В ±(1,5%+5)
Струм короткого замикання (постійний) 0 ~ 35 А ±(1,5%+5) 0 ~ 20 А ±(1,5%+5)
Загальні характеристики
Захист від неправильного підключення (зворотної полярності) ✓
Захист від перенапруги ✓
Захист від перевантаження за струмом ✓
Захист від перегріву ✓
Захист від перевищення потужності ✓
Контролер MPPT (Maximum Power Point Tracking) ✓
Bluetooth  немає ✓
Утримання даних ✓
Зберігання даних немає ✓
Живлення від тестованої сонячної батареї 1,5 В AAA × 3
Дисплей РК, 52 × 66 мм
Габарити 143 мм × 74 мм × 25 мм 169 мм × 81 мм × 46 мм
Категорія захисту CAT 0 60 В CAT 0 150 В

Посібник користувача

PDF  Завантажити посібник користувача для UNI-T UT673PV+ (англ.).

Комплектація

  • Тестер параметрів сонячних панелей UNI-T UT673PV+ — 1 шт.
  • Тестові дроти з конектором MC4 — 1 комплект
  • Посібник користувача — 1 шт.

Питання та відповіді

Що таке MPPT і чому саме його міряє UT673PV+?
Точка максимальної потужності — це та комбінація напруги й струму, за якої панель віддає найбільше. Вона плаває залежно від освітлення й температури, тому просто виміряти напругу холостого ходу недостатньо: панель може мати нормальну напругу й при цьому не давати потужності. Тестер сам проходить характеристику й знаходить максимум, показуючи разом із ним пікову напругу, струм і струм короткого замикання.
Які межі має UT673PV+?
Потужність від 5 до 1800 Вт із похибкою ±(1,0%+10), напруга від 10 до 150 В і струм до 20 А з похибкою ±(1,5%+5). Категорія захисту CAT 0 150 В. Зверніть увагу на розподіл: молодша модель бере більший струм, до 35 А, але напругу лише до 60 В. Тут навпаки — висока напруга послідовних рядків замість великого струму паралельних.
Навіщо тестеру панелей Bluetooth?
Щоб результати з даху не переписувати вручну: прилад веде власне зберігання даних і віддає їх на телефон. При обході стрінгів це основна економія часу, бо кожен рядок треба зафіксувати окремо. У молодшій модифікації ні Bluetooth, ні пам'яті немає — там лише утримання поточного показання на екрані розміром 52 × 66 мм.
Чи потрібне UT673PV+ зовнішнє живлення?
Ні, прилад живиться від трьох батарейок AAA на 1,5 В, а не від панелі, яку перевіряють. Цим він і відрізняється від UNI-T UT673PV, який бере живлення з тестованого модуля. Власне живлення дозволяє працювати з панеллю, що майже нічого не віддає — саме той випадок, коли й потрібна діагностика. Габарити 169 × 81 × 46 мм.

Відгуки клієнтів

Часто задавані питання

Що таке MPPT і чому саме його міряє UT673PV+?

Точка максимальної потужності — це та комбінація напруги й струму, за якої панель віддає найбільше. Вона плаває залежно від освітлення й температури, тому просто виміряти напругу холостого ходу недостатньо: панель може мати нормальну напругу й при цьому не давати потужності. Тестер сам проходить характеристику й знаходить максимум, показуючи разом із ним пікову напругу, струм і струм короткого замикання.

Які межі має UT673PV+?

Потужність від 5 до 1800 Вт із похибкою ±(1,0%+10), напруга від 10 до 150 В і струм до 20 А з похибкою ±(1,5%+5). Категорія захисту CAT 0 150 В. Зверніть увагу на розподіл: молодша модель бере більший струм, до 35 А, але напругу лише до 60 В. Тут навпаки — висока напруга послідовних рядків замість великого струму паралельних.

Навіщо тестеру панелей Bluetooth?

Щоб результати з даху не переписувати вручну: прилад веде власне зберігання даних і віддає їх на телефон. При обході стрінгів це основна економія часу, бо кожен рядок треба зафіксувати окремо. У молодшій модифікації ні Bluetooth, ні пам'яті немає — там лише утримання поточного показання на екрані розміром 52 × 66 мм.

Чи потрібне UT673PV+ зовнішнє живлення?

Ні, прилад живиться від трьох батарейок AAA на 1,5 В, а не від панелі, яку перевіряють. Цим він і відрізняється від <a href="{{p,918921}}">UNI-T UT673PV</a>, який бере живлення з тестованого модуля. Власне живлення дозволяє працювати з панеллю, що майже нічого не віддає — саме той випадок, коли й потрібна діагностика. Габарити 169 × 81 × 46 мм.
