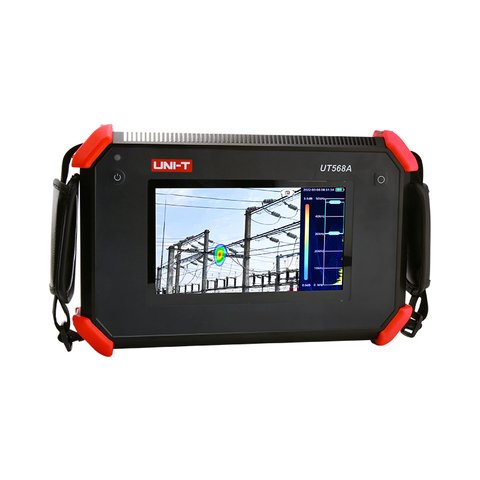

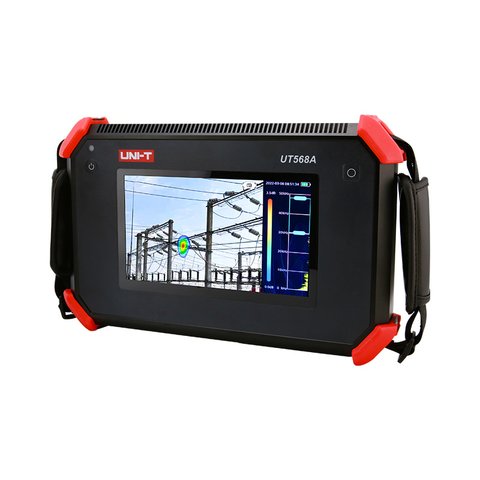

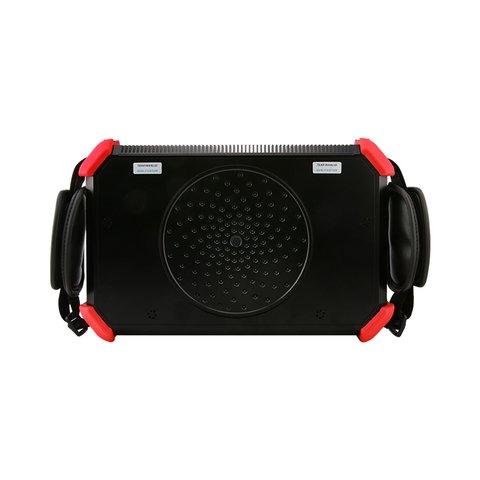

Пристрій акустичної візуалізації UNI-T UT568A
UNI-T UT568A - це потужний та простий у керуванні пристрій акустичної візуалізації, оснащений великим РК дисплеєм та 128-канальним цифровим мікрофоном MEMS. Пристрій має широкий кут огляду звукового зображення (62°) та частоту оновлення зображення 25 кадрів в секунду і працює на основі технології сканувальної багатоточкової акустичної візуалізації. У UNI-T UT568A використовується технологія формування акустичного променя за допомогою мікрофонної решітки для отримання даних про поширення джерел звуку та генерування відео та зображення в реальному часі за допомогою HD камери, що дозволяє швидко виявити можливі витоки газу під тиском та витоку вакууму на промислових об'єктах та потенційні місця появи часткового розряду в енергосистемах. Завдяки міцній конструкції акустичний візуалізатор придатний для використання у складних та мінливих умовах експлуатації.
Особливості
- Технологія багатоточкової акустичної візуалізації за допомогою багатовимірного сканування;
- 128-канальний цифровий MEMS-мікрофон;
- Широкий кут огляду звукового зображення (62°);
- Частота оновлення до 25 кадрів/c;
- Регульована частота 2 - 48 кГц;
- Усунення завад;
- Діаграма часткових розрядів, дозволених за фазою (PRPD), для визначення типу часткового розряду;
- Простота керування та наявність низки варіантів запису (фотозйомка, відеозйомка, зберігання на TF-карті);
- Рівень захисту IP54
Технічні характеристики
| Мікрофон | Дисплей | ||
|---|---|---|---|
| Тип мікрофону | 128-канальний цифровий MEMS-мікрофон | Роздільна здатність | 1024 × 600 |
| Діапазон частот | 2 - 48 кГц | Діагональ | 7 дюймів |
| Кут огляду акустичного зображення | 62° | Сенсорний екран | Ємнісний |
| Частота оновлення акустичного зображення | 25 кадрів/с | Підсвічування | Регульоване |
| Діапазон звукового тиску | 30 – 120 дБ | Батарея | |
| Камера | Ємність | 6600 мА-год, 7,2 В | |
| Кут огляду | 62° | Час автономної роботи | 4 год |
| Фокусування | Фіксований об'єктив 3,04 мм | Заряджання | Інтерфейс USB Type-C, протокол USB PD |
| Пікселі | 8 млн. | Споживана потужність | макс. 29 Вт (потужність заряджання для захисту акумулятора), 16 Вт (потужність батареї після разового заряджання) |
| Зберігання даних | Умови експлуатації | ||
| Внутрішня пам'ять | Пам'ять 8 ГБ, тільки для екстреного зберігання | Умови роботи | від -10°C до +50°C, 10–95 % вологості без конденсації |
| Зовнішня пам'ять | TF-карта 64 ГБ | Температура зберігання | від -20°C до 40°C |
| Формати даних | jpg (зображення), mp4 (відео) | Температура заряджання | від 10°C до 45°C |
| Інтерфейс зв'язку | Габарити | ||
| USB-інтерфейс | USB 3.0 Type-C | Розміри | 272 × 174 × 42 мм |
| Гніздо навушників | 3,5 мм | Вага | 1,7 кг (без наручного та плечового ременів) |
Інструкція з експлуатації
Завантажити інструкцію з експлуатації UNI-T UT568A (англ.).
Комплектація
- Пристрій акустичної візуалізації UNI-T UT568A — 1 шт.
