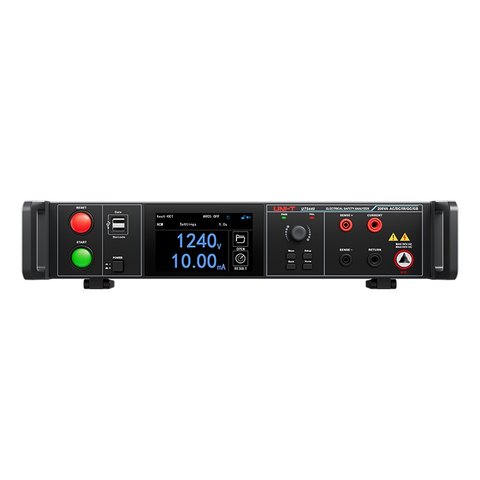

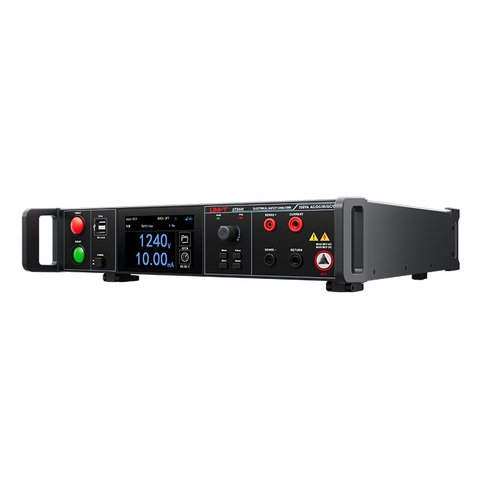

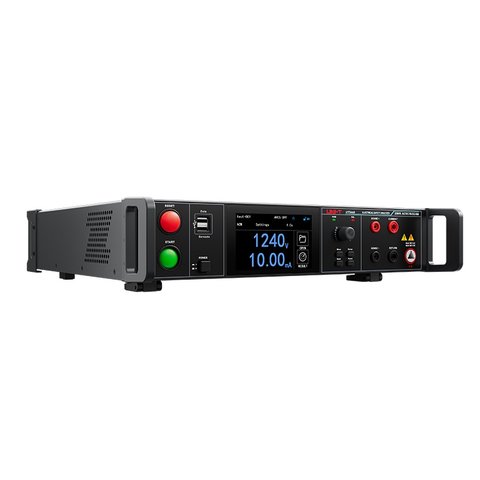

Пробійна установка UNI-T UT5452

Код: 930891
Пробійна установка UNI-T UT5452
Все про товар
Опис
326 094 ₴
Ціна з ПДВ

Все про товар

Пробійна установка UNI T UT5452
Бренд: UNI-T
Офіційний дистриб'ютор
Сертифікат UNI-T
10 кг Гарантія: 24 місяців
Аналізатор 6 в 1: ACW (5 кВ/100 мА, 500 ВА), DCW (6 кВ/10 мА), ізоляція IR, провідність GC, OSC, GB. Точність 1%. Потужний професійний прилад для тестів електробезпеки Читати далі
326 094 ₴
Ціна з ПДВ
Корпоративним клієнтам
326 094 ₴
Ціна з ПДВ

Опис

UNI-T UT5452 – це пробійна установка, що виконує одразу шість функцій: випробування на витримувану змінну напругу (ACW), випробування на витримувану постійну напругу (DCW), вимірювання опору ізоляції (IR), перевірка цілісності заземлення змінним струмом (GB), перевірку провідності (GC) та діагностику обривів/короткого замикання (OSC). Модель підтримує максимальний вихід змінного струму 5 кВ / 100 мА (випробувальна потужність 500 ВА) з точністю встановлення напруги 1%, що повністю відповідає вимогам до професійних випробувань на пробій.

  • Випробування на витримувану змінну напругу (ACW): номінальний вихід 5 кВ / 100 мА
  • Випробування на витримувану постійну напругу (DCW): номінальний вихід 6 кВ / 10 мА
  • Вимірювання опору ізоляції (IR): номінальна вихідна напруга до 6 кВ, діапазон вимірювання до 50 ГОм
  • Перевірка цілісності заземлення змінним струмом (GB): номінальний струм до 40 А, опір до 600 мОм
  • Тест на цілісність електричного кола (GC): діапазон вимірювання опору від 0,001 Ом до 10 кОм
  • Перевірка на обрив та коротке замикання (OSC): верифікація правильності підключення та цілісності проводки

Для підвищення зручності експлуатації прилад, оснащений 5-дюймовим мультисенсорним дисплеєм і підтримує підключення сканера штрих-кодів, що забезпечує ефективнішу та простішу роботу. Наявність повного набору інтерфейсів дозволяє легко інтегрувати установку в автоматизовані вимірювальні системи, що потребують високого рівня безпеки та надійності в різних сферах застосування.

Особливості

  • Повністю відповідає загальним стандартам безпеки: CCC, IEC (МЕК), EN, VDE, BS, UL та JIS
  • Випробувальна потужність 500 ВА; прилад оснащений 5-дюймовим ємнісним сенсорним РК-дисплеєм
  • Висота корпусу 2U (8,9 см), підходить для промислових та автоматизованих тестових систем
  • Функції плавного наростання та спаду напруги з регульованою затримкою часу випробування для вимірювання опору ізоляції
  • Попереднє встановлення верхньої та нижньої меж, інтелектуальна оцінка результатів, світлова та звукова сигналізація
  • При випробуванні постійною напругою (DCW) передбачена функція швидкого розряду для видалення залишкового заряду та зниження ризику ураження струмом
  • Підтримка послідовного регулювання напруги у багатоетапних циклах ACW/DCW без переривання процесу
  • Функція виявлення дугового розряду (Arc detection)
  • Перевірка на обрив (Open) та коротке замикання (Short) для верифікації правильності підключення та цілісності проводки
  • Вихідний інтерфейс на задній панелі для зручної інтеграції в автоматизовані виробничі лінії
  • Можливість вимірювання фактичної напруги пробою
  • Схема захисту від ураження електричним струмом постійно контролює вихідне електричне коло для забезпечення безпеки персоналу
  • Зберігання до 128 файлів випробувань (до 200 кроків у кожному) з можливістю гнучкого комбінування режимів тестування
  • Підтримка протоколів SCPI та MODBUS через різні інтерфейси для простої інтеграції в автоматизовані випробувальні платформи

Порівняльна таблиця основних функцій моделей серії UT5400

Модель Тест на змінну напругу Тест на постійну напругу Опір ізоляції Перевірка цілісності заземлення Перевірка цілісності кола Перевірка на обрив (Open)/коротке замикання (Short)
UT5430 √ √ √ - √ √
UT5440 √ √ √ √ √ √
UT5451 500 ВА* √ √ - √ √
UT5452 500 ВА* √ √ √ √ √

*Витримувана напруга: 500 ВА; струм короткого замикання: >200 мА

Технічні характеристики

Номінальний вихід 5 кВ / 100 мА
  Діапазон Роздільна здатність Точність
Вихідна змінна напруга від 0 до 5000 В 1 В ±(1% × задане значення + 5 В)
Вимірювання змінної напруги від 0,000 до 5,000 кВ 0,001 кВ ±(1% × показання + 5 В)
Вихідна частота 50/60 Гц ± 0,1%, задається користувачем
Вихідний сигнал синусоїдальний, рівень спотворень: < 2% (при вихідній напрузі ≥ 0,5 кВ, за умов відсутності навантаження або чисто активного навантаження)
Діапазон регулювання вихідного сигналу ±(1% × задане значення + 5 В), від холостого ходу до повного навантаження
Сумарний струм
Верхня/нижня межа (одиниця вимірювання: мА)		 Автоматичний діапазон від 0,000 до 9,999 0,001 ±(2% × задане значення + 2 розряди)
від 10,00 до 99,99 0,01
100,0 0,1 ±(2% × задане значення + 6 розрядів)
Фіксований діапазон від 0,000 до 3,500 0,001 ±(2% × задане значення + 2 розряди)
від 3,51 до 99,99 0,01 ±(2% × задане значення + 6 розрядів)
100,0 0,1
Резистивний струм
Верхня/нижня межа (одиниця вимірювання: мА)		 від 0,000 до 9,999 0,001 ±(3% × задане значення + 50 мкА)
від 10,00 до 99,99 0,01
100,0 0,1
Вимірювання сумарного струму (одиниця вимірювання: мА) Автоматичний діапазон від 0,000 до 4,000 0,001 ±(2% × показання + 2 розряди)
від 3,50 до 99,99 0,01 ±(2% × показання + 6 розрядів)
Фіксований діапазон від 0,000 до 3,500 0,001 ±(2% × показання + 2 розряди)
від 0,00 до 99,99 0,01 ±(2% × показання + 2 розряди); коли показання становить < 3% від діапазону, похибка збільшується на ±(0,1% від діапазону)
Вимірювання резистивного струму (одиниця вимірювання: мА) від 0,000 до 9,999 0,001 ±(3% × показання + 50 мкА);
застосовно для всіх діапазонів при PF > 0,1 та V > 250 В AC
від 10,00 до 99,99 0,01
Час плавного наростання від 0,1 до 999,9 с 0,1 с ±(0,1% × задане значення + 0,05 с)
Час плавного спаду від 0,0 до 999,9 с (0 = викл)
Час випробування Автоматичний діапазон 0, від 0,2 до 999,9 с (0 = безперервне тестування)
Фіксований діапазон 0, від 0,1 до 999,9 с (0 = безперервне тестування)
Перевірка цілісності Струм: постійний 0,1 А ± 0,01 А, фіксований
Максимальний опір: 1,0 Ом ± 0,1 Ом
Виявлення дуги Діапазон: від 1 до 9 (9 = максимальна чутливість), вимкнено
Компенсація струму від 0,000 до 100,0 мА (сумарний струм + компенсація струму ≤ 100 мА)
Тест на постійну напругу
Номінальний вихід 6 кВ / 10 мА
Вихідна постійна напруга від 0 до 6000 В 1 В ±(1% × задане значення + 5 В)
Вимірювання постійної напруги від 0,000 до 6,000 кВ 0,001 кВ ±(1% × показання + 5 В)
Пульсація вихідного сигналу < 4% (резистивне навантаження 6 кВ/10 мА)
Діапазон регулювання вихідного сигналу ±(1% × задане значення + 2 В), від холостого ходу до повного навантаження
Верхня/нижня межа (одиниця вимірювання: мкА) Автоматичний діапазон від 0,0000 до 0,9999 0,0001 Нижній діапазон активний при ±(2% × заданого значення + 10 розрядів)
від 1,000 до 9,999 0,001
від 10,00 до 99,99 0,01
від 100,0 до 999,9, нижній діапазон увімкнено 0,1 ±(2% × заданого значення + 2 розряди)
від 0,0 до 999,9, нижній діапазон вимкнено
від 1000 до 10000 1
Фіксований діапазон від 0,0000 до 0,3500 0,0001 Нижній діапазон активний при ±(2% × заданого значення + 10 розрядів)
від 0,351 до 3,500 0,001
від 3,51 до 35,00 0,01
від 35,1 до 350,0, низький діапазон увімкнено 0,1 ±(2% × заданого значення + 2 розряди)
від 0,0 до 350,0, нижній діапазон вимкнено
від 351 до 10000 1
Вимірювання постійного струму Автоматичний діапазон від 0,0 до 400,0 нА 0,1 нА Нижній діапазон активний при ±(2% × показання + 10 розрядів)
від 0,350 до 4,000 мкА 0,001 мкА
від 3,50 до 40,00 мкА 0,01 мкА
від 35,0 до 400,0 мкА, низький діапазон увімкнено 0,1 мкА ±(2% × заданого значення + 2 розряди)
від 0,0 до 400,0 мкА, низький діапазон вимкнено
від 0,300 до 4,000 мА 0,001 мА
від 3,50 до 10,00 мА 0,01 мА
Фіксований діапазон від 0,0 до 350,0 нА 0,1 нА ±(2% × показання + 10 розрядів);
коли показання становить < 6% від діапазону, похибка збільшується на ±(0,1% від діапазону)
від 0,000 до 3,500 мкА 0,001 мкА
від 0,00 до 35,00 мкА 0,01 мкА
від 0,0 до 350,0 мкА 0,1 мкА ±(2% × показання + 2 розряди)
від 0,000 до 3,500 мА 0,001 мА ±(2% × показання + 2 розряди);
коли показання становить < 6% від діапазону, похибка збільшується на ±(0,1% від діапазону)
від 0,00 до 10,00 мА 0,01 мА ±(2% × показання + 2 розряди);
коли показання становить < 6% від діапазону, похибка збільшується на ±(0,2% від діапазону)
Час плавного наростання Низький діапазон вимкнено від 0,4 до 999,9 с 0,1 с ±(0,1% × задане значення + 0,05 с)
Низький діапазон увімкнено від 0,5 до 999,9 с
Час плавного спаду 0, від 1,0 до 999,9 с (0 = вимкнено)
Час випробування Низький діапазон вимкнено 0, від 0,4 до 999,9 с (0 = безперервний тест)
Низький діапазон увімкнено 0, від 1,0 до 999,9 с (0 = безперервний тест)
Повільно наростаючий верхній струм (одиниця вимірювання: мкА) від 0,0000 до 0,9999 0,0001
Нижній діапазон активний при ±(2% × показання + 10 розрядів)
від 1,000 до 9,999 0,001
від 10,00 до 99,99 0,01
від 100,0 до 999,9, нижній діапазон увімкнено 0,1 ±(2% × задане значення + 2 розряди)
від 0,0 до 999,9, нижній діапазон вимкнено
від 1000 до 10000 1
Мінімальний зарядний струм (від 0 до 350,0) мкА, автоматичний, ручний
Час розряду Без навантаження: < 50 мс, з ємнісним навантаженням: < 100 мс
Максимальне ємнісне навантаження 1 мкФ < 1 кВ, 0,75 мкФ < 2 кВ, 0,5 мкФ < 3 кВ, 0,08 мкФ < 4 кВ, 0,04 мкФ < 5 кВ, 0,015 мкФ < 6 кВ
Цілісність Струм: постійний 1,1 А ± 0,01 А, фіксований
Максимальний опір: 1,0 Ом ± 0,1 Ом
Виявлення дуги Діапазон: від 1 до 9 (9 = максимальна чутливість), вимкнено
Компенсація струму 0,0 - 10000 мкА (сумарний струм + компенсація струму ≤ 10 мА)
Опір ізоляції
Номінальний вихід 6 кВ / 50 ГОм
Вихідна постійна напруга від 10 до 6000 В 1 В ±(1% × задане значення + 5 В)
Вимірювання постійної напруги від 0 до 6000 В 1 В ±(1% × задане значення + 5 В)
Верхня/нижня межа опору (одиниця вимірювання: МОм) від 0,10 до 99,99 (верхня межа: 0 = порівняння неможливе) 0,01 ±(2% × задане значення + 2 розряди)
від 1,00 до 99,99 (В > 1000 В)
від 100,0 до 999,9 0,1 ±(5% × задане значення + 2 розряди)
від 1000 до 50000 1 ±(15% × задане значення + 2 розряди)
Вимірювання опору ізоляції (одиниця вимірювання: МОм) від 10 до 49 В від 0,100 до 9,999 МОм 0,001 ±(15% × показання + 2 розряди)
від 10,00 до 99,99 МОм 0,01
від 100,0 до 999,9 МОм 0,1
від 50 до 499 В від 0,100 до 9,999 МОм 0,001 ±(7% × показання + 2 розряди)
від 10,00 до 99,99 МОм 0,01
від 100,0 до 999,9 МОм 0,1
від 500 до 6000 В від 0,100 до 9,999 МОм 0,001 ±(3% × показання + 6 розрядів)
від 10,00 до 99,99 МОм 0,01
від 100,0 до 999,9 МОм 0,1
від 1000 до 9999 МОм 1 ±(5% × показання + 2 розряди)
від 10000 до 50000 МОм 1 ±(15% × показання + 2 розряди)
Час плавного наростання від 0,1 до 999,9 с 0,1 с ±(0,1% × задане значення + 0,05 с)
Час плавного спаду 0, від 1,0 до 999,9 с (0 = вимкнено)
Час випробування 0, від 0,5 до 999,9 с
(0 = безперервний тест)
Час затримки від 0,5 до 999,9 с
Мінімальний зарядний струм (0-3,50) мкА, авто, ручний
Перевірка цілісності заземлення (Ground Bond) (лише UT5440 і UT5452)
Номінальний вихід 40 А / 600 мОм / 8 В
Вихідний струм від 1,00 до 40,00 А 0,01 А ±(2% × задане значення + 2 розряди)
Вимірювання струму від 0,00 до 40,00 А 0,01 А ±(3% × показання + 3 розряди)
Вихідна напруга (режим розімкнутого кола) від 3,00 до 8,00 В АС 0,01 В АС ±(2% × задане значення +3 розряди)
Вихідна частота 50/60 Гц ± 0,1%, задається користувачем
Діапазон регулювання вихідного струму ±(1% × задане значення + 0,02 А), в межах максимально допустимого навантаження
Максимальне навантаження від 1,00 до 10,00 А / від 0 до 600 мОм
від 10,01 до 30,00 А / від 0 до 200 мОм
від 30,01 до 40,00 А / від 0 до 150 мОм
Верхня/нижня межа опору (одиниця вимірювання: мОм) від 1,00 до 5,99 А від 0 до 600, 0 = вимкнено 1 ±(3% × задане значення + 3 розряди)
від 6,00 до 10,0 А від 0 до 600, 0 = вимкнено 1 ±(2% × задане значення + 2 розряди)
від 10,01 до 30,00 А від 0 до 200, 0 = вимкнено
від 30,01 до 40,00 А від 0 до 150, 0 = вимкнено
Вимірювання опору (одиниця вимірювання: мОм) від 1,00 до 5,99 А від 0 до 600 1 ±(3% × показання + 3 розряди)
від 6,00 до 10,00 А від 0 до 600 1 ±(2% × показання + 6 розрядів)
від 10,01 до 30,00 А від 0 до 200
від 30,01 до 40,00 А від 0 до 150
Час випробування 0, від 0,5 до 999,9 с (0 = безперервний тест) 0,1 с ±(0,1% × задане значення + 0,05 с)
Компенсація опору від 0 до 200 МОм 1 ±(2% × задане значення + 2 розряди)
Перевірка цілісності кола
Номінальний вихід 1 А для опору від 0,000 до 1,000 Ом (максимальний випробувальний струм: 1 А)
0,1 А для опору від 1,01 до 10,00 Ом
0,01 А для опору від 10,1 до 100,0 Ом
0,001 А для опору від 101 до 1000 Ом
0,0001 А для опору від 1001 до 10000 Ом
Верхня/нижня межа опору (одиниця вимірювання: Ом) від 0,000 до 1,000 0,001 ±(1% × задане значення + 15 розрядів)
від 1,01 до 10,00 0,01 ±(1% × задане значення + 3 розряди)
від 10,1 до 100,0 0,1
від 101 до 1000 1
від 1001 до 10000 1 ±(1% × задане значення + 10 розрядів)
Вимірювання опору (одиниця вимірювання: Ом) від 0,000 до 1,000 0,001 ±(1% × показання + 15 розрядів)
від 1,01 до 10,00 0,01 ±(1% × показання + 3 розряди)
від 10,1 до 100,0 0,1
від 101 до 1000 1
від 1001 до 10000 1 ±(1% × показання + 10 розрядів)
Час випробування 0, від 0,4 до 999,9 с (0 = безперервний тест) 0,1 с ±(0,1% × задане значення + 0,05 с)
Компенсація опору від 0,000 до 10,00 Ом 0,001/0,01 ±(1% × задане значення + 3 розряди)
Перевірка на обрив (Open)/коротке замикання (Short)
Стандарт вибірки
Діапазон ємності		 від 0,001 до 40 нФ
Діапазон перевірки обриву кола від 10% до 100%
Діапазон перевірки короткого замикання від 100% до 500%
Вхідна потужність
Змінна напруга 100–120 В змінного струму / 200–240 В змінного струму
Частота 50/60 Гц ± 5%
Повна потужність 1000 ВА, запобіжник: T10A/250VAC (з повільним спрацьовуванням)
Загальні характеристики
Дисплей 5-дюймовий ємнісний сенсорний РК
Мови інтерфейсу англійська, традиційна китайська, спрощена китайська
Пам'ять до 128 тестових файлів, кожен з яких містить до 200 тестових кроків; режими тестування можна вільно комбінувати
Тестові дані
Локальне сховище		 130000
Випробування на пробивну напругу √
Перехід між кроками без переривання живлення √
Самодіагностика √
Інтерфейс сканера √
Розширений захист користувачів налаштовувані рівні доступу та захист паролем
ПЗВ (захист від ураження електричним струмом) вбудована інтелектуальна схема захисту від ураження електричним струмом (GFI) з регульованим струмом виявлення; схема вимикає високовольтний вихід менш ніж за 1 мс у разі виявлення несправності
від 0,4 до 5,0 мА, 0 = вимкнено 0,1 мА ± 0,1 мА
Інтерфейс зв'язку RS232, RS485, USB Host, LAN, Handler
Протокол зв'язку SCPI, Modbus-RTU
Нормальна робоча температура Від 0 до 40℃
нижче 28℃, від 30 до 70% відносної вологості (без конденсації)
вище 28℃, від 30 до 50% відносної вологості (без конденсації)
Температура зберігання від -20 до 60°C / < 90% відносної вологості (без конденсації)
Габарити 430 мм (Ш) × 89 мм (В) × 400 мм (Г)
Вага 25 кг

Посібник користувача

PDF  Завантажити посібник користувача для UNI-T UT5452 (англ.).

Комплектація

  • Пробійна установка UNI-T UT5452 — 1 шт.
  • Перемикач із блокуванням від неправильного спрацьовування — 1 шт.
  • Високовольтний тестовий кабель (червоний) — 1 шт.
  • Вихідний кабель для перевірки заземлення – 1 шт.
  • Кабель для перевірки контуру заземлення – 1 шт.
  • Кабель живлення — 1 шт.
  • Кабель зв'язку RS232C — 1 шт.
  • USB-накопичувач 8 ГБ — 1 шт.
  • Короткий посібник з експлуатації — 1 шт.

Відгуки клієнтів

Акції
Телефони
0 800 307 800
050 545 42 25
098 545 42 25
063 545 42 25
Статті Бренди
Обслуговування клієнтів
Оплата Доставка Гарантія і повернення товару Угода користувача Політика конфіденційності Публічна оферта Бонуси
Мова: Українська
Русский

© 2006–2026 Masteram.

Контакти
Телефон:
Email:
Порівняти
Не обрано товарів для порівняння
Контакти
Порівняти
Бажаєте знижку?
Так!
