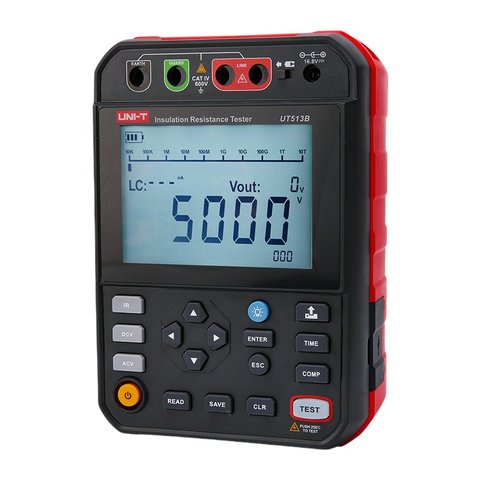

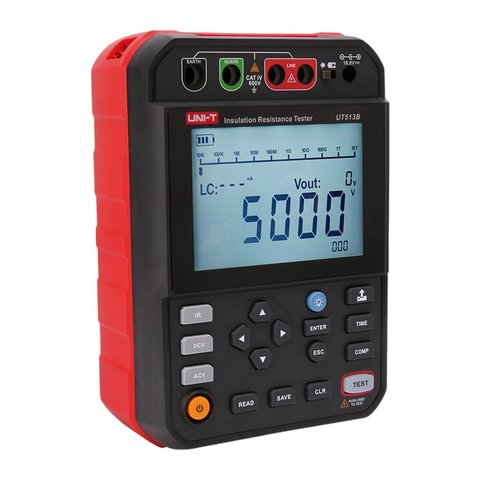

Мегаомметр UNI-T UT513B — цифровий високовольтний вимірювач опору ізоляції з діапазоном вихідної напруги 250 В / 500 В / 1000 В / 2500 В / 5000 В. Має широкий спектр застосування, незамінний інструмент у енергетиці, телекомунікаціях, метеорології, комп'ютерних мережах, нафтопромисловості, електромеханічному устаткуванні, технічному обслуговуванні та електроживленні промислових і гірничовидобувних підприємств.
| Тестована напруга | UT513B | UT513C | ||
|---|---|---|---|---|
| 250 В | ˂0,25 MОм: лише для довідки | ˂0,25 MОм: лише для довідки | ||
| 0,25 MОм ～ 2,49 ГОм: ±(5%+5) | 0,25 MОм ～ 4,99 ГОм: ±(5%+5) | |||
| 2,50 ГОм ～24,9 ГОм: ±(10%+10) | 5,00 ГОм ～49,9 ГОм: ±(10%+10) | |||
| 25,0 ГОм ～ 100 ГОм: лише для довідки | 50,0 ГОм ～ 250 ГОм: лише для довідки | |||
| 500 В | ˂0,50 MОм: лише для довідки | ˂0,50 MОм: лише для довідки | ||
| 0,50 MОм ～ 4,99 ГОм: ±(5%+5) | 0,50 MОм ～ 4,99 ГОм: ±(5%+5) | |||
| 5,00 ГОм ～49,9 ГОм: ±(10%+10) | 5,00 ГОм ～99,9 ГОм: ±(10%+10) | |||
| 50,0 ГОм ～ 200 ГОм: лише для довідки | 100 ГОм ～ 500 ГОм: лише для довідки | |||
| 1000 В | ˂1,00 MОм: лише для довідки | ˂1,00 MОм: лише для довідки | ||
| 1,00 MОм ～ 9,99 ГОм: ±(5%+5) | 1,00 MОм ～ 9,99 ГОм: ±(5%+5) | |||
| 10,0 ГОм ～ 99,9 ГОм: ±(10%+10) | 10,0 ГОм ～ 199 ГОм: ±(10%+10) | |||
| 100 ГОм ～ 400 ГОм: лише для довідки | 200 ГОм ～ 1,00 ТОм: лише для довідки | |||
| 2500 В | ˂2,50 MОм: лише для довідки | ˂2,50 MОм: лише для довідки | ||
| 2,50 MОм ～ 24,9 ГОм: ±(5%+5) | 2,50 MОм ～ 24,9 ГОм: ±(5%+5) | |||
| 25,0 ГОм ～ 249 ГОм: ±(15%+10) | 25,0 ГОм ～ 499 ГОм: ±(15%+10) | |||
| 250 ГОм ～ 1,00 ТОм: лише для довідки | 500 ГОм ～ 2,50 ТОм: лише для довідки | |||
| 5000 В | ˂5,00 MОм: лише для довідки | ˂5,00 MОм: лише для довідки | ||
| 5,00 MОм ～ 49,9 ГОм: ±(5%+5) | 5,00 MОм ～ 49,9 ГОм: ±(5%+5) | |||
| 50,0 ГОм ～ 499 ГОм: ±(15%+20) | 50,0 ГОм ～ 999 ГОм: ±(15%+20) | |||
| 500 ГОм ～ 2,00 ТОм: лише для довідки | 1,00 ТОм ～ 5,00 ТОм: лише для довідки | |||
| Вихідна напруга | Діапазон крокової напруги | Крок зміни 10% кожного діапазону та регулювання напруги в межах 50% ~ 120% кожного діапазону. UT513B + UT513C: Точність відображення: ±(10% зчитування + 10 В) Точність виведення: ±(0% ~ 20%) |
||
| 250 В | 250 В, 275 В, 300 В | |||
| 500 В | 250 В, 300 В, 350 В, 400 В, 450 В, 500 В, 550 В, 600 В | |||
| 1000 В | 500 В, 600 В, 700 В, 800 В, 900 В, 1000 В, 1100 В, 1200 В | |||
| 2500 В | 1250 В, 1500 В, 1750 В, 2000 В, 2250 В, 2500 В, 2750 В, 3000 В | |||
| 5000 В | 2500 В, 3000 В, 3500 В, 4000 В, 4500 В, 5000 В | |||
| Постійна напруга | 30 ～ 1000 В (DC) / ±(3%+5) | |||
| Змінна напруга | 30 ～ 750 В (AC, 50-60 Гц) / ±(3%+5) | |||
| Струм | 0,01 нА ～ 3,5 мА | 0,01 нА ～ 5,0 мА | ||
| Струм короткого замикання | бл. 3,5 мА | бл. 5,0 мА | ||
| Перевірка ємності | — | 0,01 ～ 0,15 мкФ | ||
| Загальні характеристики | ||||
| Живлення | літій-іонна батарея | 14,8 В, 5200 мАг | ||
| Запис часу вимірювань | автоматичний | діапазон: 0 с ~ 99 хв і 59 с | ||
| Функція моніторингу | Контроль напруги вимірюваного об'єкта та стану розряджання після вимірювання. При напрузі ≥36 В тестування не допускається | |||
| Автовимкнення | так, через 15 хвилин неактивності | |||
| Колір корпусу | червоний / чорний | |||
| Габарити мегаомметра | 238 × 166 × 90,5 мм | |||
| Габарити опаковання | 415 × 155 × 370 мм | |||
| Вага | ～ 1 800 г (з батареєю) | |||
Завантажити посібник користувача для UNI-T UT513B/513C (англ.).
Завантажити DataSheet UNI-T UT513B/513C (англ.).
| Тип |
|
| Максимальна напруга |
|
| Максимальне значення опору |
|
CAT IV 600 В, при цьому вихідна тестова напруга сягає 5 кВ. Поєднання не випадкове: четверта категорія на шістсот вольт означає допуск до вводу в будівлю й до магістральних ліній, тобто саме туди, де високовольтні випробування й проводять. Про перевищення допустимої напруги на вході прилад попереджає звуком. Сертифікація CE та UKCA.
Два коефіцієнти, які прилад рахує сам. DAR це коефіцієнт діелектричного поглинання, відношення опору через хвилину до опору через п'ятнадцять секунд. PI це поляризаційний індекс, відношення десятихвилинного значення до однохвилинного. Обидва показують не абсолютний опір, а те, як він росте з часом, і саме за цим відрізняють суху ізоляцію від вологої.
Щоб підняти тестову напругу плавно, а не стрибком. Різка подача кількох кіловольт на ізоляцію з дефектом сама здатна довершити пробій, тому у високовольтних методиках напругу нарощують ступенями й стежать за струмом витоку, який прилад показує автоматично. Десять відсотків діапазону на крок дають десять ступенів до повної напруги.
Від літій-іонного акумулятора з індикатором заряду, тобто без заміни батарейок у полі. Для приладу, який видає до 5 кВ, це суттєво: перетворювач споживає помітно більше, ніж вимірювальна частина, і на лужних елементах така робота обходилася б дорого. Прилад зберігає до 999 груп даних і передає їх через USB, а в комплекті три щупи, червоний, чорний і зелений.
