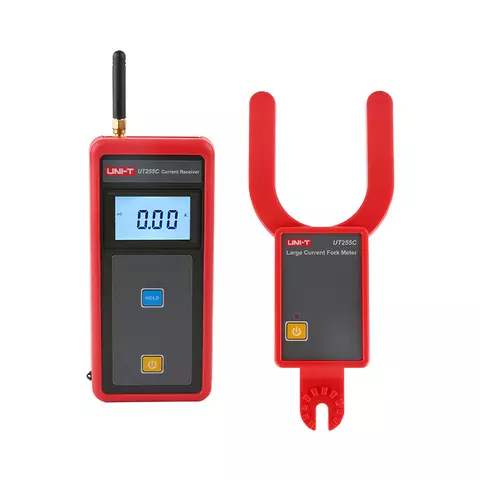

UNI-T UT255C — це професійний прилад з вилковою конструкцією, спеціально розроблений для точного та безпечного вимірювання струму високої напруги (AC 0,00 A~9999 A). Прилад оснащений інноваційними U-подібними кліщами, завдяки яким вимірювання в польових умовах стають простими і швидкими.
Пристрій широко використовується на енергетичних об'єктах, як-от підстанції та електростанції, а також у промисловому, гірничодобувному секторі, на випробувальних станціях і в службах технічного обслуговування електрообладнання.
| Функції | 1. Вимірювання високовольтного змінного струму; 2. Вимірювання низьковольтного змінного струму; 3. Онлайн-моніторинг змінного струму |
| Діапазон вимірювання струму | 0,00 А ~ 9999 А (50/60 Гц, автоматичний); роздільна здатність 0,01 А; точність ±2 % ±5 од. відліку |
| Диапазон напряжения проводника | до 60 кВ (для неізольованого провідника; з висунутим ізоляційним стрижнем) |
| Клас напруги ізоляційного стрижня | 110 кВ |
| Джерело живлення | лужні батареї DC 6В (1,5 В AAA × 4 шт.) |
| Режим вимірювання | безконтактний, U-подібні кліщі |
| Режим передачі даних | бездротова передача 433 МГц; дальність передачі: до 100 м |
| Частота вибірки | 2 вимірювання на секунду |
| Дисплей | РК-дисплей на 4 розряди з підсвічуванням; розмір: 47 × 28,5 мм |
| Автоматичний вибір діапазону | √ |
| Збереження даних | до 99 записів |
| Індикатор перевантаження | відображається символ "OL A" |
| Індикатор відсутності сигналу | динамічно відображається символ "no--" |
| Автовимкнення | приблизно через 15 хвилин |
| Індикатор рівня заряду батареї | √ |
| Рівень напруги ізоляційного стрижня | 110 кВ |
| Розміри ізоляційного стрижня | діаметр: 45 мм довжина: 850 мм (у складеному стані); 3600 мм (у розкладеному стані) |
| Габарити приладу | вимірювач: 107×252×31 мм (Ш×В×Г) ресивер: 78×165×42 мм діаметр кліщів: 68 мм |
| Вага | вимірювач: 235 г (з батареями) ресивер: 280 г (з батареями) загальна вага: 2300 г (з ізоляційним стрижнем і батареями) |
| Робочі умови | −10°C ~ +40°C; ≤80% відносної вологості |
| Перешкоди | уникайте перешкод від сигналів на частотах 315 МГц і 433 МГц |
| Електрична міцність | AC 220 кВ (середньоквадратичне значення) між кінцями повністю висунутого ізоляційного стрижня |
| Конструкція | тип II, захист від крапель води |
Завантажити посібник користувача для UNI-T UT255C (англ.).
| Тип |
|
| Розрядність |
|
| Ємність |
|
| Частота |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Змінна напруга |
|
| Постійна напруга |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Трифазне вимірювання напруги |
|
| Трифазне вимірювання струму |
|
| Опір |
|
| NCV |
|
| Діаметр обхвату |
|
| Постійний струм |
|
| Змінний струм |
|
Через ізоляційний стрижень: вимірювальна голова з U-подібними кліщами піднімається на висувній штанзі, і оператор залишається на безпечній відстані. Клас напруги стрижня 110 кВ, електрична міцність між кінцями повністю висунутого стрижня AC 220 кВ. На неізольованому провіднику допускається напруга до 60 кВ. Довжина штанги 850 мм у складеному стані й 3600 мм у розкладеному.

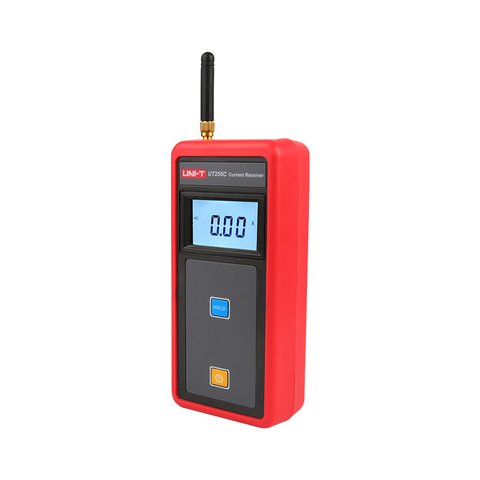

Бездротово: вимірювальна голова передає дані на окремий ресивер на частоті 433 МГц, дальність до 100 м. Ресивер тримають у руці, на нього й дивляться, а не вгору на кліщі. Разом із приладом у комплекті йдуть ресивер, антена, ізоляційний стрижень, чотири батарейки AAA та кейс. Прилад також зберігає до 99 записів у власній пам'яті.
Діапазон 0,00 А ~ 9999 А зі змінним струмом 50/60 Гц і автоматичним вибором діапазону, роздільність 0,01 А, точність ±2 % ±5 одиниць відліку. Діаметр захоплення U-подібних кліщів до φ68 мм. Прилад працює у трьох режимах: вимірювання високовольтного змінного струму, низьковольтного змінного струму та онлайн-моніторингу. Частота вибірки 2 вимірювання на секунду.
Насамперед умови експлуатації: -10°C ~ +40°C і відносна вологість не більше 80%. Далі радіоканал: він чутливий до перешкод на частотах 315 МГц і 433 МГц, тому поруч із потужними передавачами зв'язок може зникати, про що прилад повідомляє символом «no--». І вага: сам вимірювач 235 г, ресивер 280 г, але разом з ізоляційним стрижнем і батареями комплект важить 2300 г.
Так, серед функцій є онлайн-моніторинг змінного струму: кліщі закріплюються на провіднику, а показання йдуть на ресивер по радіоканалу до 100 м. Автовимкнення спрацьовує приблизно через 15 хвилин простою, тому для тривалих спостережень цей режим потрібно враховувати. Живлення від чотирьох лужних елементів 1,5 В AAA, дисплей на 4 розряди розміром 47 × 28,5 мм із підсвічуванням.
