Струмовимірювальні кліщі-приставка UNI-T UT-CS07

Код: 923742
Струмовимірювальні кліщі-приставка UNI-T UT-CS07
Все про товар
Опис
3 995 ₴
Ціна з ПДВ

Все про товар

5 (1)
Бренд: UNI-T
Офіційний дистриб'ютор
Сертифікат UNI-T
0.5 кг Гарантія: 24 місяців
Кліщі-приставка для вимірювання струму до 1000 А (AC/DC). Коефіцієнт перетворення 10 мВ/А та 1 мВ/А. Частотний діапазон 45 Гц ~ 400 Гц. Захист входу, функція занулення Читати далі
3 995 ₴
Ціна з ПДВ
3 995 ₴
Ціна з ПДВ

Опис

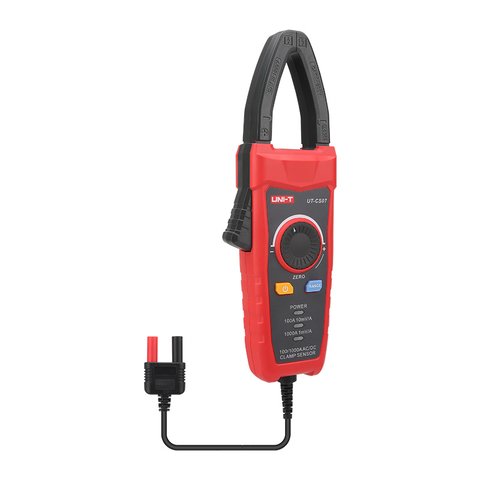

UNI-T UT-CS07 – це високонадійні та безпечні кліщі-приставка, які можуть використовуватися як розширювальний пристрій для вимірювання струму за допомогою мультиметра. Кліщі вимірюють струм через давач і перетворюють його значення на напругу. Перетворена напруга передається мультиметр через кабель, після чого мультиметр відображає відповідне значення напруги.

Кліщі-приставка здатні вимірювати струм до 1000 А (AC/DC). Завдяки високій точності вимірювань та оригінальному дизайну, вони стали практичним допоміжним інструментом для вимірювання струму в електротехнічних приладах.

Особливості

  • Діаметр розкриття всього 35 мм, підходить для щільної проводки
    Приклади застосування: інвертори, клемні коробки, мідні шини тощо
  • Сумісні мультиметри: UT117C, UT196, UT139C, UT197, UT197PV та інші
  • Змінний/постійний струм: до 1000 А; частотний діапазон: 45 Гц ~ 400 Гц
  • Коефіцієнт перетворення:
    • 1000 А за 10 мВ/1 А
    • 100 А за 1 мВ/1 А
  • Функція занулення
  • Захист входу змінного/постійного струму до 1000 А
  • Категорія перенапруги: CAT III 1500 В / CAT IV 600 В

Технічні характеристики

Змінний струм ACA 100,0 А 10 мВ/А 士(1,5%+0,5 А)
1000 А 1 мВ/А 士(2,0%+0,5 А)
Постійний струм DCA 100,0 А 10 мВ/А 士(1,5 %+0,5 А), 45 Гц~200 Гц
士(2,0 %+0,5 А), 200 Гц~ 400 Гц
1000 А 1 мВ/А 士(2,0%+0,5 А), 45 Гц~200 Гц
士(2,5 %+0,5 А), 200 Гц~400 Гц
Загальні характеристики
Макс. розкриття кліщів провідник до 35 мм або шина 65×8 мм
Коефіцієнт перетворення 10 мВ/А і 1 мВ/А
Довжина кабелю 1,1 м
Істинне середньоквадратичне значення (True RMS) залежить від мультиметра
Час відгуку залежить від мультиметра
Частота (змінного струму) 50 Гц ~ 400 Гц
Відображення форми сигналу сумісний з осцилографом
Точність залежить від мультиметра
Джерело живлення 2 батарейки AA = 3 В; робочий струм <50 мА
Індикатор розряду батареї є
Тест на падіння з висоти 1 м
Ступінь забруднення 2
Робоче середовище 0°C ~ 30°C (вологість <75%), 30°C ~ 40°C (вологість <50%)
Умови зберігання -10°C ~ 50°C (вологість <80%)
Категорія перенапруги CAT III 1500 В / CAT IV 600 В
Сертифікати CE
Габарити 276 мм × 86 мм × 50 мм

Комплектація

  • Струмовимірювальні кліщі-приставка UNI-T UT-CS07 — 1 шт.

Питання та відповіді

Чому в UT-CS07 розкриття лише 35 мм?
Це зроблено свідомо: вузькі губки заходять туди, куди широкі кліщі не пролізуть — до клемної коробки інвертора, між мідними шинами, у щільно набитий джгут. Крім проводу до 35 мм губки беруть шину розміром 65×8 мм. Плата за компактність невелика, бо струм тут міряється до 1000 А і в змінному, і в постійному варіанті.
Які коефіцієнти перетворення в UT-CS07?
Два: 10 мВ на ампер на діапазоні 100 А і 1 мВ на ампер на діапазоні 1000 А. Похибка відповідно ±(1,5%+0,5 А) і ±(2,0%+0,5 А). Точність, істинне середньоквадратичне значення й час відгуку залежать не від кліщів, а від мультиметра, до якого їх під'єднали: приставка лише перетворює струм у напругу, а решту робить прилад.
З якими мультиметрами працює UT-CS07?
В описі названі UT117C, UT196, UT139C, UT197 і UT197PV, але обмеження тут умовне: на виході звичайна напруга, тож підійде будь-який мультиметр із вольтметром і гніздами під банан. Кліщі сумісні й з осцилографом, якщо потрібна форма струму, а не одне число. Довжина кабелю 1,1 м, живлення від двох батарейок AA із робочим струмом менше 50 мА.
Чим UT-CS07 виграє в Fluke i1010?
Категорією безпеки й габаритом губок: CAT III 1500 В і CAT IV 600 В проти CAT III 600 В, розкриття 35 мм проти 32 мм при значно компактнішій конструкції. Fluke i1010 натомість має ширшу смугу, до 10 кГц проти 400 Гц, і живиться однією батареєю 9 В замість двох елементів AA. Категорія 1500 В тут не випадкова — це рівень фотоелектричних систем.
