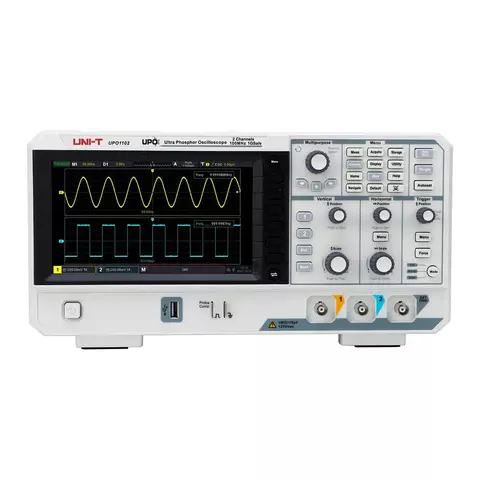

UNI-T UPO1102 – це настільний цифровий двоканальний осцилограф на основі технології Ultra Phosphor 2.0 зі смугою пропускання 100 МГц, частотою дискретизації в реальному часі 1 Гвиб/с, швидкістю захоплення осцилограм до 500 тис. осц/с в режимі Fast Acquire та глибиною пам'яті 56 МБ. Осцилограф належить до серії UPO1002, яка оснащена 7-дюймовим TFT-дисплеєм з роздільною здатністю 800×480, підтримує незалежний модуль DVM, має розширені функції декодування тригера та шини, а також підтримує апаратне декодування в реальному часі в межах повної пам'яті. Осцилограф призначений для використання в дизайні вбудованих систем, приладобудуванні, побутовій електроніці, автомобільній електроніці, технічному обслуговуванні, освіті та інших галузях.
| UNI-T UPO1102 | UNI-T UPO1202 | |
|---|---|---|
| Аналогова смуга пропускання | 100 МГц | 200 Мгц |
| Частота дискретизації | 1 Гвиб/с | |
| Розрахунковий час наростання (від 10 до 90%) (типовий) | ≤3,5 нс | ≤1,8 нс |
| Кількість каналів вводу/виводу | 2 | |
| Метод вибірки | Вибірка в реальному часі | |
| Режим вибірки | Стандартний, виявлення піків, високороздільний, усереднення | |
| Макс. глибина пам'яті | 56 МБ | |
| Макс. швидкість захоплення осцилограм | 100 000 осц./с, 500 000 осц./с (режим Fast Acquire) | |
| Апаратний запис і відтворення сигналу в реальному часі | 120 000 осцилограм | |
| Вертикальна система | ||
| Вхідний зв'язок | За постійним струмом, змінним струмом, заземленням (GND) | |
| Вхідний імпеданс | 1 МОм ± 2% / 16 пФ ± 2 пФ | |
| Коефіцієнт затухання щупа | Коефіцієнт вимірювання напруги: 0.001X, 0.01X, 0.1X, 1X, 10X, 100X, 1000X, 2000X, задане значення | |
| Коефіцієнт ослаблення за струмом: 5 мВ/А, 10 мВ/А, 50 мВ/А, 100 мВ/А, задане значення | ||
| Макс. вхідна напруга | 135 В середньоквадратичної напруги | |
| Вертикальна роздільна здатність | 8 біт | |
| Вертикальна шкала | 500 мкВ/под. – 20 В/под. | |
| Діапазон зсуву | ±8 под. | |
| Обмеження смуги пропускання (типове) | 20 МГц | |
| Низькочастотна характеристика | З'єднання змінного струму, -3 дБ, ≤5 Гц (на BNC) | |
| Точність посилення постійного струму | ±3,0% повної шкали | |
| Точність зсуву постійного струму | ±(2% + 0,1 под. + 2 мВ) | |
| Ізоляція між каналами (типова) | Між постійним струмом і макс. значенням смуги пропускання: >40 дБ | |
| Горизонтальна система | ||
| Діапазон часової розгортки | 1 нс/под. – 1000 с/под. (Відображення поточної частоти дискретизації, глибини пам'яті) |
|
| Точність часової розгортки | ≤±(50 + 2 × експлуатаційний ресурс) ч/млн | |
| Діапазон часу затримки часової розгортки | Перед запуском (від'ємна затримка) : ≥1 под. ширини екрана Після запуску (позитивна затримка): 1 с – 10 с |
|
| Режим часової розгортки | Y-T, X-Y, Roll | |
| Тригер | ||
| Діапазон рівня тригера | Внутрішній: ± 5 інтервалів від центру екрана Зовнішній: EXT ± 7 В |
|
| Режими запуску | Автоматичний, звичайний, одинарний | |
| Затримка запуску | 100 нс – 10 с | |
| З'єднання тригера | DC: Пропускає всі компоненти сигналу AC: Компонент постійного струму, який блокує вхідний сигнал Відхилення високих частот: Послаблює високочастотні компоненти вище 40 кГц Відхилення низьких частот: Блокує компонент постійного струму та послаблює низькочастотні компоненти нижче 40 кГц Відхилення шуму: Придушення високочастотного шуму в сигналі, щоб зменшити ймовірність помилкового запуску осцилографа |
|
| Запуск за фронтом (Edge) | ||
| Фронт | Висхідний, спадний, обидва | |
| Джерело | CH1, CH2, лінія AC, EXT | |
| Запуск за рантом (Runt) | ||
| Часовий проміжок | >, <, ≤ ≥, жоден | |
| Полярність | Позитивна, негативна | |
| Тривалість імпульсу | 8 нс – 10 с | |
| Джерело | CH1, CH2 | |
| Запуск за порушенням параметрів вікна (Window) | ||
| Полярність | Висхідна, спадна, обидві | |
| Часовий проміжок | Вхід, вихід, час | |
| Заданий час | 8 нс – 10 с | |
| Джерело | CH1, CH2 | |
| Запуск за N-ним фронтом (Nth Edge) | ||
| Фронт | Висхідний, спадний | |
| Мертвий інтервал | 8 нс – 10 с | |
| Кількість фронтів | 1 – 65535 | |
| Джерело | CH1, CH2 | |
| Запуск за часовою затримкою спрацьовування (Delay) | ||
| Тип фронту | Висхідний, спадний | |
| Часовий проміжок | >, <, ≤ ≥, жоден | |
| Час затримки | 8 нс – 10 с | |
| Джерело | CH1, CH2 | |
| Запуск за тривалістю ліміту часу (Timeout) | ||
| Фронт | Висхідний, спадний, обидва | |
| Час очікування | 8 нс – 10 с | |
| Джерело | CH1, CH2 | |
| Запуск за кодовою комбінацією (Pattern) | ||
| Кодова комбінація | H, L, X, висхідна, спадна | |
| Джерело | CH1, CH2 | |
| Запуск за тривалістю (Duration) | ||
| Кодова комбінація | H, L, X | |
| Часовий проміжок | >, <, ≤ ≥ | |
| Тривалість | 8 нс – 10 с | |
| Джерело | CH1, CH2 | |
| Запуск за часом установки даних та утримання (Setup & Hold) | ||
| Фронт тактового імпульсу | Висхідний, спадний | |
| Тип даних | H, L | |
| Час установки | 8 нс – 1 с | |
| Час утримання | 8 нс – 1 с | |
| Джерело | CH1, CH2 | |
| Запуск за шириною імпульсу (Pulse Width) | ||
| Полярність | Позитивна, негативна | |
| Часовий проміжок | >, <, ≤ ≥ | |
| Ширина імпульсу | 2 нс – 4 с | |
| Джерело | CH1, CH2, лінія AC, EXT | |
| Запуск за нахилом фронту (Slope) | ||
| Полярність | Позитивна, негативна | |
| Часовий проміжок | >, <, <> | |
| Тривалість | 8 нс – 1 с | |
| Джерело | CH1, CH2 | |
| Запуск за відео (Video) | ||
| Стандарт | Підтримує стандартні системи трансляції NTSC, PAL і SECAM з кількістю каналів від 1 до 525 (NTSC) і від 1 до 625 (PAL/SECAM) | |
| Джерело | CH1, CH2 | |
| Запуск за декодуванням шини (Decoding) | ||
| Тип декодування | RS232/UART, I2C, SPI | |
| Кількість декодувань | 1 | |
| Вимірювання | ||
| Курсорні вимірювання | Різниця напруги між курсорами (△ В) Часова різниця між курсорами (△ T) Зворотне до △ T (Гц) (1/△ T) |
|

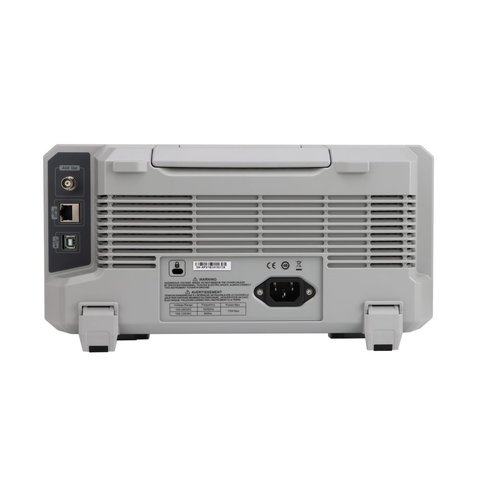

| Напруга і час точки форми сигналу | ||
| Відображення курсору в автоматичних вимірюваннях | ||
| Автоматичні вимірювання | 36 параметрів: Maximum, Minimum, Top, Base, Amplitude, Peak-Peak, Middle, Average, Average-Cycle, RMS, RMS-Cycle, AC RMS, Period, Frequency, Risetime, Fall time, Rise Delay, Fall Delay, +Width, -Width, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF, +Duty, -Duty, Area, Area-Cycle, Overshoot, Preshoot, Phase, Pulse count | |
| Тип вимірювання | Одночасне відображення 5 видів вимірювання параметрів | |
| Діапазон вимірювання | Основна часова розгортка, часова розгортка масштабування, область курсору | |
| Статистика вимірювання | Середнє, максимум, мінімум, середньоквадратичне відхилення, кількість | |
| Частотомір | 6-розрядний апаратний частотомір | |
| Вимірювання XY | Час, Декартова система координат, полярна система координат, добуток, коефіцієнт | |
| Математичні операції | ||
| Математична обробка сигналів | A+B, A-B, A×B, A/B, ШПФ, редаговані розширені операції (Log, Exp, Sin, Cos, Tan, Sqrt), логічні функції | |
| Максимальна кількість точок ШПФ | 1 млн. | |
| Відображення ШПФ | Розділений екран, Повноекранний режим, Незалежний режим, WaterFall-1, WaterFall-2 | |
| Вертикальна шкала ШПФ | В середньоквадратичне, дБВ | |
| ШПФ | Спектральний діапазон: Початкова частота, кінцева частота, центральна частота, діапазон | |
| Режим детектування: Нормальний, cередній, макс. утримання, мін. утримання | ||
| Маркер: Тип маркера, точки маркера, список маркерів | ||
| Фільтр | Низьких частот, високих частот, смуговий, режекторний | |
| Логічні операції | AND, OR, NOT, XOR | |
| Функції | Sin, Cos, Sinc, Tan, Sqrt, Exp, Log, ln, Floor, ABS, Acos, Asin, Atan, Sinh, Tanh, Ceil, Cosh, Fabs | |
| Фізичні характеристики | ||
| Дисплей | 7-дюймовий РК TFT дисплей 800×480 | |
| Інтерфейс | USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail, DVM) | |
| Живлення | 100 – 240 В змінного струму (коливання ±10%), 50 Гц/60 Гц | |
| Енергоспоживання | 75 Вт макс. | |
| Запобіжник | 3 А, клас T, 250 В | |
| Охолодження | Примусове вентиляторне | |
| Температура експлуатації | 0 – 40°C | |
| Інтервал калібрування | 1 рік | |
| Габарити | 336 × 164 × 105 мм | |
| Вага | 2,5 кг | |
Завантажити технічні дані цифрових осцилографів UNI-T серії UPO1002 (англ.)
Завантажити посібник із швидкого запуску цифрових осцилографів UNI-T серії UPO1002 (англ.)
Завантажити інструкцію користувача до цифрових осцилографів UNI-T серії UPO1002 (англ.)
Завантажити посібник з програмування цифрових осцилографів UNI-T серії UPO1002 (англ.)
| Кількість каналів |
|
| Смуга пропускання |
|
| Тип |
|
| Частота дискретизації |
|
| Об'єм пам'яті |
|
| Діагональ екрану |
|
Це межа для BNC-входу приладу, і вона нижча, ніж у сусідній лінійці: UPO1102CS тримає 400 В постійного струму разом із піковою напругою. При вхідному імпедансі 1 МОм на 16 пФ пряме підключення до мережевих кіл виключене, потрібен щуп із поділом і розв'язка. Якщо роботи з силовими колами регулярні, у тій самій серії доцільніший <a href="{{p,913701}}">UPO1202CS</a> з запасом по входу.
На канал припадає до 56 МБ, і при дискретизації 1 Гвиб/с це дає довгий безперервний фрагмент замість короткого вікна. Різниця помітна при порівнянні з бюджетними настільними моделями: <a href="{{p,875029}}">OWON SDS1102</a> при тій самій смузі 100 МГц і дискретизації 1 ГВ/с має 10 тис. точок пам'яті. Довга пам'ять потрібна, коли треба зловити рідкісний збій у пакеті даних, а не окремий період сигналу.
Смуга 200 МГц замість 100 МГц скорочує розрахунковий час наростання з 3,5 нс до 1,8 нс. Платформа однакова: ті самі 2 канали, 56 МБ пам'яті, дисплей 7 дюймів із роздільною здатністю 800×480, апаратний запис 120 000 осцилограм. Доплата йде виключно за швидкість фронту, і вона виправдана на тактових сигналах вище кількох десятків мегагерц. Старшу смугу в цій серії дає <a href="{{p,926010}}">UPO1202</a>.
Пасивний осцилографічний щуп у комплекті один, а каналів два, тому для одночасного спостереження двох сигналів другий щуп треба докупити окремо. Крім щупа, в коробці шнур живлення та USB-кабель для передачі даних. Для порівняння, у лінійці з підвищеною роздільною здатністю комплектація повна: <a href="{{p,929814}}">UPO1152HD</a> постачається з двома щупами на 200 МГц під обидва канали.
Апаратне декодування працює для RS232/UART, I2C та SPI, причому в межах повної пам'яті 56 МБ, тому розбір довгого обміну займає мілісекунди замість опрацювання дампа програмою на комп'ютері. Автомобільних шин у цьому переліку немає. Якщо потрібні тригер і декодування CAN та LIN, у каталозі є <a href="{{p,913701}}">UPO1202CS</a>, де до цих трьох протоколів додано ще два.
