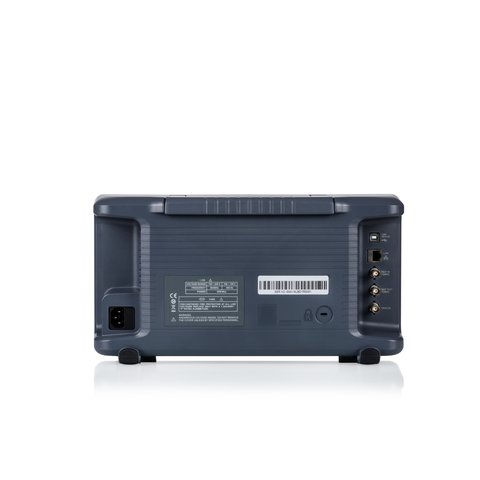

Аналізатор спектра SIGLENT SVA1075X

Код: 894396
Аналізатор спектра SIGLENT SVA1075X
Все про товар
Опис
Характеристики
Відео
468 928 ₴
Ціна з ПДВ

Все про товар

Протокол калібрування
Бренд: SIGLENT
Офіційний дистриб'ютор
Сертифікат SIGLENT
6.27 кг Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Аналізатор спектра з частотним діапазоном від 9 кГц до 7,5 ГГц. Оснащений трекінг-генератором та перепідсилювачем НЧ. 10.1-дюймовий кольоровий дисплей 1024 × 600. Читати далі
468 928 ₴
Ціна з ПДВ
468 928 ₴
Ціна з ПДВ

Опис

SIGLENT SVA1075X – аналізатор спектра серії SVA1000X з частотним діапазоном від 9 кГц до 7,5 ГГц, оснащений трекінг-генератором та перепідсилювачем низьких частот. Це потужний та надійний прилад зі зручним інтерфейсом та зображенням даних. SIGLENT SVA1075X забезпечує точні автоматичні вимірювання РЧ-характеристик. Може бути використаний для розробки і досліджень, у навчальних цілях, у виробництві, обслуговуванні та інших подібних областях, відповідає сучасним вимогам.

Особливості

  • Діапазон частот аналізатора спектра від 9 кГц до 7,5 ГГц.
  • Зображуваний середній рівень шуму -165 дБм/Гц.
  • Односмуговий фазовий шум <-98 дБн/Гц.
  • Загальна амплітудна точність < 0,7 дБ.
  • Мінімальна роздільна здатність смуги пропускання 1 Гц.
  • Передпідсилювач НЧ.
  • Трекінг-генератор.
  • Вимірювання відстані до пошкодження (опція).
  • Режим аналізу аналогової та цифрової модуляції сигналів (опція).
  • Фільтр електромагнітних перешкод та квазіпіковий детектор (опція).
  • Набір для розширених вимірювань (опція).
  • Векторний аналіз сигналів (опція).
  • 10,1-дюймовий мультисенсорний екран, підтримка миші та клавіатури.
  • Можливість віддаленого управління.

Технічні характеристики

Модель SVA1015X SVA1032X SVA1075X
Діапазон частот 9 кГц~1,5 ГГц 9 кГц~3,2 ГГц 9 кГц~7,5 ГГц
Роздільність смуги пропускання 1 Гц~1 МГц 1 Гц~1 МГц 1 Гц~3 МГц
Зображуваний середній рівень шуму -156 дБм/Гц -161 дБм/Гц -165 дБм/Гц
Односмуговий фазовий шум <-99 дБн/Гц <-98 дБн/Гц <-98 дБн/Гц
Загальна амплітудна точність < 1,2 дБ < 0,7 дБ < 0,7 дБ
Трекінг-генератор 5 МГц~1.5 ГГц 100 кГц~3.2 ГГц 100 кГц~7.5 ГГц
Інтерфейси LAN, USB-пристрій, USB-хост (USB-GPIB)
Дисплей мультисенсорний TFT РК, 1024×600, 10.1"/25,6 см
Збереження даних 256 МБ (внутрішнє), 32 ГБ (зовнішній USB-накопичувач)
Габарити 393 × 207 × 116,5 мм (Ш × В × Г)
Вага нетто: 4,3 кг
брутто: 5,1 кг
нетто: 4,4 кг
брутто: 5,2 кг
нетто: 4,7 кг
брутто: 5,5 кг

Відео

Youtube video

Посібник користувача

PDF  Завантажити посібник користувача для SIGLENT SVA1075X (англ.).

Додаткові характеристики

PDF  Завантажити додаткові характеристики для SIGLENT SVA1075X (англ.).

Посібник з програмування

PDF  Завантажити посібник з програмування SIGLENT SVA1075X (англ.).

Інструкція з експлуатації

PDF  Завантажити інструкцію з експлуатації для SIGLENT SVA1075X (англ.).

Комплектація

  • Аналізатор спектра SIGLENT SVA1075X — 1 шт.
  • Кабель живлення — 1 шт.
  • USB-кабель — 1 шт.
  • Гарантійний талон — 1 шт.
  • Посібник користувача — 1 шт.

Питання та відповіді

Навіщо аналізатору діапазон до 7,5 ГГц?
Верхня межа визначає, які стандарти зв'язку прилад узагалі побачить: у діапазоні до 7,5 ГГц лежать Wi-Fi 5 ГГц і 6 ГГц, супутникові тракти, радіорелейні лінії. Модель молодшої групи серії доходить лише до 1,5 ГГц. Разом з діапазоном підтягнуті й інші параметри: зображуваний середній рівень шуму -165 дБм/Гц, роздільність смуги пропускання 1 Гц~3 МГц, трекінг-генератор 100 кГц~7.5 ГГц.
Що дає передпідсилювач низьких частот?
Він піднімає слабкий сигнал до того, як той дійде до змішувача, і тим самим опускає рівень власних шумів приладу. Саме завдяки йому заявлені -165 дБм/Гц досяжні на практиці. Плата за це очевидна: із увімкненим підсилювачем сильний сигнал легше перевантажує вхід, тому його вмикають лише для слабких сигналів. Загальна амплітудна точність приладу менша за 0,7 дБ.
Скільки даних зберігає SVA1075X усередині?
256 МБ внутрішньої пам'яті плюс зовнішній USB-накопичувач до 32 ГБ. Внутрішньої вистачає на налаштування, знімки екрана й записані трасування, а зовнішня потрібна для довгих сесій. Інтерфейси тут LAN, USB-пристрій та USB-хост з підтримкою USB-GPIB, тобто прилад вбудовується і в сучасний стенд, і в старий з шиною GPIB.
Які функції SVA1075X ідуть опційно?
Вимірювання відстані до пошкодження та режим аналізу аналогової і цифрової модуляції сигналів. Базовий прилад тут це аналізатор спектра з трекінг-генератором, а розбір модуляції та робота з антенно-фідерними трактами докуповуються. У молодшій моделі серії ці функції названі серед основних: Аналізатор спектра SIGLENT SVA1015X робить векторний аналіз і вимірює відстань до пошкодження без доплати.

Характеристики

Додаткові характеристики
  • зі слідкуючим генератором
  • з передпідсилювачем НЧ
Максимальна частота
  • 7,5 ГГц

Відео

Youtube video

Відгуки клієнтів

Часто задавані питання

Навіщо аналізатору діапазон до 7,5 ГГц?

Верхня межа визначає, які стандарти зв'язку прилад узагалі побачить: у діапазоні до 7,5 ГГц лежать Wi-Fi 5 ГГц і 6 ГГц, супутникові тракти, радіорелейні лінії. Модель молодшої групи серії доходить лише до 1,5 ГГц. Разом з діапазоном підтягнуті й інші параметри: зображуваний середній рівень шуму -165 дБм/Гц, роздільність смуги пропускання 1 Гц~3 МГц, трекінг-генератор 100 кГц~7.5 ГГц.

Що дає передпідсилювач низьких частот?

Він піднімає слабкий сигнал до того, як той дійде до змішувача, і тим самим опускає рівень власних шумів приладу. Саме завдяки йому заявлені -165 дБм/Гц досяжні на практиці. Плата за це очевидна: із увімкненим підсилювачем сильний сигнал легше перевантажує вхід, тому його вмикають лише для слабких сигналів. Загальна амплітудна точність приладу менша за 0,7 дБ.

Скільки даних зберігає SVA1075X усередині?

256 МБ внутрішньої пам'яті плюс зовнішній USB-накопичувач до 32 ГБ. Внутрішньої вистачає на налаштування, знімки екрана й записані трасування, а зовнішня потрібна для довгих сесій. Інтерфейси тут LAN, USB-пристрій та USB-хост з підтримкою USB-GPIB, тобто прилад вбудовується і в сучасний стенд, і в старий з шиною GPIB.

Які функції SVA1075X ідуть опційно?

Вимірювання відстані до пошкодження та режим аналізу аналогової і цифрової модуляції сигналів. Базовий прилад тут це аналізатор спектра з трекінг-генератором, а розбір модуляції та робота з антенно-фідерними трактами докуповуються. У молодшій моделі серії ці функції названі серед основних: <a href="{{p,882577}}">Аналізатор спектра SIGLENT SVA1015X</a> робить векторний аналіз і вимірює відстань до пошкодження без доплати.
