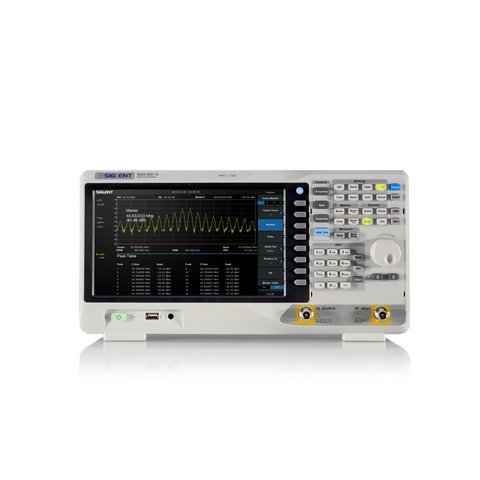

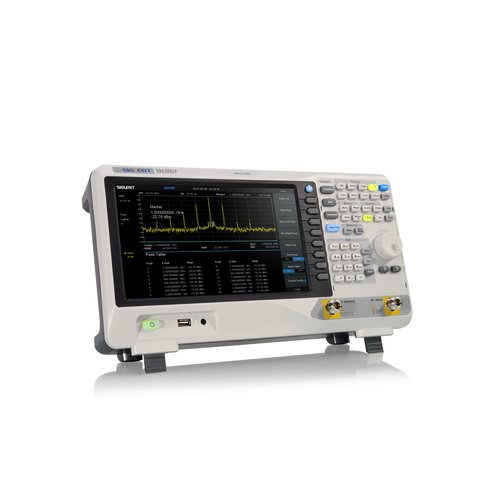

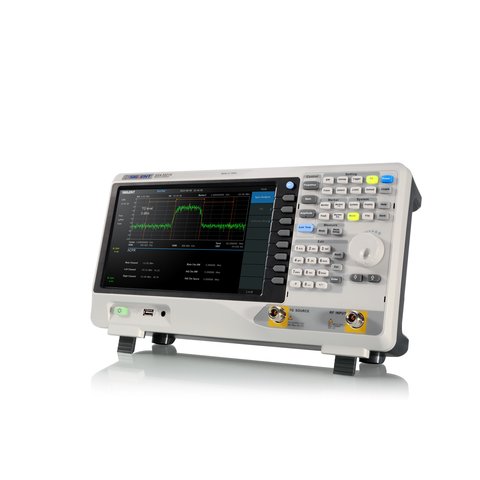

Аналізатор спектра SIGLENT SSA3021X

Код: 869153
Аналізатор спектра SIGLENT SSA3021X
Все про товар
Опис
Характеристики
Відео
82 955 ₴
78 396 ₴
Ціна з ПДВ

Все про товар

4 (1)
Бренд: SIGLENT
Офіційний дистриб'ютор
Сертифікат SIGLENT
6.44 кг 110, 220 V Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Аналізатор спектра серії SSA3000X з частотним діапазоном від 9 кГц до 2,1 ГГц. 10.1-дюймовий кольоровий WVGA-дисплей. Читати далі
82 955 ₴
78 396 ₴
Ціна з ПДВ
82 955 ₴
78 396 ₴
Ціна з ПДВ

Разом з цим товаром купують

Комплект аксесуарів для загальних вимірювань, що включає антени різних діапазонів, кабелі та перехідники. Підходить для аналізаторів спектру серій DSA800 і DSA1000.
ID: 837903

Опис

SIGLENT SSA3021X – аналізатор спектра серії SSA3000X з частотним діапазоном від 9 кГц до 2,1 ГГц. Це легкий і компактний прилад з зручним інтерфейсом і відображенням даних, точний у вимірюваннях, володіє різними функціями для вимірювання РЧ. Може бути використаний для розробки і досліджень, в навчальних цілях, у виробництві, обслуговуванні та інших подібних областях, відповідає сучасним вимогам.

Увага, подарунки! Трекінг-генератор SIGLENT TG-SSA3000X входить в комплект.

Особливості

  • Технологія цифрової ПЧ (проміжної частоти).
  • Діапазон частот від 9 кГц до 2,1 ГГц
  • Відображається середній рівень шуму -161 дБм / Гц (типово)
  • Зрушення фазового шуму -98 дбн / Гц @ 10 кГц
  • Загальна амплітудна похибка <0,7 дБ
  • Мінімальна роздільна здатність смуги пропускання 10 Гц
  • Стандартний передпідсилювач
  • 10.1-дюймовий кольоровий WVGA-дисплей з роздільною здатністю 1024 × 600 пікселів
  • Слідкуючий генератор до 3,2 ГГц (додаткова опція)
  • Комплект для вимірювання ЕМП (додаткова опція)

Технічні характеристики

Модель SSA3032X SSA3021X
Діапазон частот від 9 кГц до 3,2 ГГц від 9 кГц до 2,1 ГГц
Роздільність смуги пропускання (RBW) 10 Гц~1 МГц, послідовно 1-3-10 10 Гц~1 МГц, послідовно 1-3-10
Відображуваний середній рівень шуму -161 дБм/Гц, нормаліз. до 1 Гц (тип.) -161 дБм/Гц, нормаліз. до 1 Гц (тип.)
Фазовий шум <-98 дБн/Гц @1 ГГц, 10 кГц зсув <-98 дБн/Гц @1 ГГц, 10 кГц зсув
Амплітудна похибка < 0.7 дБ < 0.7 дБ
Макс. вхідна напруга 50 В
Вхідний імпеданс 50 Ом номінально
Дисплей 25.65 см (10.1") TFT кольоровий (1024 × 600 пікс.)
Інтерфейси USB, USB-Host, LAN
Розміри 393 × 207 × 116.5 мм
Вага 4,6 кг

Відео

Youtube video

Додаткова інформація

PDF  Завантажити SIGLENT SSA3021X Data Sheet.

Інструкця користувача

PDF  Завантажити інструкцію для SIGLENT SSA3021X.

Комплектація

  • Аналізатор спектра SIGLENT SSA3021X — 1 шт.
  • USB-кабель — 1 шт.
  • Кабель живлення EU — 1 шт.
  • Слідкуючий генератор SIGLENT TG-SSA3000X — 1 шт.
  • CD-диск — 1 шт.
  • Короткий посібник — 1 шт.
  • Сертифікат калібрування — 1 шт.

Додаткові аксесуари

Питання та відповіді

Що показує рівень власних шумів -161 дБм/Гц?
Це межа чутливості: сигнал, слабший за власний шум приладу, на екрані не з'явиться. Значення -161 дБм/Гц нормалізоване до 1 Гц, тобто задає шум у смузі один герц, і при ширшій смузі він зростає. Саме тому для пошуку слабких сигналів звужують роздільність смуги пропускання. Загальна амплітудна похибка приладу менша за 0.7 дБ.
Навіщо роздільність смуги пропускання аж 10 Гц?
RBW визначає, наскільки близькі за частотою сигнали прилад розділить на два піки замість одного горба. Діапазон тут 10 Гц~1 МГц з кроком послідовно 1-3-10. Вузька смуга також знижує шум на екрані, тож слабкий сигнал виходить з-під шумової доріжки. Платою є час: що вужча смуга, то повільніша розгортка, і сканування діапазону затягується.
Що станеться, якщо подати на вхід SSA3021X забагато?
Максимальна вхідна напруга 50 В при номінальному вхідному імпедансі 50 Ом. Вхід аналізатора спектра розрахований на мілівати, а не на вати, тому перевищення виводить з ладу вхідний тракт. З передавачем чи силовим колом працюють лише через атенюатор, і це перше правило роботи з такими приладами. Діапазон частот моделі від 9 кГц до 2,1 ГГц.
Чи потрібен генератор стеження до SSA3021X окремо?
У переліку особливостей генератор стеження до 3,2 ГГц позначений як додаткова опція, проте в комплекті цієї моделі йде генератор SIGLENT TG-SSA3000X. Окремо докуповувати його не доведеться, на відміну від решти серії. З ним прилад знімає характеристики фільтрів і підсилювачів, а не лише спостерігає ефір. Ширший діапазон має аналізатор спектра SIGLENT SSA3032X.

Характеристики

Додаткові характеристики
  • зі слідкуючим генератором
  • з передпідсилювачем НЧ
Максимальна частота
  • 2,1 ГГц

Відео

Youtube video

Відгуки клієнтів

Часто задавані питання

Що показує рівень власних шумів -161 дБм/Гц?

Це межа чутливості: сигнал, слабший за власний шум приладу, на екрані не з'явиться. Значення -161 дБм/Гц нормалізоване до 1 Гц, тобто задає шум у смузі один герц, і при ширшій смузі він зростає. Саме тому для пошуку слабких сигналів звужують роздільність смуги пропускання. Загальна амплітудна похибка приладу менша за 0.7 дБ.

Навіщо роздільність смуги пропускання аж 10 Гц?

RBW визначає, наскільки близькі за частотою сигнали прилад розділить на два піки замість одного горба. Діапазон тут 10 Гц~1 МГц з кроком послідовно 1-3-10. Вузька смуга також знижує шум на екрані, тож слабкий сигнал виходить з-під шумової доріжки. Платою є час: що вужча смуга, то повільніша розгортка, і сканування діапазону затягується.

Що станеться, якщо подати на вхід SSA3021X забагато?

Максимальна вхідна напруга 50 В при номінальному вхідному імпедансі 50 Ом. Вхід аналізатора спектра розрахований на мілівати, а не на вати, тому перевищення виводить з ладу вхідний тракт. З передавачем чи силовим колом працюють лише через атенюатор, і це перше правило роботи з такими приладами. Діапазон частот моделі від 9 кГц до 2,1 ГГц.

Чи потрібен генератор стеження до SSA3021X окремо?

У переліку особливостей генератор стеження до 3,2 ГГц позначений як додаткова опція, проте в комплекті цієї моделі йде генератор SIGLENT TG-SSA3000X. Окремо докуповувати його не доведеться, на відміну від решти серії. З ним прилад знімає характеристики фільтрів і підсилювачів, а не лише спостерігає ефір. Ширший діапазон має <a href="{{p,869154}}">аналізатор спектра SIGLENT SSA3032X</a>.
