Аналізатор спектра RIGOL DSA832E-TG з трекінг-генератором
Все про товар
Також вас можуть зацікавити
Опис
RIGOL DSA832E-TG – це аналізатор спектра серії DSA800. RIGOL DSA832E-TG оснащено простою у використанні цифровою клавіатурою, кольоровим РК-дисплеєм з високою роздільною здатністю та різноманітними інтерфейсами для підключення. Аналізатори спектра серії RIGOL DSA800, зокрема модель RIGOL DSA832E-TG, можуть бути застосовані в широкому спектрі областей використання, а саме навчання, дослідження і розробка, а також у виробництві.
Особливості
- Трекінг-генератор.
- Технологія цифрової ПЧ (проміжної частоти) гарантує надійність та високу якість функціонування аналізатора.
- Діапазон частот від 9 кГц до 3,2 ГГц.
- Відображуваний середній рівень шуму -158 дБм/Гц.
- Зрушення фазового шуму -90 дБн/Гц.
- Загальна амплітудна похибка < 0,3 дБ.
- Мінімальна роздільна здатність смуги пропускання 10 Гц.
- Стандартний передпідсилювач до 3,2 ГГц.
- 8-дюймовий кольоровий TFT РК-дисплей з роздільною здатністю 800×480 пікселів.
Технічні характеристики
| Діапазон частот | від 9 кГц до 3,2 ГГц |
| Роздільність смуги пропускання (RBW) | 10 Гц |
| Відображуваний середній рівень шуму | -158 дБм/Гц |
| Фазовий шум | -100 дБм/Гц (тип.) |
| Амплітудна похибка | < 0,3 дБ |
| Макс. вхідна напруга | від 100 В до 240 В |
| Вхідний імпеданс | 50 Ом номінально |
| Дисплей | 8", TFT РК (800×480 пікс.) |
| Інтерфейси | USB, USB-Host, LAN, IEC/IEEE (GPIB) |
| Розміри | 361,6 × 178,8 × 128 мм |
| Вага | 5,15 кг |
Інструкція користувача
Завантажити інструкцію для RIGOL DSA832E-TG.
Комплектація
- Аналізатор спектра RIGOL DSA832E-TG — 1 шт.
- Кабель живлення — 1 шт.
- Передпідсилювач (100 кГц до 3,2 ГГц) — 1 шт.
- Інструкція користувача — 1 шт.
Характеристики
| Додаткові характеристики |
|
| Максимальна частота |
|
Відео
Відгуки клієнтів
Часто задавані питання
Що дає DSA832E-TG передпідсилювач у комплекті?
Передпідсилювач від 100 кГц до 3,2 ГГц іде в комплекті й охоплює весь діапазон приладу. З ним відображуваний середній рівень шуму -158 дБм/Гц, тож слабкі сигнали піднімаються над шумовою доріжкою. Разом із генератором стеження аналізатор знімає частотні характеристики фільтрів і трактів. Роздільність смуги до 10 Гц, вхідний імпеданс 50 Ом.
Яку роздільність смуги має DSA832E-TG?
Мінімальна роздільність смуги пропускання 10 Гц. Такої вузької смуги досить, щоб розділити близькі за частотою сигнали й опустити шумову доріжку, хоча розгортка при цьому сповільнюється. Фазовий шум в описі наведено двічі з різними значеннями: -90 дБн/Гц в особливостях і -100 дБм/Гц (тип.) у таблиці, тож цю цифру варто уточнити. Діапазон від 9 кГц до 3,2 ГГц.
Які габарити й роз'єми має DSA832E-TG?

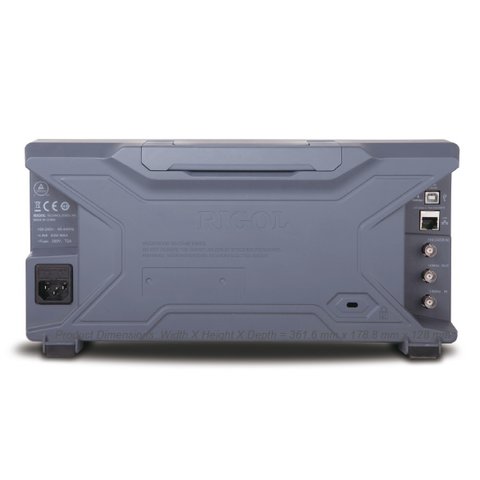

Прилад розміром 361,6 × 178,8 × 128 мм і вагою 5,15 кг, з 8-дюймовим TFT-дисплеєм 800×480 пікселів. Інтерфейси: USB, USB-Host, LAN і IEC/IEEE (GPIB). Живиться від мережі від 100 В до 240 В. У комплекті, крім аналізатора, кабель живлення, передпідсилювач від 100 кГц до 3,2 ГГц та інструкція користувача.
