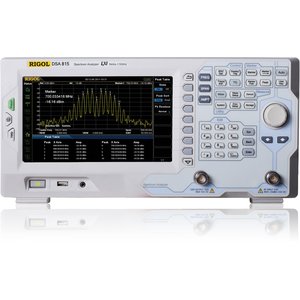

Аналізатор спектра RIGOL DSA815-TG зі слідкуючим генератором
Все про товар
- Львів
Разом з цим товаром купують
Опис
Цифровий аналізатор спектра RIGOL DSA815 один з представників компактних бюджетних аналізаторів спектра серії DSA800. RIGOL DSA815 оснащено простою у використанні цифровою клавіатурою, кольоровим РК-дисплеєм з високою роздільною здатністю та різноманітними інтерфейсами для підключення. Аналізатори спектра серії RIGOL DSA800, зокрема модель DSA815, можуть бути застосовані в широкому спектрі областей використання, а саме навчання, дослідження і розробка, а також у виробництві.
В комплект входить 1,5 ГГц слідкуючий генератор.
Особливості
- Діапазон частот від 9 кГц до 1,5 ГГц
- Типове –135 дБм відображення середнього рівня шуму (DANL)
- Загальна амплітудна похибка < 1.5 дБ
- Мінімальна роздільна здатність смуги пропускання 100 МГц
- EMI фільтр і квазіпіковий детектор (опційно)
- Попередній підсилювач і функція демодуляції AM/FM
- 1,5 ГГц слідкуючий генератор в комплекті
- 8-дюймовий кольоровий РК-дисплей з роздільною здатністю 800×480 точок
- Інтерфейси: LAN, USB-хост, USB та GPIB (опційно)
- Компактний, легкий
Технічні характеристики
Частота
| Діапазон частот | від 9 кГц до 1,5 МГц | |
| Внутрішня | ||
|---|---|---|
| Основна частота | 10 МГц | |
| Швидкість старіння | <2 мд/рік | |
| Температурна стабільність | від 20 ºC до 30 ºC | <2 мд |
| Точність зчитування частоти | ||
| Роздільна здатність маркера | інтервал/ (точка розгортки-1) | |
| Похибка маркера | ± (відображена частота × похибка опорної частоти +1% × інтервал +10% × роздільна здатність смуги пропускання + роздільна здатність маркера) | |
| Маркер лічильника частоти | ||
| Роздільна здатність | 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц | |
| Похибка | ± (відображена частота × похибка частоти + роздільна здатність лічильника частоти) × похибка частоти + (0,65% x смуга огляду) | |
| Інтервал частот | ||
| Діапазон | 0 Гц, від 100 Гц до 1,5 ГГц | |
| Похибка | ± інтервал/ (точка розгортки - 1) | |
| Односмуговий фазовий шум | ||
| Сигнал несучої частоти | 10 кГц | <-88 дБн / Гц typ. |
| Смуга пропускання | ||
| Роздільна здатність смуги пропускання (-3дБ) | 100 Гц до 1 MГц, послідовно 1–3–10 | |
| Похибка роздільної здатності смуги пропускання | < 5%, номін. | |
| Фільтр, роздільна здатність форм-фактора (60 дБ: 3 дБ) | <5, номін. | |
| Роздільна здатність смуги пропускання відеосигналу (VBW) (-3дБ) | від 1 Гц до 3 МГц, послідовно 1–3–10 | |
Амплітуда
| Діапазон вимірювання | ||
|---|---|---|
| Діапазон | DANL до +20 дБм | |
| Макс. значення рівня вхідного сигналу | ||
| Постійна напруга | 50 В | |
| Потужність РЧ незатухаючої гармоніки | аттенюація РЧ ≥ 30 дБ | 20 дБм (100 мВт) |
| Макс. рівень спотворення | 30 дБм (1 Вт) | |
| Показник середнього рівня шумів (DANL) | ||
| аттенюація РЧ 0 дБ, смуга пропускання РЧ=100 Гц, смуга пропускання ВЧ=10 Гц, давач вибірки | ||
| DANL (попередній підсилювач вкл.) | ||
| від 100 кГц до 1 МГц | <-90 дБм - 6 × (f/MГц)дБ, typ. -110 дБм | |
| від 1 МГц до 1,5 МГц | <-110 дБм +6 × (f/МГц)дБ, typ. -115 дБм | |
| DANL (попередній підсилювач вкл.) | від 100 кГц до 1 МГц | <-110 дБм - 130 дБм |
| від 1 МГц до 1,5 МГц | <-130 дБм + 6 × (f/МГц)дБ, typ. -135 дБм | |
| Параметри відображення | ||
| Логарифмічна вісь | від 1 дБ до 200 дБ | |
| Лінійна вісь | від 0 до контрольного рівня | |
| Кількість елементів зображення | Звичайний | 601 |
| Кількість індикацій | 3 + мат. індикації | |
| Показанні вимірювання | власна частота, від'ємний пік, додатній пік, частотна вибірка, середньоквадратична амплітуда, середне значення напруги, квазіпік | |
| Функція трасирування | очищення запису, мін. и макс. утримування, середні значення, перегляд, вимкнення | |
| Значення горизонтальної осі | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
| Частотна характеристика | ||
| Затухання в діапазоні радіочастот 10 дБ , відносно до 50 MГц, від 20 ºC до 30 ºC | ||
| Частотна характеристика (попередній підсилювач викл.) |
від 100 кГц до 1,5 МГц | ≤0,7 дБ |
| Частотна характеристика (попередній підсилювач вкл.) |
від 1 МГц до 1,5 МГц | ≤1,0 дБ |
| Похибка регулювання вхідної аттенюації | ||
| Діапазон регулювання | від 0 до 30 дБ, по 1 дБ | |
| Похибка регулювання | fc=50MГц, відносно 10 дБ, від 20 ºC до 30 ºC | < 0,5 дБ |
| Похибка абсолютної амплітуди | ||
| Похибка | fc=50 MГц, піковий детектор, попередній підсилювач викл., аттенюація РЧ 10 дБ, вхідний сигнал = -10 дБм, 20 ºC до 30 ºC |
± 0.4 дБ |
| Контрольний рівень | ||
| Діапазон | від - 100 дБм до + 20 дБм, по 1 дБ | |
| Роздільна здатність | Логарифмічна шкала | 0.01 дБ |
| Лінійна шкала | 4 знаки | |
| Похибка | <0.1 дБ, номін. | |
| Похибка вимірювання рівня | ||
| Похибка вимірювання рівня | достовірність 95%, S/N > 20 дБ, смуга пропускання РЧ = смуга пропускання ВЧ = 1кГц, попередній підсилювач вимкн., 10 MГц < fc < 3 ГГц, від 20 ºC до 30 ºC |
<1,0 дБ, номін. |
| КСХН вхідної РЧ | ||
| затухання РЧ 10 дБ | ||
| КСХН (коефіцієнт стоячої хвилі напруги) | від 1 МГц до 1,5 МГц | <1,8 |
| Інтермодуляція | ||
| Придушення 1 гармоніки (SHI) | +40 дБм | |
| Інтермодуляційне спотворення 3-го порядку (TOI) | fc > 30 МГц | +10 дБм |
| Завади | ||
| Відеочастота | <-60 дБн | |
| Проміжна частота | <-60 дБн | |
| Власні завади | <-88 дБм, об. | |
| Інші завади | відносно місцевого гетеродина приймача (LO), відносно АЦП відносно субгармоніки першого LO відносно гармоніки першого LO |
<-60 дБн |
| Вхідні взаємопов'язані завади | рівень: -30 дБм | <-60 дБм, об. |
Розгортка
| Діапазон періоду розгортки | 100 Гц ≤ інтервал ≤1,5 ГГц | від 10 мс до 1500 с |
| інтервал = 0 | від 20 мкс до 1500 с | |
| Похибка періоду розгортки | 100 Гц ≤ інтервал ≤1,5 ГГц | 5%, номін. |
| інтервал = 0 | 0,5%, номін. | |
| Режим розгортки | тривалий, одиночний |
Функції синхронізації
| Джерела запуска | вільний хід, відео, зовнішній запуск |
| Рівень входу зовнішньої синхронізації | 5 В рівень TTL |
Вимірювальний генератор
| Вихідний сигнал ВГ | ||
|---|---|---|
| Діапазон частот | від 9 кГц до 1,5 МГц | |
| Рівень вихідного сигналу | від - 20 дБм до 0 дБм, по 1 дБ | |
| Лінійність вихідного сигналу | від 1 МГц до 1,5 МГц | ± 3 дБ |
Виходи і входи
| Вхід РЧ | ||
|---|---|---|
| Опір | 50 Ом | |
| З'єднувач | роз'єм типу N | |
| Вихід ВГ | ||
| Опір | 50 Ом | |
| Підключення | роз'єм типу N | |
| Probe Power | ||
| 10 MГц опорна частота на вході / 10 MГц опорна частота на виході / вхід зовнішньої синхронізації | ||
| Підключення | BNC вхід | |
| Амплітуда еталонного сигналу, 10 МГц | від 0 дБм до 10 дБм | |
| Вольтаж при запуску | 5 В рівень TTL | |
| USB | ||
| USB хост | підключення | роз'єм типу B |
| протокол | Версія 2.0 | |
| USB | підключення | роз'єм типу A |
| протокол | Версія 2.0 | |
Загальні характеристики
| Дисплей | ||
|---|---|---|
| Тип | TFT LCD | |
| Роздільна здатність | 800 × 480 | |
| Габарити | 8" | |
| Кольори | 65536 | |
| Принтери, що підтримуються приладом | ||
| Протокол | PictBridge | |
| Керування | ||
| USB | USB TMC | |
| LAN інтерфейс | 10/100 Base-T, RJ-45 | |
| IEC/IEEE bus (GIB) | з (в комплект не входить) USB-GPIB | IEEE488.2 |
| Пам'ять | ||
| Пам'ять | флеш-диск (вбудований) USB диск (не входить в комплект) |
|
| Джерело живлення | ||
| Напруга живлення | від 100 В до 240 В, номін. | |
| Частота напруги живлення | від 45 Гц до 440 Гц | |
| Потужність споживання | стнд. 35 Вт, макс. 50 Вт | |
| Температура | ||
| Температура зберігання | від -20 ºC до 70 ºC | |
| Габарити | ||
| Ш × В × Г | 361 × 178 × 128 мм | |
Додаткова інформація
Завантажити інструкцію для аналізатора спектра RIGOL DSA815
Завантажити додаткову інформацію (Data Sheet) для RIGOL DSA815-TG (англ.).
Комплектація
- Аналізатор сигналів RIGOL DSA815 — 1 шт.
- Слідкуючий генератор 1,5 ГГц — 1 шт.
- Кабель живлення — 1 шт.
Опціональні аксесуари
- Фільтр ЕМП і квазіпіковий детектор
- Набір для вимірювання КСХН
- Міст для вимірювання КСХН
- Розширений набір для вимірювань
- RF демонстраційний набір (передавач)
- USB-GPIB конвертер інтерфейсів
- Набір аксесуарів для цифрового аналізатора спектра
Характеристики
| Максимальна частота |
|
| Додаткові характеристики |
|
Відгуки клієнтів
Часто задавані питання
Що таке генератор стеження і навіщо він в аналізаторі спектра?
Це генератор, частота якого крокує синхронно з розгорткою аналізатора: у кожен момент він видає рівно ту частоту, яку прилад зараз дивиться. Підключивши вихід генератора до входу схеми, а вхід аналізатора до її виходу, ви одразу бачите амплітудно-частотну характеристику. Без нього аналізатор лише слухає ефір, з ним стає вимірювальним стендом. У DSA815-TG генератор стеження на 1,5 ГГц входить у комплект.
Що дає квазіпіковий детектор з фільтром ЕМП?
Це набір для попередньої перевірки на електромагнітну сумісність. Квазіпіковий детектор зважує імпульсні завади так, як це роблять нормативи, тому результат можна порівнювати з межами стандарту, а не з довільною цифрою. Фільтр ЕМП задає потрібні смуги вимірювання. У DSA815 ці функції опційні, як і GPIB, і саме вони перетворюють бюджетний аналізатор на інструмент передсертифікаційних випробувань.
Яку потужність можна подати на вхід DSA815?
Потужність РЧ незгасальної гармоніки 20 дБм (100 мВт) при атенюації РЧ не менше ніж 30 дБ, а максимальний рівень до пошкодження 30 дБм (1 Вт). Постійна напруга на вході не більша за 50 В. Перевищення означає вигорілий вхідний змішувач, а це найдорожчий ремонт такого приладу. Тому перед підключенням до передавача завжди ставлять зовнішній атенюатор.
