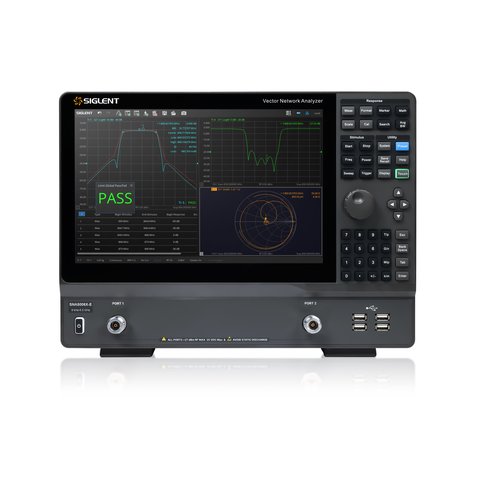

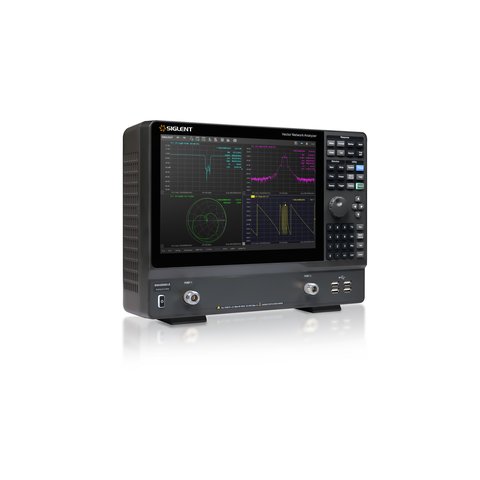

Векторний аналізатор спектра SIGLENT SNA5006X-E

Код: 930371
Векторний аналізатор спектра SIGLENT SNA5006X-E
Все про товар
Опис
Відео
436 818 ₴
Ціна з ПДВ

Все про товар

Бренд: SIGLENT
Офіційний дистриб'ютор
Сертифікат SIGLENT
Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Діапазон частот до 6,5 ГГц. Вимірювання S-параметрів, добротності та імпедансу. Підтримка TDR-аналізу, калібрування SOLT/TRL та Bias Tee. Сенсорний дисплей та віддалене керування Читати далі
436 818 ₴
Ціна з ПДВ
436 818 ₴
Ціна з ПДВ

Опис

SIGLENT SNA5006X-E – це векторний аналізатор спектра з робочим діапазоном частот від 9 кГц до 6,5 ГГц, що підтримує вимірювання 2-портових параметрів розсіювання (S-параметрів), диференційних параметрів та параметрів у часовій області. Аналізатори серії SNA5000X-E є ефективними інструментами для визначення добротності (Q-фактора), смуги пропускання та внесених втрат фільтрів.

Вони оснащені функціями перетворення імпедансу, переносу площини вимірювання, моделювання оснастки, а також процедурами видалення та вставки адаптера. У приладах реалізовано п'ять типів сканування: лінійне за частотою, логарифмічне за частотою, сканування за потужністю, режим фіксованої частоти (CW-Time) та сегментоване сканування.

Для забезпечення максимальної гнучкості, серія SNA5000X-E також підтримує такі методи корекції параметрів розсіювання: SOLT (коротке замикання-холостий хід-навантаження-перемичка), SOLR (з невідомою перемичкою), TRL (трійник-відбиття-лінія), Response (частотний відгук) та Enhanced Response (розширений частотний відгук).

Особливості

  • Широкий функціонал аналізу: підтримка вимірювання S-параметрів, диференційних параметрів, а також розширений аналіз у часовій області (TDR) та вбудований спектральний аналіз
  • Висока точність та динаміка: динамічний діапазон до 125 дБ (типове значення) та частотна роздільна здатність 1 Гц дозволяють проводити прецизійні вимірювання навіть слабких сигналів
  • Гнучке калібрування та корекція: підтримка передових методів калібрування (SOLT, TRL, SOLR) та функцій моделювання оснастки для мінімізації похибок під час підключення пристроїв
  • Сучасний інтерфейс: великий 12,1-дюймовий сенсорний дисплей та підтримка відеовиходу HDMI забезпечують зручність керування та візуалізації даних
  • Інтеграція в системи: повна підтримка команд SCPI, Labview та віддаленого керування через вебсервер для автоматизації лабораторних і виробничих тестів
  • Вбудована подача зміщення (Bias Tee): дозволяє подавати живлення на активні пристрої безпосередньо через порти аналізатора без зовнішніх розв'язок

Технічні характеристики

Модель SNA5003X-E SNA5006X-E
Діапазон частот 9 кГц-3 ГГц 9 кГц-6,5 ГГц
Кількість портів 2
Частотна роздільна здатність 1 Гц
Роздільна здатність рівня 0,05 дБ
Діапазон проміжної смуги частот 1 Гц~10 МГц
Кількість точок 2~20001
Налаштування діапазону рівня вихідного сигналу -40 дБм ~ +10 дБм
Динамічний діапазон 125 дБ (тип.)
Типи калібрування калібрування відгуку, покращене калібрування відгуку, повне однопортове калібрування, повне двопортове калібрування, калібрування TRL
Типи вимірювань вимірювання S-параметрів, вимірювання диференційних параметрів, вимірювання в режимі приймача, аналіз параметрів у часовій області, перетворення імпедансу, моделювання оснастки, видалення/вставка адаптера, розширений аналіз параметрів у часовій області (TDR), спектральний аналіз
Подача зміщення (Bias Tee) підтримується

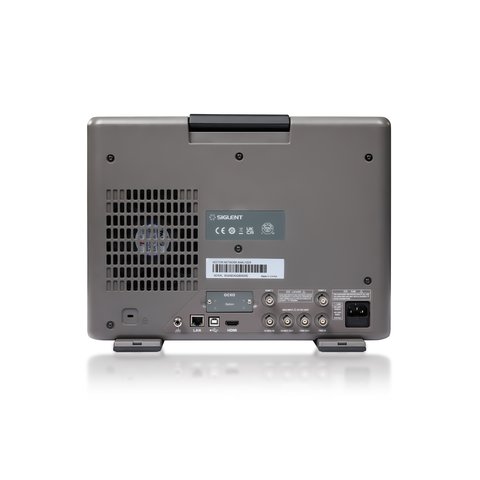

Інтерфейси LAN, USB-пристрій, USB-хост (USB-GPIB)
Віддалене керування SCPI / Labview / IVI на основі USB-TMC / VXI-11 / Socket / Telnet / Вебсервер
Дисплей 12,1-дюймовий сенсорний
Відеовихід HDMI
Габарити 378 мм × 284 мм × 126 мм
Вага 5,4 кг

Відео

Youtube video

Посібник користувача

PDF  Завантажити посібник користувача для SIGLENT SNA5006X-E (англ.).

Комплектація

  • Векторний аналізатор спектра SIGLENT SNA5006X-E — 1 шт.
  • Кабель живлення — 1 шт.
  • USB-кабель — 1 шт.
  • Захисна кришка для дисплея — 1 шт.
  • Бездротова миша — 1 шт.
  • Сертифікат калібрування — 1 шт.
  • Короткий посібник — 1 шт.

Питання та відповіді

Коли SNA5006X-E кращий вибір, ніж SNA5012A?
Коли важливі ширша смуга ПЧ і вбудована подача зміщення. SNA5006X-E задає смугу ПЧ від 1 Гц до 10 МГц, а Bias Tee в ньому вбудований і живить активний пристрій безпосередньо через порти. У SNA5012A смуга ПЧ від 10 Гц до 3 МГц, Bias-Tees опційні із зовнішнім джерелом, зате діапазон до 8,5 ГГц проти 6,5 ГГц і вихідний рівень від -55 дБм, а не від -40 дБм. Обидва двопортові, динамічний діапазон 125 дБ.
Для чого SNA5006X-E аналіз у часовій області?
Аналіз у часовій області, зокрема розширений TDR, перераховує частотну характеристику в картину відбиттів уздовж лінії. Так видно, де в кабелі, роз'ємі чи доріжці плати змінюється імпеданс. У SNA5006X-E він доступний поряд з вимірюванням S-параметрів, диференціальних параметрів, режимом приймача й вбудованим спектральним аналізом. Прилад двопортовий і працює від 9 кГц до 6,5 ГГц.
Скільки точок сканування підтримує SNA5006X-E?
Сканування вміщує від 2 до 20001 точки. Густота точок разом зі смугою ПЧ від 1 Гц до 10 МГц визначає, як швидко йде вимірювання і чи не проскочить вузький резонанс. Воно буває лінійним чи логарифмічним за частотою, за потужністю, на фіксованій частоті (CW-Time) або сегментованим, де густоту задають окремо для кожної ділянки. Роздільність за частотою 1 Гц.

Відео

Youtube video

Відгуки клієнтів

Часто задавані питання

Коли SNA5006X-E кращий вибір, ніж SNA5012A?

Коли важливі ширша смуга ПЧ і вбудована подача зміщення. SNA5006X-E задає смугу ПЧ від 1 Гц до 10 МГц, а Bias Tee в ньому вбудований і живить активний пристрій безпосередньо через порти. У <a href="{{p,926734}}">SNA5012A</a> смуга ПЧ від 10 Гц до 3 МГц, Bias-Tees опційні із зовнішнім джерелом, зате діапазон до 8,5 ГГц проти 6,5 ГГц і вихідний рівень від -55 дБм, а не від -40 дБм. Обидва двопортові, динамічний діапазон 125 дБ.

Для чого SNA5006X-E аналіз у часовій області?

Аналіз у часовій області, зокрема розширений TDR, перераховує частотну характеристику в картину відбиттів уздовж лінії. Так видно, де в кабелі, роз'ємі чи доріжці плати змінюється імпеданс. У SNA5006X-E він доступний поряд з вимірюванням S-параметрів, диференціальних параметрів, режимом приймача й вбудованим спектральним аналізом. Прилад двопортовий і працює від 9 кГц до 6,5 ГГц.

Скільки точок сканування підтримує SNA5006X-E?

Сканування вміщує від 2 до 20001 точки. Густота точок разом зі смугою ПЧ від 1 Гц до 10 МГц визначає, як швидко йде вимірювання і чи не проскочить вузький резонанс. Воно буває лінійним чи логарифмічним за частотою, за потужністю, на фіксованій частоті (CW-Time) або сегментованим, де густоту задають окремо для кожної ділянки. Роздільність за частотою 1 Гц.
