Програмне розширення "Рефлектометр" SIGLENT SNA5000-TDR
Все про товар
Опис
Цей товар – ліцензійний ключ, який використовується для активації цієї функції в вашому приладі.

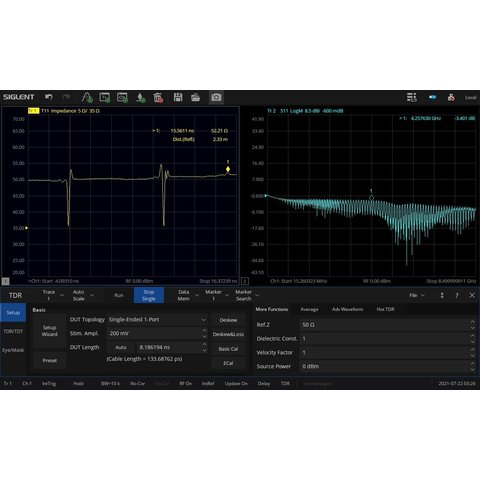

SIGLENT SNA5000-TDR – це програмне розширення, яке додає розширені можливості вимірювання методом рефлектометрії у часовій області (Time Domain Reflectometry, TDR) та вимірювання передачі у часовій області (Time Domain Transmission, TDT) до аналізаторів спектра серії SIGLENT SNA5000A. Ця опція дозволяє інженерам точно знаходити розриви імпедансу, несправності та відбиття в кабелях, доріжках друкованих плат, роз'ємах та високошвидкісних з'єднаннях.
Перетворюючи дані S-параметрів із частотної області в часову, опція SNA5000-TDR забезпечує наочне та інтуїтивно зрозуміле уявлення про проблеми цілісності сигналу, які важко або неможливо виявити лише за допомогою вимірювань у частотній області.
Особливості
- Повноцінні вимірювання TDR / TDT: аналіз імпедансу залежно від відстані, відбиттів і характеристик передачі з високою просторовою роздільністю
- Пошук несправностей і неоднорідностей: точне виявлення обривів, коротких замикань, невідповідності імпедансу, перехідних отворів, роз'ємів і дефектів кабелів
- Розширені інструменти аналізу в часовій області: часове стробування (gating), застосування віконних функцій (windowing), покрокове усунення відбиттів (peeling) та компенсація електричної затримки
- Диференціальні та несиметричні вимірювання: ідеально підходять для високошвидкісних послідовних інтерфейсів, диференціальних пар і друкованих плат з контрольованим імпедансом
- Моделювання діаграми ока та аналіз джитера: візуалізація якості сигналу й часових запасів для високошвидкісних цифрових застосувань
- Повна інтеграція з аналізатором: спільне використання калібрувань, маркерів і налаштувань вимірювань між режимами частотної та часової областей
- Програмна ліцензія: активується за допомогою ліцензійного ключа, тож додаткове апаратне забезпечення не потрібне
Застосування
- Аналіз цілісності сигналу
- Характеризація доріжок і перехідних отворів друкованих плат
- Тестування кабелів і роз'ємів
- Перевірка високошвидкісних цифрових пристроїв
- Пошук і діагностика несправностей
- Науково-дослідні роботи та розширене виробниче тестування
Комплектація
- Програмне розширення "Рефлектометр" SIGLENT SNA5000-TDR — 1 шт.
Сумісність
- Аналізатор спектра SIGLENT SNA5012A
- Аналізатор спектра SIGLENT SNA5002A
- Аналізатор спектра SIGLENT SNA5004A
- Аналізатор спектра SIGLENT SNA5014A
- Аналізатор спектра SIGLENT SNA5022A
- Аналізатор спектра SIGLENT SNA5032A
