| Модель |
SDS7804AP |

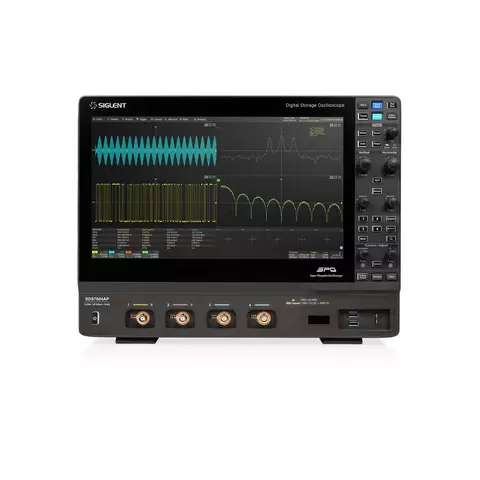

SDS7604AP |
| Аналогові канали |
4 + EXT |
| Смуга пропускання |
8 ГГц на кожний канал |
6 ГГц на кожний канал |
| Вертикальна роздільна здатність |
12 біт
до 16 біт у режимі ERES |
| Частота дискретизації (макс.) |
20 Гвиб/с на кожний канал |
Глибина пам'яті
(макс.) |
1 ГБ/канал (1 или 2 канала)
500 МБ/канал (3 или 4 канала) |
Швидкість захоплення осцилограм
(макс.) |
1 000 000 осц/с |
| Тип запуску |
Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial |
| Серійний запуск та декодування |
стандартні: I2C, SPI, UART, CAN, LIN
опціонально: CAN FD, CAN XL (лише декодування), FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (лише декодування), ARINC429, USB 2.0 (лише декодування) |
| Вимірювання |
60+ параметрів, підтримка статистики, гістограми, тренду та треку |
| Математичні функції |
4 траси
32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. Підтримує редактор формул |
| Аналіз даних |
пошук, навігація, історія, масковий тест, цифровий вольтметр, частотомір, гістограма форми сигналу, діаграма Боде, аналіз потужності, аналіз глазкової діаграми/джиттера, сканування сигналу, тест на відповідність стандартам (USB 2.0, 100Base-TX, 1000Base-T, 2 100Base-T1, 1000Base-T1, MIPI-DPHY) |
| Цифрові канали |
16; максимальна частота дискретизації до 1 Гвиб/с; глибина пам'яті до 50 Мб |
| Генератор сигналів (опціонально) |
вбудований, частота до 50 МГц, частота дискретизації 125 Мвиб/с, пам'ять 16 кб |
| Процесорна система |
Intel Core i3-8100 або новіше, 32 ГБ пам'яті, 250 ГБ сховища, операційна система Linux |
| Інтерфейси |
вхід/вихід: 4× USB Host 3.1 Gen 1, 2× USB 3.0 Host, USB 2.0 Device (USBTMC), 2× 1000M LAN (VXI-11+SCPI, Telnet (5024)+SCPI, Socket (5025)+SCPI, LXI, WebServer)
дисплей: 1× DVI-D: до 1920x1200 за 60 Гц; 1× DP 1.2: до 4096×2304 за 60 Гц; 1× HDMI 1.4: до 4096×2160 при 60 Гц
аудіо: мікрофонний вхід, аудіовихід
інші: зовнішній вхід тригера, Aux-вихід (TRIG OUT, PASS/FAIL), вхід 10 МГц, вихід 10 МГц |
| Щуп (стандартний) |
500 МГц, по 1 щупу для кожного каналу |
| Дисплей |
15,6-дюймовий HD TFT-ЖК сенсорний ємнісний (1920×1080) |
| Вхідна напруга та частота |
100 ~ 240 В (середньоквадратичне значення), 50/60 Гц |
| Споживана потужність |
макс. 440 Вт, стандарт 250 Вт, стандарт у режимі очікування 4 Вт |
| Габарити |
ширина × висота × глибина
без ніжок: 444,5 мм × 334 мм × 176,4 мм
з ніжками: 444,5 мм × 367 мм × 176,4 мм |
| Вага |
вес нетто 10,6 кг, вес брутто 17,0 кг |
