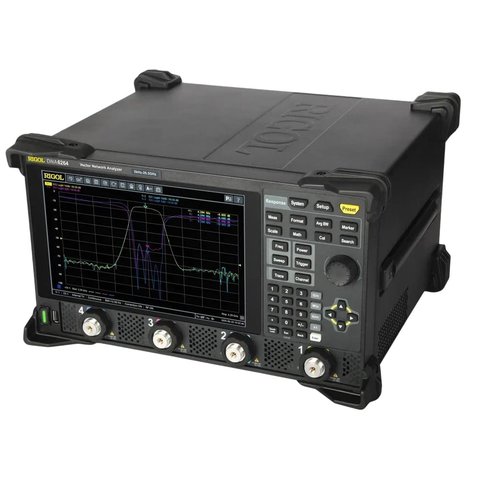

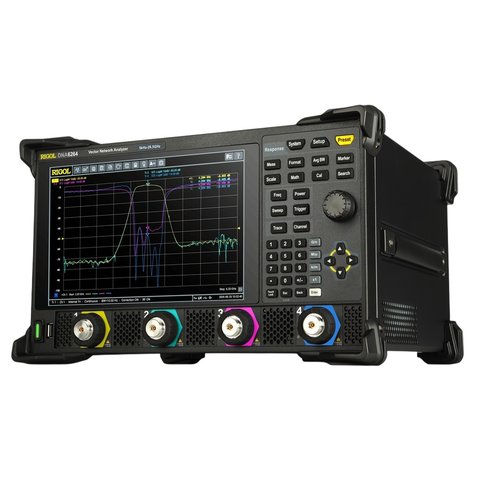

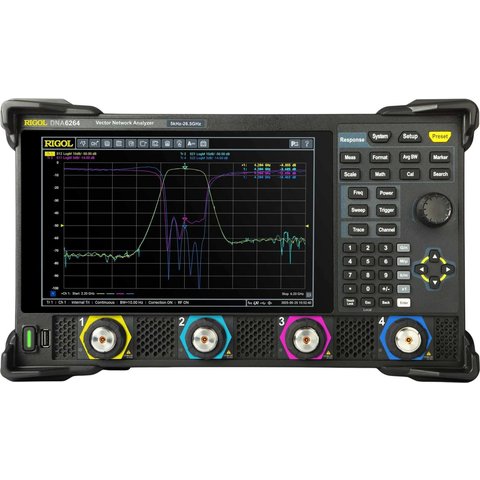

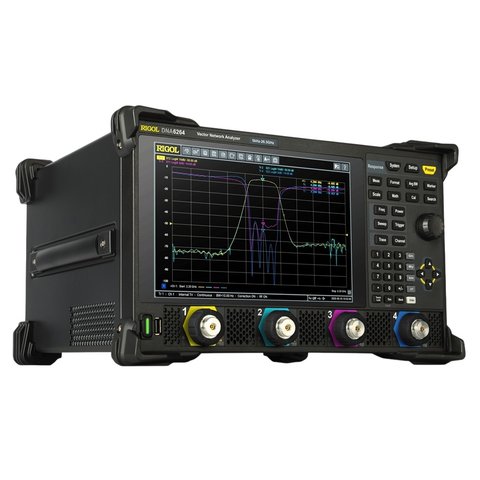

Векторний аналізатор спектра RIGOL DNA6264

Код: 930765
Векторний аналізатор спектра RIGOL DNA6264
Все про товар
Опис
Характеристики
Відео
2 601 374 ₴
Ціна з ПДВ

Все про товар

Бренд: RIGOL
Офіційний дистриб'ютор
Сертифікат RIGOL
10 кг Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Діапазон частот: 5 кГц - 26,5 ГГц. 4 порти. Рівень шуму траси: 0,003 дБ. Динамічний діапазон: до 127 дБ (тип.). Діапазон проміжної смуги частот: 1 Гц~10 МГц. Екран: 10,1ʺ, сенсор Читати далі
2 601 374 ₴
Ціна з ПДВ
2 601 374 ₴
Ціна з ПДВ

Опис

RIGOL DNA6264 – це 4-портовий векторний аналізатор спектра (VNA), призначений для точних RF- і НВЧ-вимірювань у діапазоні від 5 кГц до 26,5 ГГц. Модель орієнтована на інженерів R&D, виробничі команди, телеком-фахівців і лабораторії, яким потрібен професійний інструмент для аналізу S-параметрів, імпедансу, КСХН, характеристик антен, а також амплітудно-частотних, фазо-частотних характеристик і групової затримки мікрохвильових мереж. Прилад підтримує широке розмаїття методів калібрування, зокрема і електронні, та різноманітні формати візуалізації даних, серед яких діаграма Сміта, полярна діаграма, логарифмічна та лінійна амплітуда.

Завдяки підтримці стандартних інтерфейсів USB, LAN та HDMI, модель DNA6264 легко інтегрується з іншим обладнанням для комплексного тестування. Поєднуючи в собі високу точність, сенсорне керування та інтуїтивний програмний інтерфейс, серія DNA6000 водночас вирізняється компактними розмірами, малою вагою та низьким рівнем шуму, що робить цей аналізатор практичним і зручним рішенням як для науково-дослідних лабораторій, так і для серійного виробництва у сфері мікрохвильової техніки, зв’язку та електроніки.

Особливості

  • Широкий діапазон та роздільна здатність: робочий діапазон 5 кГц – 26,5 ГГц із частотною роздільною здатністю 1 Гц дозволяє працювати як з базовими RF-компонентами, так і зі складними телекомунікаційними трактами
  • Багатопортовість: чотири порти вимірювання значно спрощують тестування багатопортових пристроїв, підсилювачів, фільтрів і антен без необхідності перемикання кабелів
  • Висока точність сигналу: динамічний діапазон до 127 дБ (типовий) та низький шум траси 0,003 дБ забезпечують стабільність результатів під час аналізу слабких сигналів
  • Гнучкість налаштувань: регульована смуга пропускання ПЧ (IFBW) від 1 Гц до 10 МГц та максимальна вихідна потужність 10 дБм дозволяють адаптувати прилад під специфічні тестові сценарії
  • Інтеграція та віддалена робота: підтримка інтерфейсів LAN, USB (Device/Host), HDMI, GPIB та Application I/O у поєднанні з Web Control забезпечує безперешкодну інтеграцію в автоматизовані вимірювальні системи
  • Ергономіка: 10,1-дюймовий HD-дисплей, підтримка фізичних клавіш та можливість підключення зовнішньої клавіатури й миші гарантують максимальну зручність керування як у польових, так і в лабораторних умовах

Технічні характеристики

Діапазон частот 5 кГц – 26,5 ГГц
Кількість портів 4
Роздільна здатність по частоті 1 Гц
Максимальна вихідна потужність 0 дБм (5 кГц–100 кГц); 5 дБм (100 кГц–10 МГц); 10 дБм (10 МГц–6,5 ГГц); 8 дБм (6,5–14 ГГц); 6 дБм (14–20 ГГц); 0 дБм (20–26,5 ГГц)
Діапазон регулювання потужності від -40 до +10 дБм (залежно від частоти)
Динамічний діапазон (тип.) 115 дБ (100 кГц–10 МГц); 127 дБ (10 МГц–6,5 ГГц); 122 дБ (6,5–14 ГГц); 115 дБ (14–20 ГГц); 110 дБ (20–26,5 ГГц)
Шум трасування 0,003 дБ RMS (тип.)
Смуга пропускання ПЧ 1 Гц – 10 МГц
Кількість точок розгортки 1 – 100 001
Тип РЧ-роз'єму 3,5 мм, різьбовий (Threaded Male)
Вхідний імпеданс РЧ-порту 50 Ом (ном.)
Дисплей 10,1" HD сенсорний 1280×800, ємнісний
Інтерфейси LAN, USB Device, USB Host, HDMI, GPIB, Application I/O
Дистанційне керування Web Control, SCPI-команди
Операційна система Linux
Внутрішня пам'ять 256 ГБ
Живлення 100–240 В AC, 50/60 Гц
Споживана потужність 200 Вт
Габарити 358,1 мм × 214,8 мм × 300 мм
Вага без пакування менше ніж 13 кг
Монтаж у стійку 5U
Робоча температура 0 – 40 °C
Калібрування підтримка механічного та електронного (ECal) калібрування; типи SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Through
Гарантія 3 роки на основний прилад
Інтервал калібрування 18 місяців

Відео

Youtube video

Посібник користувача

PDF  Завантажити посібник користувача для RIGOL DNA6264 (англ.)

Повний технічний опис

PDF  Завантажити технічний опис RIGOL DNA6264 (англ.)

Комплектація

  • Векторний аналізатор спектра RIGOL DNA6264 — 1 шт.
  • Кабель живлення — 1 шт.

Питання та відповіді

Чи на всьому діапазоні DNA6264 дає 10 дБм на виході?
Ні, 10 дБм прилад видає лише від 10 МГц до 6,5 ГГц. Нижче й вище потужність менша: 0 дБм від 5 кГц до 100 кГц, 5 дБм від 100 кГц до 10 МГц, 8 дБм від 6,5 до 14 ГГц, 6 дБм від 14 до 20 ГГц і знову 0 дБм від 20 до 26,5 ГГц. Регулювання потужності від -40 до +10 дБм залежно від частоти. Для підсилювачів і довгих трактів на верхніх частотах цей запас варто враховувати заздалегідь.
Де динамічний діапазон DNA6264 найбільший?
Заявлені 127 дБ (тип.) діють від 10 МГц до 6,5 ГГц. На краях діапазону він менший: 115 дБ від 100 кГц до 10 МГц, 122 дБ від 6,5 до 14 ГГц, 115 дБ від 14 до 20 ГГц і 110 дБ від 20 до 26,5 ГГц. Тому глибоке придушення фільтрів на мікрохвильових частотах прилад покаже з меншим запасом. Шум траси 0,003 дБ RMS, смуга ПЧ від 1 Гц до 10 МГц, до 100 001 точки розгортки.
Які роз'єми й калібрування потрібні DNA6264?
Порти мають різьбові роз'єми 3,5 мм (Threaded Male) з імпедансом 50 Ом, тож кабелі й калібрувальні міри підбирають саме під цей тип. Прилад підтримує механічне та електронне калібрування ECal, типи SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2 і Response Through. Інтервал калібрування самого аналізатора 18 місяців. Чотири порти дають змогу міряти багатопортові пристрої без перемикання кабелів.

Характеристики

Максимальна частота
  • 26,5 ГГц

Відео

Youtube video

Відгуки клієнтів

Часто задавані питання

Чи на всьому діапазоні DNA6264 дає 10 дБм на виході?

Ні, 10 дБм прилад видає лише від 10 МГц до 6,5 ГГц. Нижче й вище потужність менша: 0 дБм від 5 кГц до 100 кГц, 5 дБм від 100 кГц до 10 МГц, 8 дБм від 6,5 до 14 ГГц, 6 дБм від 14 до 20 ГГц і знову 0 дБм від 20 до 26,5 ГГц. Регулювання потужності від -40 до +10 дБм залежно від частоти. Для підсилювачів і довгих трактів на верхніх частотах цей запас варто враховувати заздалегідь.

Де динамічний діапазон DNA6264 найбільший?

Заявлені 127 дБ (тип.) діють від 10 МГц до 6,5 ГГц. На краях діапазону він менший: 115 дБ від 100 кГц до 10 МГц, 122 дБ від 6,5 до 14 ГГц, 115 дБ від 14 до 20 ГГц і 110 дБ від 20 до 26,5 ГГц. Тому глибоке придушення фільтрів на мікрохвильових частотах прилад покаже з меншим запасом. Шум траси 0,003 дБ RMS, смуга ПЧ від 1 Гц до 10 МГц, до 100 001 точки розгортки.

Які роз'єми й калібрування потрібні DNA6264?

Порти мають різьбові роз'єми 3,5 мм (Threaded Male) з імпедансом 50 Ом, тож кабелі й калібрувальні міри підбирають саме під цей тип. Прилад підтримує механічне та електронне калібрування ECal, типи SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2 і Response Through. Інтервал калібрування самого аналізатора 18 місяців. Чотири порти дають змогу міряти багатопортові пристрої без перемикання кабелів.
