Аналізатор спектра реального часу SIGLENT SSA3075X-R

Код: 894390
Аналізатор спектра реального часу SIGLENT SSA3075X-R
Все про товар
Опис
Характеристики
643 900 ₴
Ціна з ПДВ

Все про товар

Протокол калібрування
Бренд: SIGLENT
Офіційний дистриб'ютор
Сертифікат SIGLENT
6.44 кг Гарантія: 36 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.
Потужний аналізатор спектра з діапазоном частот 9 кГц~7,5 ГГц та смугою пропускання в реальному часі до 40 МГц. Трекінг-генератор, передпідсилювач НЧ. Читати далі
643 900 ₴
Ціна з ПДВ
643 900 ₴
Ціна з ПДВ

Опис

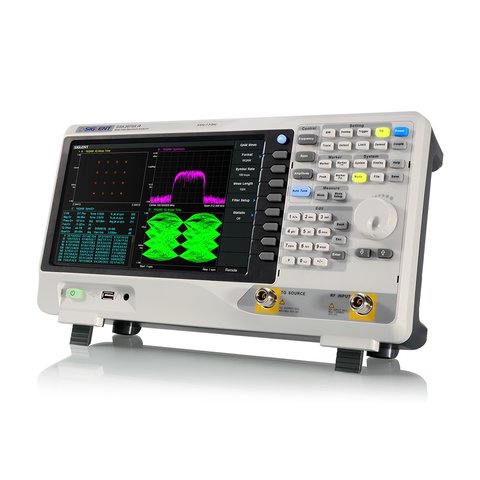

SIGLENT SSA3075X-R – це потужний аналізатор спектра реального часу, призначений для комплексного аналізу сигналів та радіочастотного спектра. Пристрій забезпечує багатовимірне зображення даних, вдосконалений запуск та збір радіочастотних даних для виявлення частотних перескоків, спектральних перешкод тощо.

Аналізатор спектра SIGLENT SSA3075X-R використовується для моніторингу та перевірки мереж, стільникового зв'язку, IoT, Wi-Fi, Bluetooth-зв'язку, для досліджень та розробки, у навчальних, виробничих та обслуговувальних галузях.

Особливості

  • Трекінг-генератор, передпідсилювач НЧ.
  • Великий мультисенсорний дисплей (25,7 см) з роздільною здатністю 1024 × 600 пікселів.
  • Підтримка миші та клавіатури.
  • Частота до 7,5 ГГц.
  • Середній рівень власних шумів: <-165 дБм/Гц.
  • Фазовий шум<-98 дБн/Гц.
  • Амплітудна похибка вимірювань <0.7 дБ.
  • 7,20 мкс 100% POI, динамічний діапазон 60 дБ.
  • Мінімальна роздільна здатність по смузі пропускання (RBW) 1 Гц.
  • Різні функції вимірювань.
  • Безліч режимів вимірювань.
  • Смуга пропускання для аналізу в реальному часі до 40 МГц (опція).
  • Набір для розширених вимірювань (опціонально).
  • Набір для вимірювання відбиття (опціонально).
  • Режим аналізу векторної модуляції сигналу (опціонально).
  • Фільтр електромагнітних перешкод та квазіпіковий детектор (опціонально).

Технічні характеристики

Модель SSA3050X-R SSA3075X-R
Діапазон частот 9 кГц~5.0 ГГц 9 кГц~7.5 ГГц
Роздільність смуги пропускання  1 Гц~3 МГц 1 Гц~3 МГц
Зображуваний середній рівень шуму -165 дБм/Гц -165 дБм/Гц
Фазовий шум в режимі односторонньої смуги <-98 дБн/Гц <-98 дБн/Гц
Інтермодуляційні спотворення 3-го порядку +14 дБм +14 дБм
Амплітудна похибка < 0.7 дБ < 0.7 дБ
Трекінг-генератор 100 кГц - 5.0 ГГц 100 кГц - 7.5 ГГц
Смуга пропускання в реальному часі 25 МГц, 40 МГц (опція)
SFDR (динамічний діапазон без гармонік) 60 дБ
100% POI 7,20 мкс
Режим аналізатора спектра реального часу (RTSA) щільність, спектральна діаграма, 3D, PvT

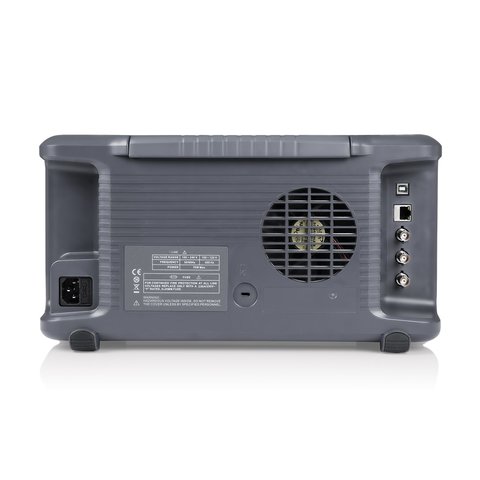

Інтерфейси LAN, USB-пристрій, USB-хост (USB-GPIB)
Віддалене управління SCPI/Labview/IVI на базі USB-TMC/VXI-11/Socket/Telnet
Дистанційний контролер NI-MAX, Web Browser, ПЗ Easy Spectrum, File Explorer

Додаткові характеристики

PDF  Завантажити додаткові характеристики для SIGLENT SSA3075X-R (англ.).

Комплектація

  • Аналізатор спектра реального часу SIGLENT SSA3075X-R — 1 шт.
  • Кабель живлення — 1 шт.
  • USB-кабель — 1 шт.
  • Посібник користувача — 1 шт.
  • Гарантійний талон — 1 шт.

Питання та відповіді

Що означає 100% POI 7,20 мкс у SSA3075X-R?
Це мінімальна тривалість сигналу, який аналізатор гарантовано зафіксує в режимі реального часу: імпульс завдовжки від 7,20 мкс буде помічений зі стовідсотковою ймовірністю. Звичайний аналізатор, що розгортається по частоті, може такий короткий сплеск пропустити. SSA3075X-R аналізує в реальному часі смугу 25 МГц або 40 МГц з опцією, SFDR у цьому режимі 60 дБ, діапазон приладу від 9 кГц до 7,5 ГГц.
Які режими відображення реального часу є в SSA3075X-R?

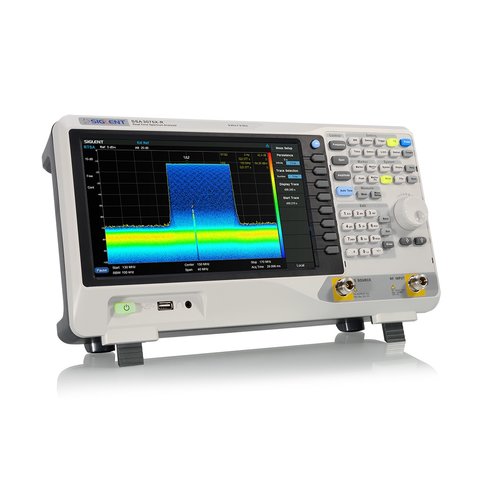

Чотири: щільність, спектральна діаграма, 3D і PvT. Щільність показує, як часто сигнал з'являється на певній частоті й рівні, тож рідкісні сплески видно поверх постійних. Спектральна діаграма розгортає спектр у часі, 3D поєднує обидва виміри, а PvT показує потужність залежно від часу. Прилад працює від 9 кГц до 7,5 ГГц, екран має 25,7 см і роздільність 1024 × 600.
Чим SSA3075X-R перевершує SSA3075X Plus?
Режимом аналізатора реального часу. SSA3075X Plus має той самий діапазон до 7,5 ГГц, рівень шуму -165 дБм/Гц і генератор стеження, але працює розгорткою. SSA3075X-R додає смугу реального часу 25 МГц або 40 МГц з опцією, гарантоване виявлення сигналів від 7,20 мкс і режими щільності, спектральної діаграми, 3D та PvT. Роздільність смуги в обох від 1 Гц до 3 МГц.

Характеристики

Додаткові характеристики
  • зі слідкуючим генератором
  • з передпідсилювачем НЧ
Максимальна частота
  • 7,5 ГГц

Відгуки клієнтів

Часто задавані питання

Що означає 100% POI 7,20 мкс у SSA3075X-R?

Це мінімальна тривалість сигналу, який аналізатор гарантовано зафіксує в режимі реального часу: імпульс завдовжки від 7,20 мкс буде помічений зі стовідсотковою ймовірністю. Звичайний аналізатор, що розгортається по частоті, може такий короткий сплеск пропустити. SSA3075X-R аналізує в реальному часі смугу 25 МГц або 40 МГц з опцією, SFDR у цьому режимі 60 дБ, діапазон приладу від 9 кГц до 7,5 ГГц.

Які режими відображення реального часу є в SSA3075X-R?

Чотири: щільність, спектральна діаграма, 3D і PvT. Щільність показує, як часто сигнал з'являється на певній частоті й рівні, тож рідкісні сплески видно поверх постійних. Спектральна діаграма розгортає спектр у часі, 3D поєднує обидва виміри, а PvT показує потужність залежно від часу. Прилад працює від 9 кГц до 7,5 ГГц, екран має 25,7 см і роздільність 1024 × 600.

Чим SSA3075X-R перевершує SSA3075X Plus?

Режимом аналізатора реального часу. <a href="{{p,894377}}">SSA3075X Plus</a> має той самий діапазон до 7,5 ГГц, рівень шуму -165 дБм/Гц і генератор стеження, але працює розгорткою. SSA3075X-R додає смугу реального часу 25 МГц або 40 МГц з опцією, гарантоване виявлення сигналів від 7,20 мкс і режими щільності, спектральної діаграми, 3D та PvT. Роздільність смуги в обох від 1 Гц до 3 МГц.
