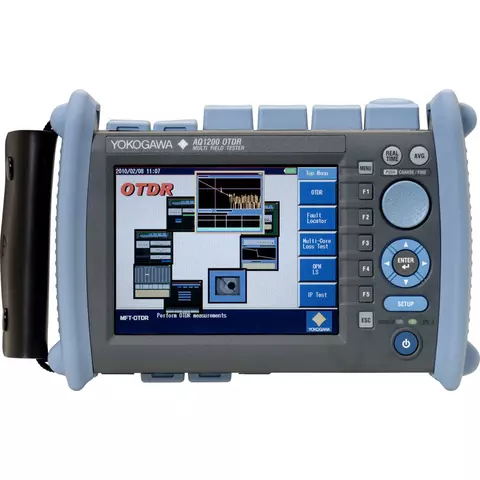

Оптичний рефлектометр YOKOGAWA AQ1200A
Все про товар
Опис
Характеристики
Відео
Доставка
Оплата
Гарантія
Знято з виробництва
Все про товар
Відео
9 кг 110, 220 V Гарантія: 12 місяців
Однопортова модель з двома найпоширенішими довжинами хвиль 1310 нм і 1550 нм. Читати далі
Опис
YOKOGAWA AQ1200A – це однопортова моподь з двома найпоширенішими довжинами хвиль 1310 нм і 1550 нм. У поєднанні з опцією PN вона здатна відображати оптичні розгалужувачі (сплітери) у мережах PON з коефіцієнтом розподілу до 64.
Інструменти аналізу
- Для однієї траси
- Аналіз неоднорідностей
- Автоматичний аналіз придатний / не придатний
- Установка нового початку координат
- Редагування неоднорідностей
- Вимірювання методом двох маркерів
- Вимірювання методом чотирьох маркерів
- Аналіз ділянки рефлекторами
- Для кількох трас
- Одночасне виведення декількох рефлектограмм
- Двосторонній аналіз траси
- Аналіз різниці трас
Вимірювання
- Відстань: Відображається вісьмома цифровими розрядами з мінімальною дискретністю 0.01 м.
- Загасання: Відображається п'ятьма цифровими розрядами з мінімальною дискретністю 0.001 дБ. Вимірюються: власне загасання, погонне (кілометричне) згасання і втрати в зварному з'єднанні методом чотирьох маркерів.
- Зворотні втрати: Виміряються загальні зворотні втрати на лінії (ORL), а також сумарне відображення між двома будь-якими точками траси.
- Режими вимірювання:
- Повний автомат
- Ручний (експерт)
- На кількох довжинах хвиль
- Режим PON
Відео
Додаткова інформація
Завантажити додаткову інформацію (Data Sheet) для YOKOGAWA AQ1200A (англ.).
Технічні характеристики
| Параметри горизонтальної осі | |
|---|---|
| Просторова роздільна здатність | 5 см, 10 см, 20 см, 50 см, 1 м, 2 м, 4 м, 8 м, 16 м, 32 м |
| Роздільна здатність цифрової індикації (мін.) | 1 см |
| Кількість зібраних даних | до 128,000 точок (версія прошивки 2.01 або новіше) |
| Одиниці відстані | кілометри / милі |
| Точність вимірювання відстані | ±1 м + відстань вимірювання × 2 × 10 -5 ± просторова роздільність |
| Параметри вертикальної осі | |
| Масштаб вертикальної осі | 0.2 дБ/под, 0.5 дБ/под, 1 дБ/под, 2 дБ/под, 5 дБ/под, 7.5 дБ/под |
| Дискретність відображення загасання (мінімальна) | 0.001 дБ |
| Похибка вимірювання загасання | ±0.05 дБ/дБ |
| Системні параметри | |
| Внутрішня пам'ять | 1000 рефлектограмм з їх параметрами вимірювань |
| Монітор | 5.7 дюйма, кольоровий LCD TFT; 640 × 480 пікселів |
| Зовнішні інтерфейси | USB 1.1 Type A для підключення зовнішньої пам'яті, принтера і відеомікроскопа USB 1.1 Type B-mini для управління рефлектометром з комп'ютера і для доступу до внутрішньої пам'яті через комп'ютер |
| Формати файлів | Читає: SOR, SET Зберігає: SOR (Telcordia), SET, CSV, BMP, JPG, PNG |
| Технічні умови | |
| Умови експлуатації | Температура від 0 до 45°С (від 0 до 40°С при роботі від блоку живлення; від 0 до 35°С при зарядці акумулятора) Вологість від 20 до 85% без конденсату |
| Умови зберігання | Температура від -20 до +60°С Вологість від 20 до 85% без конденсату |
| Напруга і частота мережі живлення | від 100 до 240 В змінного струму; 50-60 Гц |
| Акумулятор | Час заряджання 5 годин при температурі 23 ° С і вимкненому живленні Час роботи 6 годин за умов: Яскравість LCD = енергозбер. Енергозбереження = On |
| Розміри | 217.5 × 157 × 74 мм, без урахування виступаючих частин |
| Маса | 1 кг, включаючи акумулятор |
Комплектація
Стандартний комплект поставки
- Оптичний рефлектометр YOKOGAWA AQ1200A — 1 шт.
- Зйомний адаптер FC (SU2005A-FCC1) — 1 шт.
- Li-ion акумулятор, 7.2 В, 2170 мАг (739882) — 1 шт.
- Блок живлення / заряджання (739871-F) — 1 шт.
- Кабель живлення стандарту VDE з гніздовим роз'ємом С7 — 1 шт.
- Ручний ремінь — 1 шт.
- Ремінь на плече (B8070SY) — 1 шт.
- Посібник користувача на CD (B8078VB) — 1 шт.
- Сертифікат контролю якості — 1 шт.
Опціональні аксесуари
- М'який кейс (SU2006A)
- Зйомний адапте FC (SU2005A-FCC)
- Зйомний адапте SC (SU2005A-SCC)
- Блок живлення / заряджання з кабелем стандартуVDE (739871-F)
- Li-ion акумулятор (739882)
- Ремінь на плече (B8070CY)
- USB-мікроскоп для перевірки оптичних конекторів (CI-1100-B-Yok)
