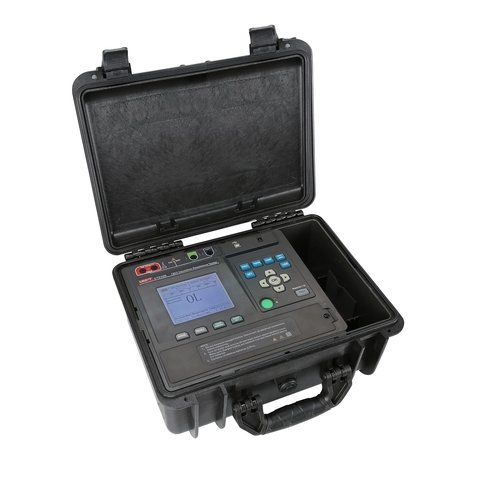

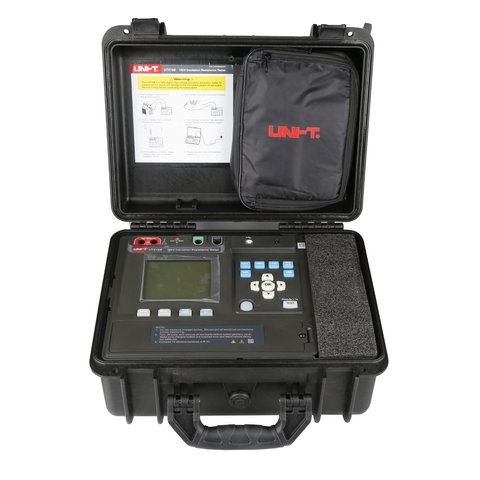

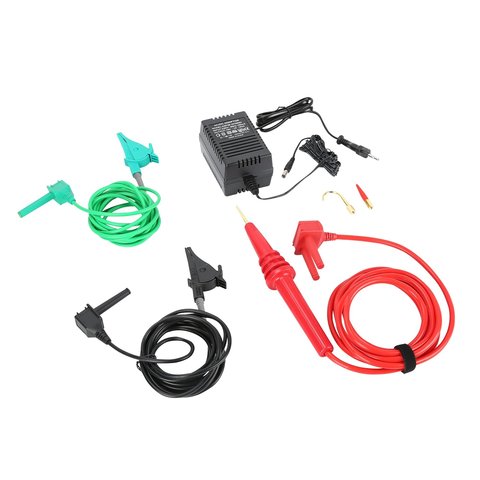

UNI-T UT516B – це цифровий високовольтний мегаомметр, який проводить вимірювання у шести діапазонах: 500 В, 1000 В, 2500 В, 5000 В, 10000 В і 12000 В. У кожному діапазоні (крім 12000В) доступне точне регулювання напруги з кроком 10%. Дані випробувань можуть бути збережені в пам'яті тестера і передані на ПК через спеціальний USB-кабель (також їх можна передавати в режимі реального часу). Цей прилад простий в експлуатації і має високу продуктивність. Він широко використовується під час вимірювання та обслуговування силового обладнання та ланцюгів електроживлення.
| Функція | Діапазон | Точність | |
|---|---|---|---|
| Опір ізоляції | 500 В | 0,50 МОм~4,99 ГОм | ±(5%+5) |
| 5,00 ГОм-49,9 ГОм | ±(10%+10) | ||
| 50,0 ГОм-500 ГОм | лише для довідки | ||
| 1000 В | 1,00 МОм-9,99 ГОм | ±(5%+5) | |
| 10,0 ГОм-99,9 ГОм | ±(15%+10) | ||
| 100 ГОм-1000 ГОм | лише для довідки | ||
| 2500 В | 2,50 МОм-24,9 ГОм | ±(5%+5) | |
| 25,0 ГОм-249 ГОм | ±(15%+10) | ||
| 250 ГОм-2,5 ТОм | лише для довідки | ||
| 5000 В | 5,00 МОм-49,9 ГОм | ±(5%+5) | |
| 50 ГОм-499 ГОм | ±(15%+20) | ||
| 500 ГОм-5,0 ТОм | лише для довідки | ||
| 10000 В | 10,0 МОм-99,9 ГОм | ±(10%+10) | |
| 100 ГОм-999 ГОм | ±(20%+20) | ||
| 1000 ГОм-10 ТОм | лише для довідки | ||
| 12000 В | 12,0 МОм-99,9 ГОм | ±(10%+10) | |
| 100 ГОм-999 ГОм | ±(20%+20) | ||
| 1000 ГОм-10 ТОм | лише для довідки | ||
| Напруга на виході | 500 В | 0~+10% | |
| 1000 В | 0~+10% | ||
| 2500 В | 0~+10% | ||
| 5000 В | 0~+10% | ||
| 10000 В | -5~+10% | ||
| 12000 В | -5~+10% | ||
| Струм навантаження | 500 В (R=500 кОм) 1 мА | 0%—+20% | |
| 1000 В (R=1 МОм) 1 мА | 0%—+20% | ||
| 2500 В (R=2,5 МОм) 1 мА | 0%—+20% | ||
| 5000 В (R=5 МОм) 1 мА | 0%—+20% | ||
| 10000 В (R=10 МОм) 0,15–1,2 мА | 0%—+20% | ||
| 12000 В (R=12 МОм) 0,15~1,2 мА | 0%—+20% | ||
| Постійна напруга | 30 В~1000 В | ±(3%+5) | |
| Змінна напруга | 30–750 В (50–60 Гц) | ±(3%+5) | |
| Загальні характеристики | |||
| ПЗ для аналізу даних на ПК | є | ||
| Підсвічування | є | ||
| Збереження даних | зберігання 999 наборів даних | ||
| Коефіцієнт діелектричного поглинання (DAR) | 0.00~999 | ||
| Індекс поляризації (PI) | 0.00~999 | ||
| Живлення | 10 лужних батарей 1,5 В (LR14), адаптер живлення | ||
| Вага нетто | 6,6 кг | ||
| Габарити мегаомметра | 410 мм × 342 мм × 204 мм | ||
| Вага брутто | 10,2 кг | ||
| Габарити пакування | 510 мм × 320 мм × 420 мм | ||
Завантажити посібник користувача для UNI-T UT516B (англ.).
| Максимальне значення опору |
|
| Максимальна напруга |
|
Що в цьому піддіапазоні прилад показує число, але точність не нормована. Наприклад, на тестовій напрузі 500 В паспортна похибка ±(5% + 5) діє до 4,99 ГОм, від 5,00 до 49,9 ГОм вона вже ±(10% + 10), а від 50,0 до 500 ГОм результат позначений як довідковий. Верхню цифру з опису товару, 5 ТОм на діапазоні 5000 В, треба читати саме так: це межа індикації, а не вимірювання.
П'ять ступенів: 500, 1000, 2500, 5000 і 10000 В. Десять кіловольт це рівень високовольтних випробувань кабельних ліній, силових трансформаторів і обладнання підстанцій, куди прилади на 2500 В уже не дістають. На цьому діапазоні паспортна точність ±(10% + 10) діє в межах від 10,0 МОм до 99,9 ГОм. Прилад міряє також струм навантаження та постійну і змінну напругу.
Це відношення опору ізоляції, виміряного через десять хвилин після подачі напруги, до опору через одну хвилину. Суха справна ізоляція за цей час підвищує опір, зволожена чи забруднена майже ні, тому індекс показує стан ізоляції там, де одноразовий вимір нічого не каже. Прилад рахує його сам, для чого й потрібен вибір періоду вимірювання серед його функцій.
До 999 наборів даних у внутрішній пам'яті, з передачею на комп'ютер через USB. Для високовольтних випробувань це не зайве: результати йдуть у протокол, а переписувати їх із дев'ятизначного дисплея вручну означає ризикувати помилкою. Прилад має також порівняльне вимірювання, попередження про перевищення діапазону та РК-дисплей на 9999 відліків із підсвічуванням.
