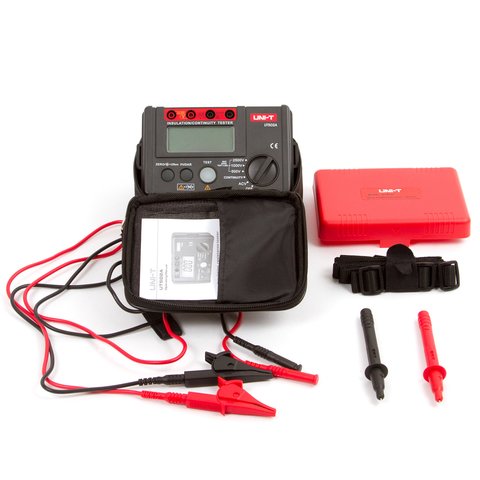

UNI-T UT502A – портативний тестер опору ізоляції з високою точністю, стабільною роботою і широким спектром функцій.
| Функція | Діапазон | Похибка | |
|---|---|---|---|
| Опір ізоляції (Ом) | Тестована напруга | 500 В / 1000 В / 2500 В | 0%~10% |
| 500 В | 0.00 МОм ～ 99.9 МОм | ±(3%+5) | |
| 100 МОм ～5.5 ГОм | ±(5%+5) | ||
| 1000 В | 0.00 МОм ～99.9 МОм | ±(3%+5) | |
| 100 МОм ～5.5 ГОм | ±(5%+5) | ||
| 2500 В | 0.00 МОм ～99.9 МОм | ±(3%+5) | |
| 100 МОм ～9.9 ГОм | ±(5%+5) | ||
| 10.0 ГОм ～20.0 ГОм | ±(10%+5) | ||
| Струм навантаження | 500 В (R = 500 кОм) 1 мА | 0%~10% | |
| 1000 В (R = 1 МОм) 1 мА | 0%~10% | ||
| 2500 В (R = 2.5 МОм) 1 мА | 0%~10% | ||
| Струм короткого замикання | <2 мА | ||
| Цілісність ланцюга (Ом) | Тестована напруга | бл. 5.0 В | ±(2%+3) |
| 0.01 Ом ~ 200 Ом | |||
| Макс. струм | >200 мА | ||
| Змінна напруга (В) | 30 В ～ 750 В | ±(2%+3) | |
| Загальні характеристики | |||
| Живлення | 1.5 В батареї (LR6) × 6 | ||
| Розмір РКД | 70.6 мм × 34 мм | ||
| Вага нетто | 500 г | ||
| Розміри | 150 мм × 100 мм × 71 мм | ||
| Тип |
|
| Максимальна напруга |
|
| Максимальне значення опору |
|
Двома з половиною кіловольтами перевіряють ізоляцію силового обладнання, кабельних ліній і електродвигунів середньої напруги, де п'ятисот вольт замало для виявлення дефекту. На цьому діапазоні прилад читає опір до 20,0 ГОм. Нижче йдуть діапазони 500 і 1000 В із верхньою межею 5,5 та 9,9 ГОм відповідно. Струм навантаження на всіх трьох діапазонах становить 1 мА.
Що більший опір, то менший струм тече через ізоляцію, і то важче його виміряти на тлі власних струмів витоку приладу. Звідси три рівні точності: до 99,9 МОм це ±(3% + 5), від 100 МОм до 9,9 ГОм уже ±(5% + 5), а на ділянці від 10,0 до 20,0 ГОм ±(10% + 5). Практичний висновок: результати в десятки гігаом варто трактувати як «ізоляція справна», а не як точне число.
Прилад подає близько 5,0 В при струмі понад 200 мА і міряє опір із похибкою ±(2% + 3). Великий струм тут і потрібен: він продавлює оксиди на контактах і показує реальний перехідний опір з'єднання, а не опір оксидної плівки. Для перевірки захисного заземлення це і є нормований метод. Мегаомметр і продзвонювання в одному корпусі рятують від носіння двох приладів.
Набори різні й майже не перетинаються. У <a href="{{p,870419}}">UT501A</a> це 100, 250, 500 і 1000 В, тобто ухил у бік слабкострумових кіл та побутової проводки. У UT502A це 500, 1000 і 2500 В, тобто силове обладнання. Спільні в них лише 500 і 1000 В. Якщо в роботі трапляються і вторинні кола автоматики, і двигуни, знадобляться обидва або прилад із повним набором ступенів.
