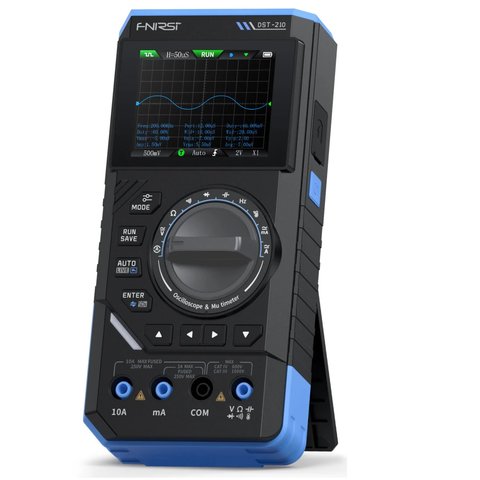

FNIRSI DST-210 – це універсальний багатофункціональний прилад, що поєднує функції осцилографа, генератора сигналів та мультиметра. Частота дискретизації 48 МВиб/с, аналогова смуга пропускання 10 МГц. Оснащений захистом від перенапруги до ±400, підходить для широкого спектру застосувань.
| Модель | DST-201 | DST-210 |
|---|---|---|
| Осцилограф | ||
| Частота дискретизації | 5 МВиб/с | 48 МВиб/с |
| Аналогова смуга пропускання | 1 МГц | 10 МГц |
| Вхідний опір | 1 МОм | |
| Режим входу | AC/DC | |
| Діапазон допустимого вхідного сигналу | щуп 1:1: 80 Вpp (+40 В) щуп 10:1: 800 Вpp (+400 В) |
|
| Вертикальна чутливість | 10 мВ/под ~ 10 В/под (x1) | |
| Вертикальне зміщення | регулюється, з індикаторами | |
| Горизонтальна розгортка | 500 нс~20 с | 50 нс~20 с |
| Режим тригера | авто / нормальний / одинарний | |
| Тип тригера | за фронтом / за спадом | |
| Рівень тригера | регулюється, з індикаторами | |
| Утримання форми сигналу | підтримується (функція HOLD) | |
| Автовимірювання | макс., мін., середнє (Vavg), СКЗ, VPP, частота, період, коефіцієнт заповнення | |
| Мультиметр | ||
| Постійна напруга | 1,9999 В / 19,999 В / 199,99 В / 1000 В | |
| Змінна напруга | 1,9999 В / 19,999 В / 199,99 В / 750,0 В | |
| Постійний струм | 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А | |
| Змінний струм | 19,999 мА / 199,99 мА / 1,9999 А / 9,999 А | |
| Опір | 19,999 МОм / 1,9999 МОм / 199,99 кОм / 19,999 кОм 1,9999 кОм / 199,99 Ом |
|
| Ємність | 999,9 мкФ / 99,99 мкФ / 9,999 мкФ / 999,9 нФ / 99,99 нФ / 9,999 нФ 9,999 мФ / 99,99 мФ |
|
| Частота | 9,999 МГц / 999,9 кГц / 99,99 кГц / 9,999 кГц / 999,99 Гц / 99,99 Гц / 9,999 Гц | |
| Температура | (-55~1300℃) / (-67~2372℉) | |
| Діод / перевірка провідності | підтримується | |
| Вимірювання змінної напруги одним щупом (LIVE) | підтримується | |
| Генератор сигналів | ||
| Вихідна форма сигналу | підтримка 13 форм сигналів | |
| Частота сигналу | 0-10 кГц | 0-50 кГц |
| Коефіцієнт заповнення (прямокутний сигнал) | 0-100%, регулюється для прямокутної та пилкоподібної форми сигналів | |
| Амплітуда сигналу | 0,1 В-3,0 В | |
| Загальні характеристики | ||
| Дисплей | 2,8-дюймовий кольоровий TFT, регульована яскравість | |
| Живлення | Type-C (5 В/1 А) | |
| Акумулятор | 3000 мАг | |
| Мови | китайська, англійська | |
| Габарити | 177,43 мм × 87,47 мм × 34,5 мм | |
| Вага без опаковання | 300 г | |
| Діагональ екрану |
|
| Кількість каналів |
|
| Тип |
|
| Смуга пропускання |
|
| Частота дискретизації |
|
Дискретизація 48 МВиб/с проти 5 МВиб/с, аналогова смуга 10 МГц проти 1 МГц, горизонтальна розгортка від 50 нс замість 500 нс. По швидкості це майже десятикратна різниця при однаковій решті: той самий мультиметр, той самий акумулятор на 3000 мАг, той самий дисплей 2,8 дюйма. Молодша модель це <a href="{{p,926177}}">FNIRSI DST-201</a>.
Діапазон від 0 до 50 кГц, тринадцять форм сигналу, регулюються вихідна амплітуда, частота й коефіцієнт заповнення. Регулювання всіх трьох параметрів окремо робить генератор придатним не лише для подачі тестового тону, а й для імітації сигналів керування: широтно-імпульсної модуляції, імпульсів датчиків, тактових послідовностей низької частоти.
Змінну та постійну напругу, автоматичні вимірювання й режим запису, який зберігає показання в часі. Саме режим запису відрізняє його від простого мультиметра: дрейф напруги живлення чи просідання під навантаженням видно як послідовність значень, а не як миготіння цифр на екрані. Прилад має захист від перевантаження та індикатор низького заряду акумулятора.
Тому, хто ремонтує побутову електроніку, автоелектрику й дрібну автоматику на виїзді: три функції в кишеньковому корпусі перекривають більшість задач, де окремий осцилограф не потрібен щодня. Обмеження треба знати заздалегідь: смуга 10 МГц і вхідні межі ±40 В зі щупом 1:1 або ±400 В зі щупом 10:1. Акумулятор на 3000 мАг тримає до 15 годин очікування.
