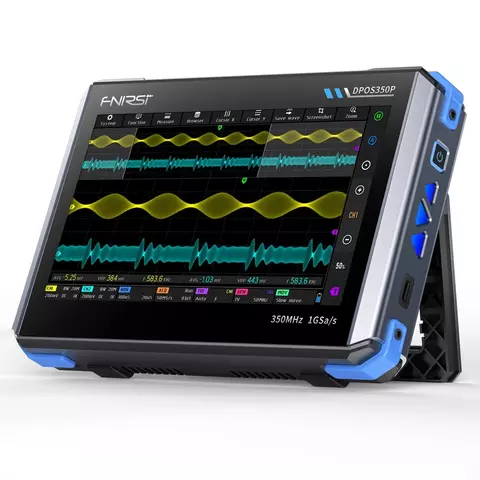

Цифровий осцилограф FNIRSI DPOS350P

Код: 926175
Цифровий осцилограф FNIRSI DPOS350P
Все про товар
Опис
Характеристики
15 933 ₴
Ціна з ПДВ

Все про товар

1.5 кг Гарантія: 6 місяців
Поєднує осцилограф 350 МГц, генератор сигналів 50 МГц, аналізатор спектру від 200 кГц до 350 МГц та аналізатор АЧХ 50 МГц. Оснащений 7" IPS-сенсорним дисплеєм 1024×600 Читати далі
15 933 ₴
Ціна з ПДВ
15 933 ₴
Ціна з ПДВ

Опис

FNIRSI DPOS350P — це високопродуктивний багатофункціональний універсальний осцилограф, що підходить для широкого спектру промислових і дослідницьких завдань. Завдяки потужній інтегрованій конструкції, високій частоті дискретизації і широкій смузі пропускання він здатний точно аналізувати складні сигнали, забезпечувати чітке відображення форми сигналу і інтелектуальний тригер. Вбудований дисплей з високою роздільною здатністю, сенсорне управління, інтелектуальна тригерна система і кілька режимів вимірювання роблять його точним і надійним інструментом для тестування й аналізу в лабораторіях, на виробничих лініях і в сервісних центрах.

Особливості

  • Поєднує осцилограф на 350 МГц, генератор сигналів на 50 МГц, аналізатор спектру від 200 кГц до 350 МГц та аналізатор АЧХ на 50 МГц
  • Точно захоплює та відображає сигнали з рідкісними аномаліями завдяки реальній частоті дискретизації 1 Гвиб/с, аналогової смузі пропускання 350 МГц (в одноканальному режимі) та надвисокій частоті оновлення 50 000 осц/с
  • 7-дюймовий IPS-сенсорний дисплей з роздільною здатністю 1024×600 забезпечує чітке відображення форм сигналу та підтримує перемикання режимів градацій сірої та колірної температури, що спрощує експлуатацію у різних умовах тестування
  • Вбудований генератор сигналів 50 МГц підтримує 14 стандартних форм сигналів і функцію налаштування користувацьких форм, а аналізатор спектру охоплює діапазон частот від 200 кГц до 350 МГц, що ідеально підходить для тестування електромагнітних завад, радіочастот і високочастотних сигналів
  • Стабільну роботу забезпечують захист до 400 В, а також технологія швидкого заряджання QC18W, що дозволяє повністю зарядити прилад за 2 години
  • Підтримує зберігання до 500 форм сигналів та 90 зображень, а також експорт даних через USB для аналізу та створення звітів

Технічні характеристики

Характеристики осцилографа
Аналогові канали 2
Аналогова смуга пропускання 350 МГц
Час наростання 1 нс
Макс. частота дискретизації 1 Гвиб/с
Глибина пам'яті 60 кБ
Вхідний опір 1 МОм / 14 пФ
Діапазон часової розгортки 5 нс ~ 50 с
Прокручування розгортки 50 мс ~ 50 с
Вертикальна чутливість 2 мВ ~ 20 В (1X)
Вертикальний діапазон 16 мВ ~ 160 В (1X)
Точність за постійним струмом ±2%
Точність за часом ±0,01%
Режим входу DC / AC
Згасання щупа 1X / 10X / 100X
Обмеження смуги пропускання 150 M / 20 M
Режим високої роздільної здатності 8 біт ~ 16 біт
Вимірювані параметри 12 видів
Курсорні вимірювання час, період, частота, рівень, напруга
Тип тригера цифровий
Канал тригера CH1 / CH2
Режими тригера авто / одинарний / нормальний
Фронт тригера висхідний / спадний
Придушення тригера L1 ~ L3
Рівень тригера вручну / авто 10% ~ 90%
Зберігання скріншотів 90 зображень
Зберігання форм сигналів 500 груп
Фонова сітка показана / прихована
Переміщення форми хвилі грубе/точне налаштування
Захист від перенапруги витримує до 400 В
Яскравість хвилі регулюється
Просте відображення ШПФ підтримується
Цифрова флуоресценція підтримується
Режим колірної температури підтримується
Режим X-Y підтримується
Масштабована розгортка (ZOOM) підтримується
Автоналаштування однією кнопкою підтримується
Скидання однією кнопкою підтримується
Браузер даних підтримується
Характеристики генератора сигналів
Типи форм сигналів

14 стандартних + користувацькі

Частота 0 ~ 50 МГц (тільки синус, інші форми до 10 МГц/5 МГц/3 МГц)
Амплітуда 0 ~ 5 В пік-пік
Зміщення -2,5 В ~ +2,5 В
Прогальність 0,1% ~ 99,9%
Роздільна здатність за частотою 1 Гц
Роздільна здатність за амплітудою 1 мВ
Роздільна здатність за зміщенням 1 мВ
Роздільна здатність за прогальністю 0,1%
Користувальницькі форми сигналів 500 груп
Характеристики аналізатора АЧХ
Частота сигналу, що ініціює 100 Гц ~ 50 МГц
Амплітуда сигналу, що ініціює 0 ~ 5 В пік-пік
Зміщення сигналу, що ініціює -2,5 В ~ +2,5 В
Кількість точок частоти 20 ~ 500
Курсорні вимірювання частота / посилення / фаза
Режим роботи одноразовий/циклічний
Калібрування системи підтримується
Характеристики аналізатора спектра
Метод перетворення ШПФ
Довжина ШПФ 4K ~ 32K
Діапазон частот 200 кГц ~ 350 МГц
Діапазон рівнів -60 дБмВ ~ +260 дБмВ
Курсорні вимірювання частота/амплітуда
Маркерний параметр максимальна енергетична гармоніка
Каскадна діаграма підтримується
Каскадна 3D-діаграма підтримується
Автоналаштування підтримується
Калібрування системи підтримується
Загальні характеристики
Конфігурація під час увімкнення 5 передустановок
Мови китайська / англійська / російська / португальська
Дисплей 7 дюймів, 1024 × 600 пікселів, IPS, повний кут огляду, сенсорний ємнісний
Интерфейс расширения USB-порт для передачі даних
Автоматичне вимкнення 15 хв ~ 1 год / вимкн.
Температура зберігання -20 ~ 60℃
Вимоги до заряджання QC18W, 12 В/1,5 A (Type-C)
Акумулятор 3,7 В, 8000 мАг, літієвий
Час автономної роботи близько 3 годин
Час заряджання увімкнений ≈ 5 годин
Потужність 10 Вт
Охолодження повітряне
Габарити 190 мм × 128 мм × 37 мм
Оновлення прошивки підтримка .iso оновлень

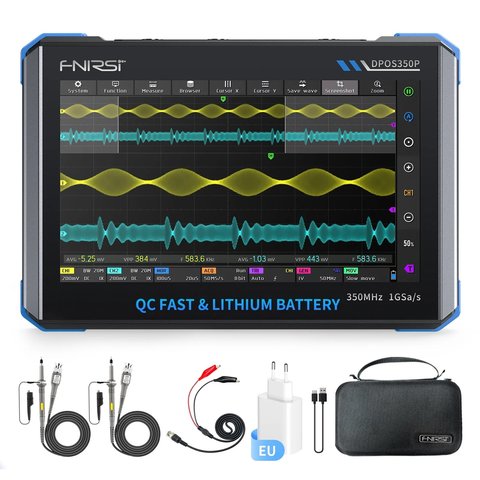

Комплектація

  • Цифровий осцилограф FNIRSI DPOS350P — 1 шт.
  • Пристрій для швидкого заряджання QC18W — 1 шт.
  • Щуп 350 МГц — 2 шт.
  • Сумка для зберігання — 1 шт.
  • Затискач типу "крокодил" — 1 шт.
  • USB-кабель для передачі даних — 1 шт.
  • Посібник користувача — 1 шт.
  • Пакувальна коробка — 1 шт.

Питання та відповіді

Чи вистачає DPOS350P дискретизації 1 Гвиб/с на смугу 350 МГц?
Це найважливіше місце в характеристиках приладу. На 350 МГц при частоті дискретизації 1 Гвиб/с припадає менше трьох вибірок на період, тобто амплітуду сигналу прилад покаже, а форму фронту вже ні. Час наростання заявлений як 1 нс. Практичний висновок такий: паспортну смугу варто читати як межу для оцінки рівня й частоти, а детальний аналіз форми вести в межах перших ста мегагерц.
Скільки приладів заміняє DPOS350P?
Три: осцилограф на 350 МГц, генератор сигналів на 50 МГц із 14 стандартними формами та аналізатор спектра, який починає роботу від 200 кГц. Мультиметрична частина сюди не входить. Для налагоджувального столу це означає, що подати сигнал, подивитися форму й розкласти її по частотах можна одним приладом. Дисплей семидюймовий IPS-сенсорний із роздільністю 1024×600.
Який архів записів тримає DPOS350P?
До 500 форм сигналу й до 90 зображень екрана, дані експортуються через USB. П'ятсот записів це відчутно більше, ніж у решти портативних приладів марки, і при глибині пам'яті 60 кБ на кожен запис архів виходить придатним для розбору вже після роботи. Точність за постійним струмом ±2%, точність за часом ±0,01%, вертикальна чутливість від 2 мВ до 20 В на поділку з дільником 1X.
Що дає швидке заряджання QC18W у DPOS350P?
Зарядний пристрій на 18 Вт входить у комплект, і для приладу, який працює від акумулятора цілу зміну, це знімає головну незручність: підзарядка в перерві займає хвилини, а не години. Вхідні кола захищені до 400 В, вхідний опір 1 МОм із ємністю 14 пФ. Разом із зарядним у коробці йде щуп, а розгортка приладу охоплює діапазон від 5 нс до 50 с.

Характеристики

Кількість каналів
  • двоканальний
Тип
  • портативний
  • з вбудованим генератором
Частота дискретизації
  • 1 Гвиб/с
Об'єм пам'яті
  • 64 кБ
Смуга пропускання
  • 350 МГц
Діагональ екрану
  • 7,0" LCD-дисплей

Відгуки клієнтів

Часто задавані питання

Чи вистачає DPOS350P дискретизації 1 Гвиб/с на смугу 350 МГц?

Це найважливіше місце в характеристиках приладу. На 350 МГц при частоті дискретизації 1 Гвиб/с припадає менше трьох вибірок на період, тобто амплітуду сигналу прилад покаже, а форму фронту вже ні. Час наростання заявлений як 1 нс. Практичний висновок такий: паспортну смугу варто читати як межу для оцінки рівня й частоти, а детальний аналіз форми вести в межах перших ста мегагерц.

Скільки приладів заміняє DPOS350P?

Три: осцилограф на 350 МГц, генератор сигналів на 50 МГц із 14 стандартними формами та аналізатор спектра, який починає роботу від 200 кГц. Мультиметрична частина сюди не входить. Для налагоджувального столу це означає, що подати сигнал, подивитися форму й розкласти її по частотах можна одним приладом. Дисплей семидюймовий IPS-сенсорний із роздільністю 1024×600.

Який архів записів тримає DPOS350P?

До 500 форм сигналу й до 90 зображень екрана, дані експортуються через USB. П'ятсот записів це відчутно більше, ніж у решти портативних приладів марки, і при глибині пам'яті 60 кБ на кожен запис архів виходить придатним для розбору вже після роботи. Точність за постійним струмом ±2%, точність за часом ±0,01%, вертикальна чутливість від 2 мВ до 20 В на поділку з дільником 1X.

Що дає швидке заряджання QC18W у DPOS350P?

Зарядний пристрій на 18 Вт входить у комплект, і для приладу, який працює від акумулятора цілу зміну, це знімає головну незручність: підзарядка в перерві займає хвилини, а не години. Вхідні кола захищені до 400 В, вхідний опір 1 МОм із ємністю 14 пФ. Разом із зарядним у коробці йде щуп, а розгортка приладу охоплює діапазон від 5 нс до 50 с.
