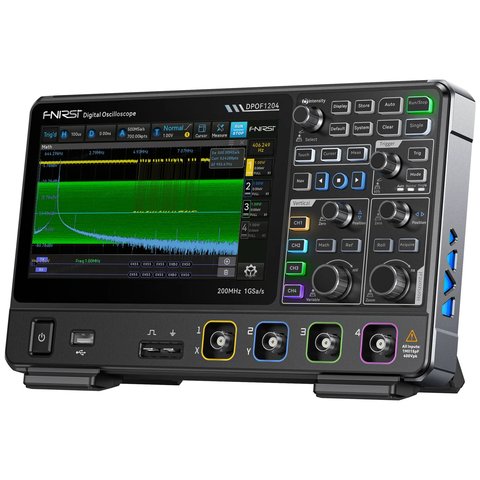

Цифровий осцилограф FNIRSI DPOF1204

FNIRSI DPOF1204 – це високопродуктивний 4-канальний цифровий люмінофорний осцилограф, розроблений для інженерів, розробників та фахівців зі складної діагностики електроніки.

Створений на базі інтегрованої архітектури SoC + FPGA, прилад забезпечує смугу пропускання 200 МГц, частоту дискретизації 1 Гвиб/с та глибину пам'яті до 14 МБ, що гарантує точне відновлення сигналу та глибокий аналіз осцилограм.

DPOF1204 – це не просто осцилограф; він поєднує в собі функції спектрального аналізу ШПФ, частотоміра та декодування послідовних протоколів, перетворюючись на повноцінну універсальну вимірювальну станцію для налагодження, перевірки та виробничого тестування.

Завдяки наднизькому рівню шумів, високій швидкості захоплення осцилограм та розширеним можливостям запуску, пристрій дозволяє користувачам фіксувати рідкісні аномалії, аналізувати складні сигнали та прискорювати процес пошуку несправностей.

Особливості

• Чотири аналогові канали надвисокої точності: оснащений чотирма незалежними аналоговими каналами, DPOF1204 забезпечує високоточне отримання сигналів і якісний багатоканальний аналіз для складних та вимогливих вимірювальних завдань
• Високопродуктивне захоплення сигналу: прилад має смугу пропускання 200 МГц та максимальну частоту дискретизації в реальному часі 1 Гвиб/с, що гарантує точне відновлення осцилограм та достовірні результати вимірювань
• Надвисока швидкість захоплення осцилограм: завдяки швидкості захоплення до 450 000 осцилограм на секунду пристрій дозволяє швидко виявляти перехідні процеси та рідкісні аномалії сигналів
• Глибока пам'ять: осцилограф оснащений пам'яттю об'ємом до 14 МБ, що дозволяє записувати сигнали великої тривалості зі збереженням високої роздільної здатності під час масштабування та аналізу
• Наднизький рівень шуму та висока чутливість: конструкція з ультранизьким рівнем шуму (власний шум від 70 до 90 мкВ сер.-кв.) та чутливістю 500 мкВ/под забезпечує точне вимірювання слабких сигналів та підвищену чіткість сигналу
• Розширена система тригерів: пристрій підтримує понад 13 апаратних режимів запуску, а також тригери послідовних шин, що дозволяє точно захоплювати складні стани сигналів та специфічні протокольні події
• Вбудований спектральний аналіз ШПФ: вбудована функція ШПФ підтримує обробку до 1 млн точокіз можливостями пошуку піків та використання маркерів, дозволяючи проводити ефективний частотний аналіз паралельно з аналізом у часовій області
• Комплексні функції вимірювань: прилад пропонує 38 автоматичних параметрів вимірювань (напруга, час, затримки), а також підтримує статистичний аналіз, математичні операції та історію вимірювань
• Декодування послідовних шин: осцилограф підтримує протоколи I2C, SPI, UART, CAN та LIN, що спрощує налагодження вбудованих систем та аналіз комунікацій
• Режими історії та сегментованого запису (Sequence): підтримка до 90 000 сегментованих записів з мінімальним часом затримки дозволяє ефективно захоплювати, відтворювати та швидко локалізувати несправності
• Інтелектуальні інструменти аналізу: пристрій оснащений функціями пошуку та навігації за подіями, дозволяючи користувачам швидко знаходити фрагменти осцилограм за заданими критеріями
• Тестування Pass/Fail (Відповідає / Не відповідає): підтримка високошвидкісного тестування із заданими користувачем допусками робить прилад придатним для автоматизованих перевірок та використання на виробничих лініях
• Зручність керування: інтуїтивно зрозумілий інтерфейс із 7-дюймовим сенсорним дисплеєм та 18 кнопками швидкого доступу підвищує ефективність та спрощує робочий процес
• Гнучкі можливості підключення та віддаленого керування: наявність інтерфейсів USB, LAN та тригерного входу/виходу, а також підтримка команд SCPI та функції WebControl забезпечують дистанційне керування та системну інтеграцію
• Просунута апаратна архітектура: побудований на базі інтегрованої архітектури SoC + FPGA, осцилограф забезпечує високошвидкісну обробку, цілісність сигналів та стабільну роботу за складних умов

Технічні характеристики

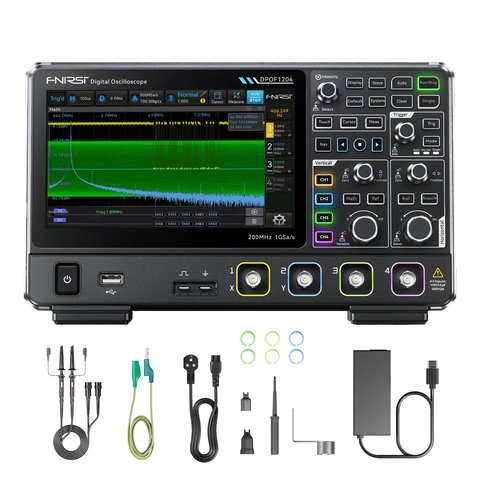

Комплектація

• Цифровой осциллограф FNIRSI DPOF1204 — 1 шт.
• Пасивні щупи — 4 шт.
• Провід заземлення — 1 шт.
• Адаптер живлення — 1 шт.
• Кабель USB-A-USB-B — 1 шт.
• Посібник користувача — 1 шт.
