Високопродуктивний багатофункціональний калібратор Fluke 5730A (4334885)
Все про товар
Опис
Fluke 5730A – це високопродуктивний багатофункціональний калібратор для точного калібрування цифрових мультиметрів та іншого вимірювального обладнання. Він призначений для національних метрологічних інститутів, калібрувальних лабораторій, військових організацій і корпоративних метрологічних служб. Прилад має простежуваність до міжнародних еталонів. У специфікаціях уже враховано невизначеність калібрувальних еталонів; значення наведено з довірчою ймовірністю 99 % і 95 %.
Сучасний інтерфейс і зручність роботи

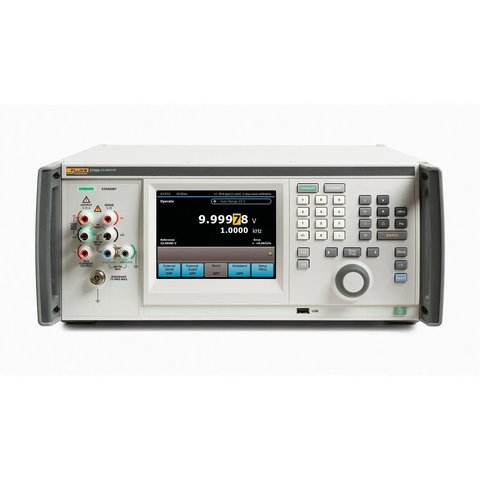

5730A оснащений повноколірним сенсорним 6,5-дюймовим VGA-дисплеєм і графічним інтерфейсом з інтуїтивно зрозумілими меню. Значення вводяться за допомогою клавіатури у стилі калькулятора, а індикатори OPERATE, STANDBY і HAZARDOUS VOLTAGE дають змогу швидко визначити стан приладу. Інтерфейс доступний дев'ятьма мовами.

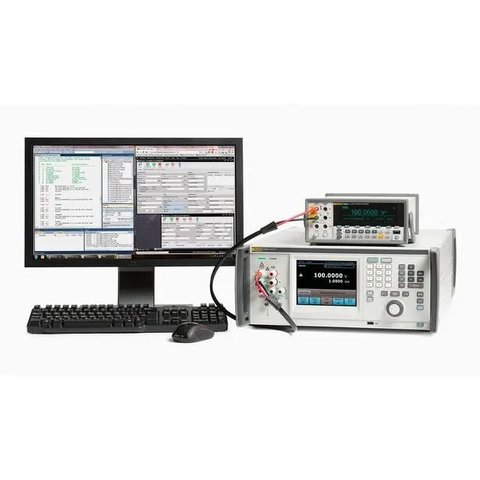

Вихідні роз'єми Visual Connection Management™ з підсвічуванням показують активні клеми та допомагають правильно виконати підключення. Для підключення до ПК і обміну даними передбачено інтерфейси USB, LAN, IEEE-488 (GPIB) і RS-232.
Прискорене калібрування за допомогою Artifact Calibration
Функція Artifact Calibration дає змогу виконати калібрування усіх діапазонів і функцій калібратора 5730A відповідно до заявлених специфікацій, використовуючи лише три зовнішні еталони: еталон напруги постійного струму 10 В та еталони опору 1 Ом і 10 кОм. Покрокові інструкції на екрані допомагають виконати необхідні підключення, а весь процес займає близько години. Це скорочує час і витрати на обслуговування та дає змогу збільшити інтервал до двох років, після чого потрібна повна перевірка в сервісному центрі Fluke.
Калібратор можна калібрувати безпосередньо на місці експлуатації за температури від 15 °C до 35 °C, без відправлення до метрологічної лабораторії. Метод Artifact Calibration був ретельно протестований і оцінений трьома національними лабораторіями Європи та отримав повне визнання метрологічної спільноти.
Контроль характеристик за допомогою Cal Check
Вбудована автоматична функція Cal Check перевіряє кожен діапазон і функцію з використанням внутрішніх еталонів та контролює їхній дрейф між калібруваннями. Результати перевірки можна передавати на комп'ютер через USB і використовувати для аналізу довгострокової стабільності калібратора.
Калібрування високоточних 8,5-розрядних мультиметрів

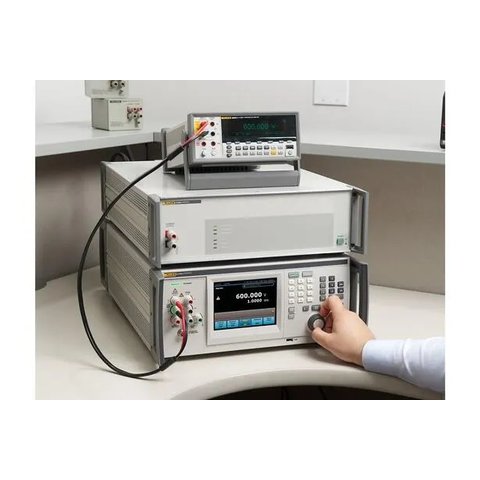

Підвищена точність 5730A дає змогу працювати з найбільш вимогливими цифровими мультиметрами з довгою шкалою, зокрема Fluke Calibration 8508A та Agilent 3458A. Покращені характеристики 5730A забезпечують вище співвідношення TUR і допомагають розв'язувати проблеми, що виникають під час калібрування високоточних мультиметрів.
Вихідний струм до 120 А

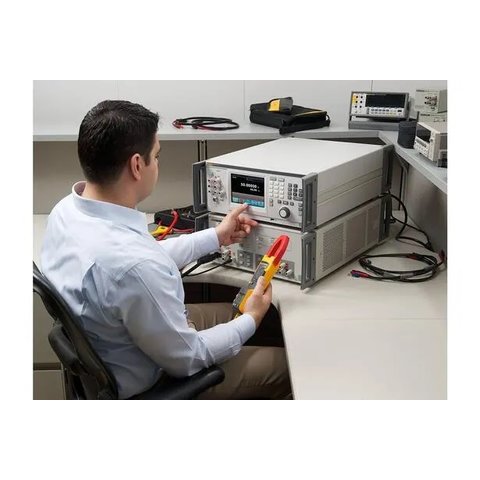

У поєднанні з підсилювачем Fluke Calibration 52120A калібратор 5730A забезпечує струм до 120 А. У режимі замкненого контуру система підтримує високу точність струму в широкому діапазоні калібрувальних завдань.
Особливості
- Калібрування цифрових мультиметрів високої розрядності (до 8,5 розрядів) і ВЧ-вольтметрів (з широкосмуговою опцією)
- Покращені характеристики змінної напруги, змінного струму та опору, що забезпечують високі коефіцієнти невизначеності випробувань (TUR) під час повірки мультиметрів
- 6,5-дюймовий кольоровий сенсорний VGA-інтерфейс із дев'ятьма мовами локалізації та вихідні клеми з підсвічуванням Visual Connection Management™
- Повна сумісність із ПЗ Met/CAL®
- Автоматичне калібрування за еталонами (Artifact Calibration): унікальний процес, що потребує лише трьох зовнішніх еталонів (10 В, 1 Ом і 10 кОм), скорочує час обслуговування до однієї години та дає змогу виконувати калібрування безпосередньо на місці експлуатації (у діапазоні від 15 °C до 35 °C) з міжповірочним інтервалом до 2 років
- Вбудована функція перевірки Cal Check: автоматичний контроль дрейфу параметрів за внутрішніми еталонами між офіційними повірками
- Підтримка високого струму: вихід до 120 А під час спільної роботи з транскондуктивним підсилювачем Fluke Calibration 52120A
Технічні характеристики
| Функція | Діапазон | Найкраща специфікація за 1 рік, 95 % |
|---|---|---|
| Постійна напруга | 0 до ±1100 В | 3,5 ppm + 2,5 мкВ |
| Змінна напруга | 22 мкВ до 1100 В | 42 ppm + 8 мкВ |
| 10 Гц до 1 МГц | ||
| Опір | 0 до 100 МОм, 18 значень у діапазонах x1 і x1,9 | 6,5 ppm |
| Постійний струм | 0 до ±2,2 А (0 до ±11 А з 5725A; 0 до ±100 А з 52120A) | 35 ppm + 7 нА |
| Змінний струм | 9 мкА до 2,2 А, 10 Гц до 10 кГц (9 мкА до ±11 А з 5725A; 9 мкА до ±120 А з 52120A) |
103 ppm + 8 нА |
| Опція широкосмугової змінної напруги | 300 мкВ до 3,5 В | 0,4 % + 500 мкВ |
| 10 Гц до 50 МГц | ||
| Загальні характеристики | ||
| Час прогрівання | удвічі більший за час із моменту останнього прогрівання, але не більше ніж 30 хвилин | |
| Час встановлення | менше ніж 5 секунд для всіх функцій і діапазонів, крім зазначених окремо | |
| Стандартні інтерфейси | IEEE-488 (GPIB), RS-232, USB 2.0, Ethernet, порти 5725A, 52120A, вхід фазової синхронізації (BNC), вихід фазової синхронізації (BNC) | |
| Температурний діапазон | робочий: від 0 °C до 50 °C калібрування: від 15 °C до 35 °C зберігання: від −40 °C до 75 °C |
|
| Робоча висота над рівнем моря | максимум 2000 м | |
| Відносна вологість | робоча: < 80 % до 30 °C, < 70 % до 40 °C, < 40 % до 50 °C зберігання: < 95 %, без конденсації |
|
| Безпека | IEC 61010-1: 300 В CAT II, ступінь забруднення 2 | |
| Ізоляція аналогового нуля | 20 В | |
| Електромагнітна сумісність | IEC 61326-1: контрольоване середовище | |
| Живлення | 47–63 Гц; ±10 %: 100 В, 110 В, 115 В, 120 В, 200 В, 220 В, 230 В, 240 В | |
| Споживана потужність | 300 ВА | |
| Габарити | висота: 17,8 см (стандартний крок для встановлення в стійку, плюс 1,5 см на ніжки) ширина: 43,2 см (стандартна ширина для встановлення в стійку) глибина: 64,8 см (загальна); 59,4 см (глибина для встановлення в стійку) |
|
| Вага | 27 кг | |
| Визначення абсолютної невизначеності | заявлена невизначеність 5730A враховує стабільність, температурний коефіцієнт, лінійність, регулювання навантаження та простежуваність зовнішніх еталонів, що використовуються для калібрування; тому для визначення загальної невизначеності калібратора у зазначеному діапазоні температур додаткові розрахунки не потрібні | |
| Рівень довіри | 99 % і 95 % | |
Посібник користувача
Завантажити посібник користувача для Fluke 5730A (англ.).
Технічний паспорт
Завантажити технічний паспорт Fluke 5730A (англ.).
Комплектація
- Високопродуктивний багатофункціональний калібратор Fluke 5730A (4334885) — 1 шт.
- Транскондуктивний підсилювач 52120A — 1 шт.
- Підсилювач — 1 шт.
- Кабелі з низькою термо-ЕРС і роз'ємами типу "банан" — 1 компл.
- Кабелі з низькою термо-ЕРС та наконечниками-лопатками — 1 компл.
- Комплект для монтажу в стійку — 1 шт.
- Комплект кріплень для стійки — 1 шт.
- Міцний транспортувальний кейс — 1 шт.
