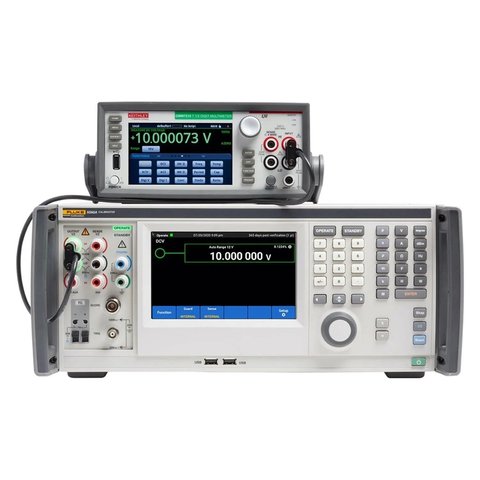

Багатофункціональний калібратор Fluke 5560A/1G (5128187)
Все про товар
Опис
Fluke 5560A/1G – це високопродуктивний багатофункціональний калібратор. Прилад калібрує найпопулярніші настільні мультиметри зі співвідношенням невизначеності випробувань (TUR) понад 4:1, осцилографи зі смугою пропускання до 2 ГГц і струмовимірювальні кліщі до 1500 А. Серед технічних удосконалень – вихід безперервного постійного струму 30 А без обмеження робочого циклу та функція синтезованої індуктивності. Це дозволяє калібрувати сучасні повнофункціональні настільні мультиметри та струмовимірювальні кліщі. Смуга пропускання осцилографа до 2 ГГц і час наростання фронту <175 пс дають змогу 5560A працювати зі ще ширшим спектром завдань. Підтримка великої кількості типів термопар і новий роз'єм спрощують підключення та розширюють можливості вимірювання температури. Діапазон вихідного струму можна додатково збільшити до 6000 А, підключивши до 5560A підсилювач 52120A з відповідною котушкою, що дає змогу калібрувати сильноточні прилади.
Особливості
- Сучасний інтерфейс з кольоровим сенсорним екраном і наочною індикацією підключень підвищує зручність роботи та знижує ймовірність помилок
- Просте калібрування приладів, що вимірюють постійну та змінну напругу, постійний та змінний струм, опір, температуру, ємність та індуктивність
- Калібрування осцилографів зі смугою пропускання до 2 ГГц (амплітуда, фронт, смуга пропускання, часові маркери, імпеданс і перевантаження)
- Вихід постійного струму 30 А, який можна збільшити безпосередньо до 360 А або до 6000 А за допомогою струмових котушок Fluke
Технічні характеристики
| Тип обладнання, що калібрується | Характеристика | |
|---|---|---|
| 4,5-розрядний мультиметр | TUR 4:1 | |
| 5,5-розрядний мультиметр | TUR 4:1 | |
| 6,5-розрядний мультиметр | TUR 4:1 | |
| Найкращі характеристики при 95%, ±5°C, 1 рік | Діапазон | |
| Постійна напруга (DCV) | 0 В до ±1020 В | 6 ppm |
| Постійний струм (DCI) | 0 А до ±30,2 А безперервно | 78 ppm |
| Змінна напруга (ACV) | 1 мВ до 1020 В; 3 Гц до 500 кГц | 110 ppm |
| Змінний струм (ACI) | 10 мкА до 30,2 А безперервно; 3 Гц до 30 кГц | 120 ppm |
| Змінний опір | 0 Ом до 1200 МОм | 19 ppm |
| Змінна ємність | 0 пФ до 120 мФ | 0,09% |
| Змінна індуктивність | 13 мкГн до 120 Гн | 0,09% |
| Температура | 17 типів ТП, 10 типів ТД; ITS-90 або IPTS-68 | 0,09°C (ТП); 0,002°C (ТД) |
| Функції | ||
| Потужність змінного струму (регулювання фази та коефіцієнта потужності); подвійний вихід (DCV-DCV, ACV-ACV) | Так | |
| Синхронізація кількох приладів | Так | |
| Прості гармоніки | Так | |
| Індуктивність | Так | |
| Керування 52120A (замкнений контур); до 3 або 360 А | Так | |
| Індикація ефективного струму котушки Fluke | Так | |
| Розширений діапазон вольт/Гц ACV – 70 В при 300 кГц | Так | |
| Період дії технічних характеристик (довірча ймовірність 95% та 99%) | 90 днів; 1 рік; 2 роки | |
| Швидке встановлення сигналу | Так | |
| Ізольований клемний блок (сумісний з автокалібруванням мультиметра) | Так | |
| Опції виходу для осцилографа | ||
| Смуга пропускання синусоїдального сигналу з вирівнюванням; < 4% при 2 ГГц | 600 МГц; 1 ГГц; 2 ГГц | |
| Нормований КСХН | Так | |
| Вертикальна амплітуда (AC і DC) | 0 В до 120 В | |
| Швидкий фронт | < 175 пс | |
| Точність часових маркерів | 2,5 ppm | |
| Імпульсний сигнал | Так | |
| Вимірювання імпедансу | Так | |
| Захист від перевантаження на вході | Так | |
Технічний паспорт
Завантажити технічний паспорт Fluke 5560A/1G (англ.).
Посібник користувача
Завантажити посібник користувача для Fluke 5560A/1G (англ.).
Комплектація
- Високопродуктивний багатофункціональний калібратор Fluke 5560A — 1 шт.
- Опція калібрування осцилографа 1,1 ГГц — 1 шт.
- Акредитований сертифікат калібрування 17025, що простежується до міжнародних стандартів, з даними — 1 шт.
- Базові вимірювальні дроти та адаптери — 1 компл.
- Ударостійкий транспортувальний кейс — 1 шт.
