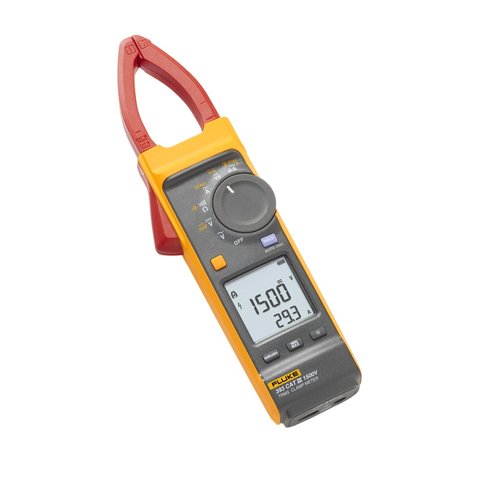

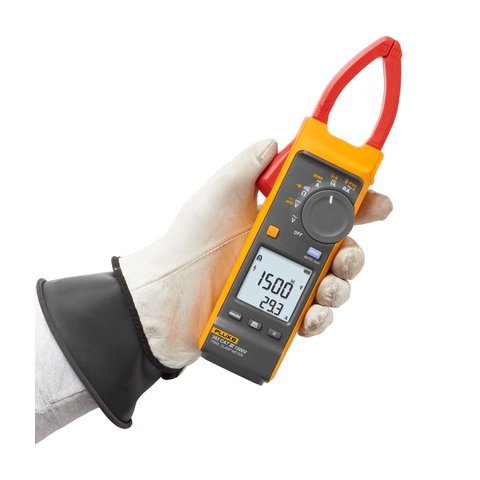

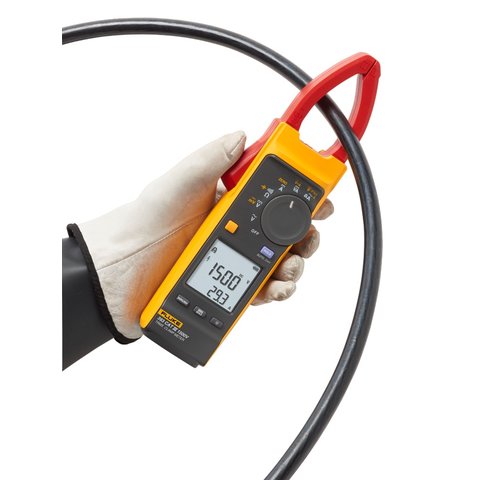

Електричні характеристики |
Змінний струм через затискач |
Діапазон |
999,9 А |
Роздільна здатність |
0,1 А |
Похибка |
2% ± 5 цифр (10-100 Гц)
2,5 % ± 5 цифр (100-500 Гц) |
Коефіцієнт амплітуди (50/60 Гц) |
2,5 при 600,0 А
3,0 при 500,0 А
1,42 при 999,9 А
Додайте 2% для коефіцієнта форми >2 |

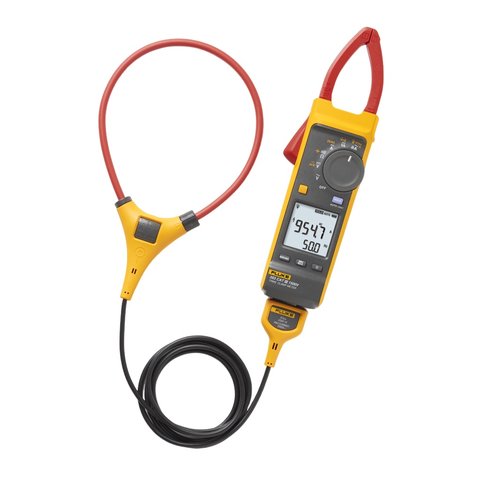

Вимірювання змінного струму з допомогою гнучкого струмового давача |
Діапазон |
999,9 А
2500 А |
Роздільна здатність |
0,1 А (≤999,9 А)
1 А (≤2500 A) |
Похибка |
3% ± 5 цифр (10 – 500 Гц) |
Коефіцієнт амплітуди (50/60 Гц) |
2,5 при 1400 A
3,0 при 1100 А
1,42 при 2500 А
Додайте 2% для коефіцієнта форми >2 |
Відстань від оптимального положення |
i2500-10 Flex |
i2500-18 Flex |
Error |
![Distance from Optimum](https://f00.psgsm.net/product/904457/37x-position-sens-100x181.png) |
A |
0,5 дюймів (12,7 мм) |
1,4 дюйма (35,6 мм) |
± 0,5% |
B |
0,8 дюйма (20,3 мм) |
2,0 дюйми (50,8 мм) |
± 1,0% |
C |
1,4 дюйма (35,6 мм) |
2,5 дюйми (63,5 мм) |
± 2,0% |
Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури. |
Постійний струм |
Діапазон |
999,9 А |
Роздільна здатність |
0,1 А |
Похибка |
2% ± 5 цифр (при використанні функції "ZERO" для компенсації відхилень) |
Напруга змінного струму |
Діапазон |
600,0 В
1000,0 В |
Роздільна здатність |
0,1 В (≤600,0 В)
1 В (≤1000 В) |
Похибка |
1% ± 5 цифр (20 – 500 Гц) |
Напруга постійного струму |
Діапазон |
600,0 В
1500 В |
Роздільна здатність |
0,1 В (≤600,0 В)
1 В (≤1500 В) |
Похибка |
1% ± 5 цифр |
Напруга постійного струму в мВ діапазоні |
Діапазон |
500,0 мВ |
Роздільна здатність |
0,1 мВ |
Похибка |
1% ± 5 цифр |
Вимірювання частоти струму за допомогою затискача |
Діапазон |
5,0–500,0 Гц |
Роздільна здатність |
0,1 Гц |
Похибка |
0,5% ± 5 цифр |
Рівень запуску |
5–10 Гц, ≥10 A
10–100 Гц, ≥ 5 A
100 – 500 Гц, ≥10 А |
Вимірювання частоти струму з допомогою гнучкого струмового давача |
Діапазон |
5,0–500,0 Гц |
Роздільна здатність |
0,1 Гц |
Похибка |
0,5% ± 5 цифр |
Рівень запуску |
5 – 20 Гц, ≥ 25 А
20–100 Гц, ≥ 20 A
100–500 Гц, ≥ 25 A |
Частота напруги |
Діапазон |
5,0–500,0 Гц |
Роздільна здатність |
0,1 Гц |
Похибка |
0,5% ± 5 цифр |
Рівень запуску |
5 – 20 Гц, ≥5 В
20–100 Гц, ≥5 В
100–500 Гц, ≥10 В |
Потужність постійного струму |
Діапазон |
600,0 кВ·А (діапазон 600,0 В пост. струму)
1500 кВ·А (діапазон 1500 В пост. струму) |
Роздільна здатність |
0,1 кВ·А
1 кВ·А |
Похибка |
2 % RD + 2,0 кВ·А
2 % RD + 20 кВ·А |
Опір |
Діапазон |
600,0 Ом
6000 Ом
60,00 кОм |
Роздільна здатність |
0,1 Ом (≤ 600 Ом)
1 Ом (≤ 6000 Ом)
10 Ом (≤ 60 кОм) |
Похибка |
1% ± 5 цифр |
Ємність |
Діапазон |
100,0 мкФ
1000 мкФ |
Роздільна здатність |
0,1 мкФ (≤ 100 мкФ)
1 мкФ (≤ 1000 мкФ) |
Похибка |
1% ± 5 цифр |
Рівень запуску для пускового струму |
5 А |
Максимальна напруга між будь-яким терміналом та заземленням |
Змінний струм |
1000 В |
Постійний струм |
1500 В |
Температурні коефіцієнти |
Додайте 0,1 × нормована похибка для кожного
градуса C понад 28° C або менше 18°C |
Загальні характеристики |
Габарити |
281 мм × 84 мм × 49 мм |
Вага (з батареями) |
520 г |
Ширина розкриття затискача |
34 мм |
Діаметр гнучкого струмовимірювального давача |
7,5 мм |
Довжина кабелю гнучкого струмовимірювального давача
(від головки до електронного роз'єму) |
1,8 м |
Робоча температура |
–10°C – +50°C |
Температура зберігання |
–40°C – +60°C |
Робоча вологість |
Без конденсації (< 10°C)
≤ 90% відн. вол. (при 10°C – 30°C)
≤ 75% відн. вол. (при 30°C – 40°C)
≤ 45% відн. вол. (при 40°C – 50°C) |
Робоча висота |
2000 метрів |
Висота над рівнем моря при зберіганні |
12 000 метрів |
Клас захисту |
IEC 60529: IP54 |
Живлення |
2 AA, IEC LR6, лужні |
Електромагнітна сумісність |
Міжнародні стандарти |
IEC 61326-1: портативне обладнання, електромагнітне середовище
IEC 61326-2-2, CISPR 11: група 1, клас А |
Корея (КСС) |
Обладнання класу А (промислове устаткування мовлення та зв'язку) |
США (FСС) |
47 CFR 15 підрозділ В. Прилад звільняється від ліцензування згідно з пунктом 15.103 |
Відповідність стандартам безпеки |
IEC 61010-1, ступінь забруднення 2
IEC 61010-2-032: CAT III 1500 В / CAT IV 600 В
IEC 61010-2-033: CAT III 1500 В / CAT IV 600 В |
Бездротове підключення |
Радіочастотна сертифікація |
Ідентифікатор FCC: T68-FBLE, IC: 6627A-FBLE |
Діапазон частот |
Від 2400 МГц до 2483,5 МГц |
Вихідна потужність |
<100 мВт |
