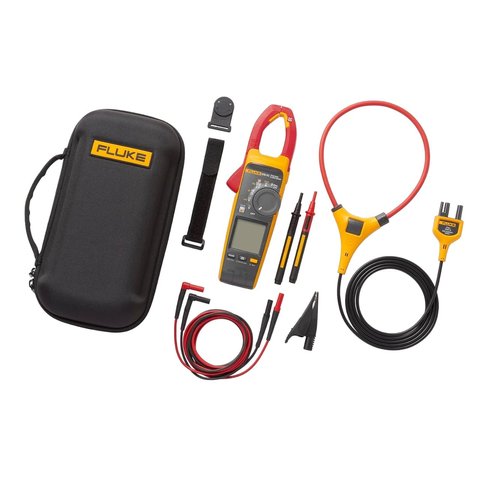

| Електричні характеристики |
| Змінний струм через затискач |
| Діапазон |
999,9 А |
| Роздільна здатність |
0,1 А |
| Похибка |
2% ± 5 цифр (45 - 66 Гц) |
| Пік-фактор (50/60 Гц) |
3 при 500,0 А
2,5 при 600,0 А
1,42 при 1000 А
Додайте 2% для коефіцієнта форми >2 |

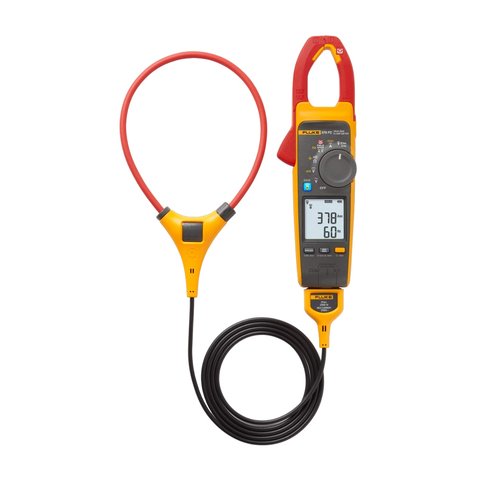

| Вимірювання змінного струму з допомогою гнучкого струмового пробника |
| Діапазон |
2500 А |
| Роздільна здатність |
0,1 А (≤999,9 А)
1 А (≤2500 A) |
| Похибка |
3% ± 5 цифр (5 – 500 Гц) |
| Пік-фактор (50/60 Гц) |
2,5 при 1400 A
3,0 при 1100 А
1,42 при 2500 А
Додайте 2% для коефіцієнта форми >2 |
| Відстань від оптимального положення |
i2500-10 Flex |
i2500-18 Flex |
Error |
 |
A |
0,5 дюйма (12,7 мм) |
1,4 дюйма (35,6 мм) |
± 0,5% |
| B |
0,8 дюйма (20,3 мм) |
2,0 дюйми (50,8 мм) |
± 1,0% |
| C |
1,4 дюйма (35,6 мм) |
2,5 дюйма (63,5 мм) |
± 2,0% |
| Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури. |
| Постійний струм |
| Діапазон |
999,9 А |
| Роздільна здатність |
0,1 А |
| Похибка |
2% ± 5 цифр (при використанні функції "НУЛЬ" для компенсації відхилень) |
| Напруга змінного струму: технологія FieldSense |
| Діапазон |
1000 В |
| Роздільна здатність |
1 В (≤1000 В) |
| Похибка |
≤4/0 AWG: 3 % ±5 (45 – 66 Гц) |
| ≥4/0 AWG: 5 % ±5 (45 – 66 Гц) |
Вимірюваний провідник необхідно розташовувати якомога ближче до зони змикання затискача кліщів (див. рис.).
 |
| Напруга змінного струму (тестові щупи) |
| Діапазон |
600,0 В
1000,0 В |
| Роздільна здатність |
0,1 В (≤600,0 В)
1 В (≤1000 В) |
| Похибка |
1% ± 5 (20 - 500 Гц) |
| Напруга постійного струму |
| Діапазон |
600,0 В
1000 В |
| Роздільна здатність |
0,1 В (≤600,0 В)
1 В (≤1000 В) |
| Похибка |
1% ± 5 |
| Напруга постійного струму в мВ діапазоні |
| Діапазон |
500,0 мВ |
| Роздільна здатність |
0,1 мВ |
| Похибка |
1% ± 5 |
| Вимірювання частоти струму за допомогою затискача |
| Діапазон |
45 – 66 Гц |
| Роздільна здатність |
0,1 Гц |
| Похибка |
0,5% ± 5 |
| Рівень запуску |
5–10 Гц, ≥10 A
10–100 Гц, ≥ 5 A
100 – 500 Гц, ≥10 А |
| Вимірювання частоти струму з допомогою гнучкого струмового пробника |
| Діапазон |
5,0–500,0 Гц |
| Роздільна здатність |
0,1 Гц |
| Похибка |
0,5% ± 5 |
| Рівень запуску |
5 – 20 Гц, ≥25 А
20–100 Гц, ≥ 20 A
100–500 Гц, ≥ 25 A |
| Опір |
| Діапазон |
600,0 Ом
6000 Ом
60,00 кОм |
| Роздільна здатність |
0,1 Ом (≤ 600,0 Ом)
1 Ом (≤ 6000 Ом)
10 Ом (≤ 60,00 кОм) |
| Похибка |
1% ± 5 |
| Ємність |
| Діапазон |
1000 мкФ |
| Роздільна здатність |
0,1 мкФ (≤ 100 мкФ)
1 мкФ (≤ 1000 мкФ) |
| Похибка |
1% ± 4 |
| Загальні характеристики |
| Максимальна напруга між терміналом та заземленням |
1000 В |
| Габарити |
274 мм × 86 мм × 47 мм |
| Вага (з батареями) |
463 г |
| Ширина розкриття затискача |
34 мм |
| Діаметр гнучкого струмовимірювального давача |
7,5 мм |
Довжина кабелю гнучкого струмовимірювального давача
(від головки до електронного роз'єму) |
1,8 м |
| Котушка Роговського |
450 мм |
| Робоча температура |
–10°C – +50°C |
| Температура зберігання |
–40°C – +60°C |
| Робоча вологість |
Без конденсації (< 10°C)
≤ 90% відн. вол. (10°C – 30°C)
≤ 75% відн. вол. (30°C – 40°C)
≤ 45% відн. вол. (40°C – 50°C) |
| Температурні коефіцієнти |
Додайте 0,1 × нормована похибка для кожного градуса C понад 28° C або менше 18°C |
| Клас захисту |
IEC60529: IP30 |
| Робоча висота |
2000 м |
| Висота над рівнем моря при зберіганні |
12 000 м |
| Живлення |
2 AA, IEC LR6, лужні |
| Електромагнітна сумісність |
| Міжнародні стандарти |
IEC 61326-1: портативне обладнання, електромагнітне середовище
IEC 61326-2-2 CISPR 11: група 1, клас В |
| Корея (КСС) |
Обладнання класу А (промислове устаткування мовлення та зв'язку) |
| США (FСС) |
47 CFR 15 підрозділ В. Прилад звільняється від ліцензування згідно з пунктом 15.103 |
| Відповідність стандартам безпеки |
IEC 61010-1, ступінь забруднення 2
IEC 61010-2-032: CAT III 1000 В / CAT IV 600 В
IEC 61010-2-033: CAT III 1000 В / CAT IV 600 В
IEC 61557-13: Class 2, ≤30 A/m |
