Струмовимірювальні кліщі Fluke 377 FC (5111858)

Безконтактні струмовимірювальні кліщі Fluke 377 FC призначені для вимірювання TRUE-RMS-значень змінного/постійного струму. Технологія FieldSense™ дозволяє здійснювати тестування швидше й безпечніше без контакту з кабелем під напругою, а за допомогою затискача ви отримаєте найточніші результати. Просто прикріпіть чорний вимірювальний щуп до будь-якого електричного заземлення, розмістіть досліджуваний провідник між губками кліщів і побачите на екрані показання.

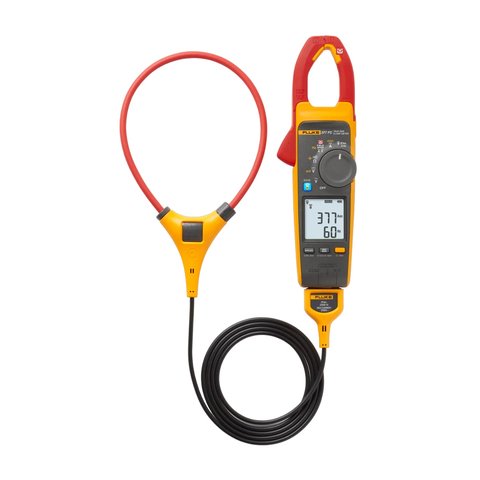

У комплект постачання входить гнучкий струмовимірювальний давач iFlex, що дозволяє вимірювати змінний струм до 2500 А, працювати на ділянках зі щільним скупченням кабелів та з провідниками великого діаметра.

Fluke 377 FC забезпечують прості вимірювання всіх параметрів трифазних систем:

• Вимірювання напруги та струму у трифазних системах здійснюються за три простих кроки.
• Обчислення повного набору фазних та лінійних значень.
• Відображення результатів на екрані смартфона та передача даних у хмарне сховище, а також визначення та відображення порядку чергування фаз за допомогою ПЗ Fluke Connect.

Пристрій суттєво спрощує проведення електровимірювальних робіт. Щойно він виявляє стабільний сигнал при тестуванні FieldSense, екран підсвічується зеленим кольором. Так само працює функція візуальної перевірки цілісності кола, яка дозволяє проводити вимірювання у шумному середовищі, дублюючи звукову індикацію підсвічуванням дисплея.

Особливості

• Гнучкий струмовимірювальний давач iFlex розширює діапазон вимірювань до 2500 A змінного струму.
• Технологія FieldSense™ — тестування без контакту з кабелем під напругою.
• Підтримка ПЗ Fluke Connect.
• Виявлення струмів витоку.
• Вимірювання напруги постійного струму у мВ діапазоні.
• Дворядковий РК-дисплей з функцією Visual Continuity, що активує яскраву зелену індикацію на екрані. Ідеальний варіант для роботи в умовах шуму та слабкого освітлення.
• Автовимкнення: так (через 20 хвилин).
• Ресурс батареї: 200 годин.

Технічні характеристики

Електричні характеристики
Змінний струм через затискач
Діапазон		999,9 А
Роздільна здатність		0,1 А
Похибка		2% ± 5 цифр (45 - 66 Гц)
Пік-фактор (50/60 Гц)		3 при 500,0 А 2,5 при 600,0 А 1,42 при 1000 А Додайте 2% для коефіцієнта форми >2
Вимірювання змінного струму з допомогою гнучкого струмового давача
Діапазон		2500 А
Роздільна здатність		0,1 А (≤999,9 А) 1 А (≤2500 A)
Похибка		3% ± 5 цифр (5 – 500 Гц)
Пік-фактор (50/60 Гц)		3,0 при 1100 А 2,5 при 1400 A 1,42 при 2500 А Додайте 2% для коефіцієнта форми >2
Відстань від оптимального положення		i2500-10 Flex	i2500-18 Flex	Error
	A	0,5 дюйма (12,7 мм)	1,4 дюйма (35,6 мм)	± 0,5%
	B	0,8 дюйма (20,3 мм)	2,0 дюйми (50,8 мм)	± 1,0%
	C	1,4 дюйма (35,6 мм)	2,5 дюйма (63,5 мм)	± 2,0%
Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури.
Постійний струм
Діапазон		999,9 А
Роздільна здатність		0,1 А
Похибка		2% ± 5 (при використанні функції "ZERO" для компенсації відхилень)
Напруга змінного струму: технологія FieldSense
Діапазон		1000 В
Роздільна здатність		1 В (≤1000 В)
Похибка		≤4/0 AWG: 3 % ± 5 (45 – 66 Гц)
		≥4/0 AWG: 5 % ± 5 (45 – 66 Гц)
Вимірюваний провідник необхідно розташовувати якомога ближче до зони змикання затискача кліщів (див. рис.).
Напруга змінного струму (вимірювальні щупи)
Діапазон		600,0 В 1000,0 В
Роздільна здатність		0,1 В (≤600,0 В) 1 В (≤1000 В)
Похибка		1% ± 5 (20 - 500 Гц)
Напруга постійного струму
Діапазон		600,0 В 1000 В
Роздільна здатність		0,1 В (≤600,0 В) 1 В (≤1000 В)
Похибка		1% ± 5
Напруга постійного струму в мВ діапазоні
Діапазон		500,0 мВ
Роздільна здатність		0,1 мВ
Похибка		1% ± 5
Вимірювання частоти струму за допомогою затискача
Діапазон		45 – 66 Гц
Роздільна здатність		0,1 Гц
Похибка		0,5% ± 5
Рівень запуску		5 – 10 Гц, ≥10 A 10 – 100 Гц, ≥ 5 A 100 – 500 Гц, ≥10 А
Вимірювання частоти струму з допомогою гнучкого струмового давача
Діапазон		5,0 – 500,0 Гц
Роздільна здатність		0,1 Гц
Похибка		0,5% ± 5
Рівень запуску		5 – 20 Гц, ≥25 А 20 – 100 Гц, ≥ 20 A 100 – 500 Гц, ≥ 25 A
Опір
Діапазон		600,0 Ом 6000 Ом 60,00 кОм
Роздільна здатність		0,1 Ом (≤ 600,0 Ом) 1 Ом (≤ 6000 Ом) 10 Ом (≤ 60,00 кОм)
Похибка		1% ± 5
Ємність
Діапазон		1000 мкФ
Роздільна здатність		0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ)
Похибка		1% ± 4
Загальні характеристики
Максимальна напруга між терміналом та заземленням		1000 В
Габарити		274 мм × 86 мм × 47 мм
Вага (з батареями)		463 г
Ширина розкриття затискача		34 мм
Діаметр гнучкого струмовимірювального давача		7,5 мм
Довжина кабелю гнучкого струмовимірювального давача (від головки до електронного роз'єму)		1,8 м
Котушка Роговського		450 мм
Робоча температура		–10°C – +50°C
Температура зберігання		–40°C – +60°C
Робоча вологість		Без конденсації (< 10°C) ≤ 90% відн. вол. (10°C – 30°C) ≤ 75% відн. вол. (30°C – 40°C) ≤ 45% відн. вол. (40°C – 50°C)
Температурні коефіцієнти		Додайте 0,1 × нормована похибка для кожного градуса C понад 28° C або менше 18°C
Клас захисту		IEC60529: IP30 (з зімкненими губками кліщів)
Робоча висота		2000 м
Висота над рівнем моря при зберіганні		12 000 м
Живлення		2 AA, IEC LR6, лужні
Електромагнітна сумісність
Міжнародні стандарти		IEC 61326-1: портативне обладнання, електромагнітне середовище IEC 61326-2-2, CISPR 11: група 1, клас В
Корея (КСС)		Обладнання класу А (промислове устаткування мовлення та зв'язку)
США (FСС)		47 CFR 15 підрозділ В. Прилад звільняється від ліцензування згідно з пунктом 15.103
Відповідність стандартам безпеки		IEC 61010-1, ступінь забруднення 2 IEC 61010-2-032: CAT III 1000 В / CAT IV 600 В IEC 61010-2-033: CAT III 1000 В / CAT IV 600 В IEC 61557-13: Class 2, ≤30 A/m
Бездротове підключення
Радіочастотна сертифікація		Ідентифікатор FCC: T68-FBLE, IC: 6627A-FBLE
Діапазон частот		2405 МГц — 2480 МГц
Вихідна потужність		˂100 мВт

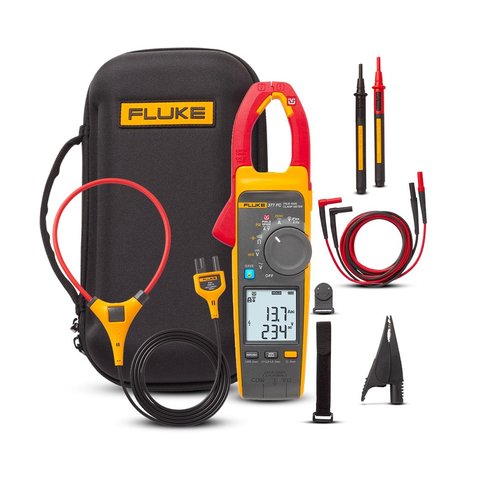

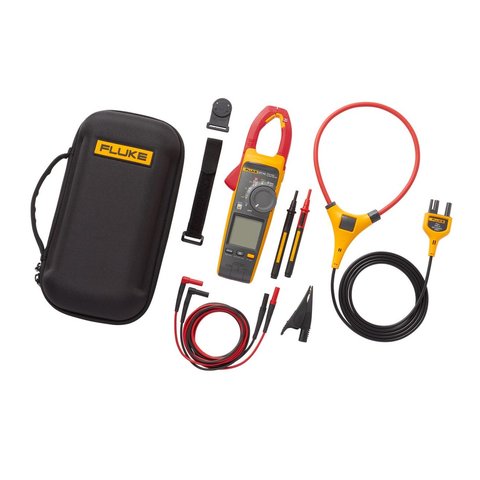

Комплектація

• Струмовимірювальні кліщі Fluke 377 FC — 1 шт.
• Гнучкий давач iFlex® — 1 шт.
• Комплект силіконових щупів TL224 — 1 шт.
• Комплект вимірювальних щупів TP175 — 1 шт.
• Затискач для заземлення AC285 (чорний) — 1 шт.
• Магнітний тримач та ремінець – 1 шт.
• Футляр — 1 шт.
• Інструкція — 1 шт.
