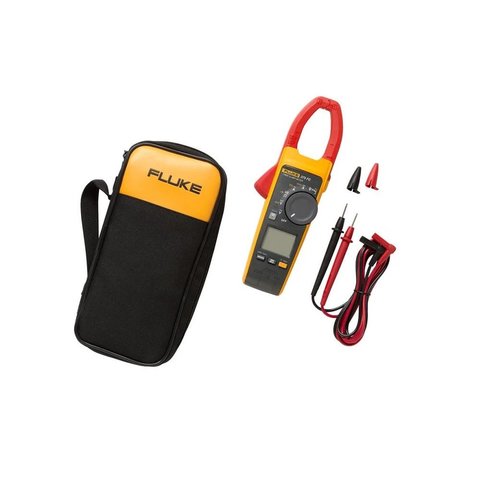

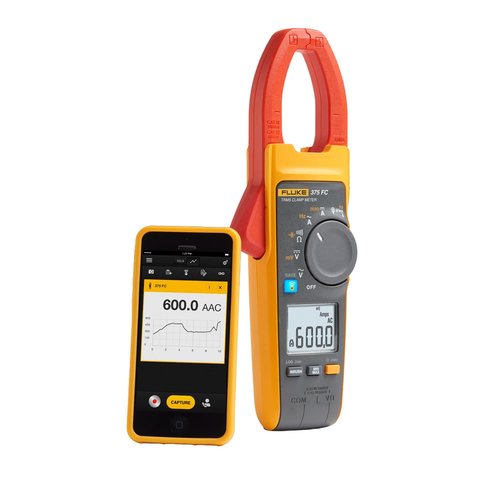

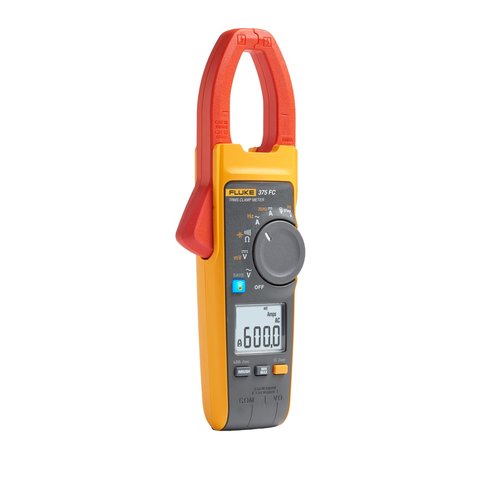

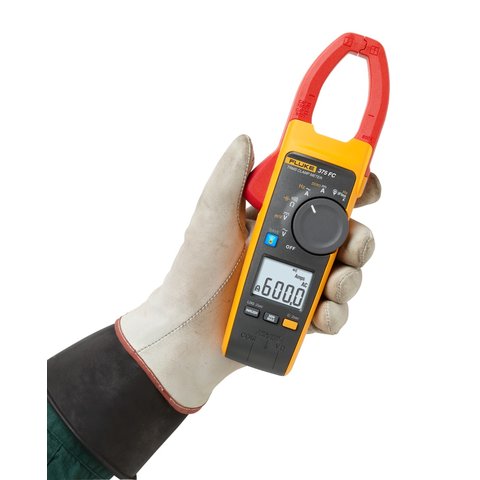

| Електричні характеристики |
| Вимірювання змінного струму через затискач |
| Діапазон |
600,0 А |
| Роздільна здатність |
0,1 А |
| Похибка |
2% ± 5 цифр (10-100 Гц)
2,5 % ± 5 цифр (100-500 Гц) |
| Коефіцієнт форми (50/60 Гц) |
3 при 500 А
2,5 при 600 А
Додайте 2% для коефіцієнта форми >2 |
| Вимірювання змінного струму з допомогою гнучкого струмового давача |
| Діапазон |
2500 А |
| Роздільна здатність |
0,1 А (≤ 600 А)
1 А (≤ 2500 А) |
| Похибка |
3% ± 5 цифр (5 – 500 Гц) |
| Коефіцієнт форми (50/60 Гц) |
3,0 при 1100 А
2,5 при 1400 А
1,42 при 2500 А
Додайте 2% для коефіцієнта форми >2 |
| Відстань від оптимального положення |
i2500-10 Flex |
i2500-18 Flex |
Error |
 |
A |
0,5 дюйма (12,7 мм) |
1,4 дюйма (35,6 мм) |
± 0,5% |
| B |
0,8 дюйма (20,3 мм) |
2,0 дюйма (50,8 мм) |
± 1,0% |
| C |
1,4 дюйма (35,6 мм) |
2,5 дюйма (63,5 мм) |
± 2,0% |
| Невизначеність вимірювань передбачає розташування централізованого первинного провідника в оптимальному положенні, відсутність зовнішнього електричного та магнітного поля та дотримання робочої температури. |
| Постійний струм |
| Діапазон |
600,0 А |
| Роздільна здатність |
0,1 А |
| Похибка |
2% ± 5 цифр |
| Напруга змінного струму |
| Діапазон |
1000,0 В |
| Роздільна здатність |
0,1 В (≤600.0 В)
1 В (≤1000 В) |
| Похибка |
1,5% ± 5 (20 – 500 Гц) |
| Напруга постійного струму |
| Діапазон |
1000,0 В |
| Роздільна здатність |
0,1 В (≤600.0 В)
1 В (≤1000 В) |
| Похибка |
1% ± 5 |
| Напруга постійного струму в мВ діапазоні |
| Діапазон |
500,0 мВ |
| Роздільна здатність |
0,1 мВ |
| Похибка |
1% ± 5 |
| Вимірювання частоти з допомогою затискача |
| Діапазон |
5,0 – 500,0 Гц |
| Роздільна здатність |
0,1 Гц |
| Похибка |
0,5% ± 5 |
| Рівень запуску |
5 – 10 Гц, ≥10 A
10 – 100 Гц, ≥ 5 A |
| Вимірювання частоти з допомогою гнучкого струмового давача |
| Діапазон |
5,0 – 500,0 Гц |
| Роздільна здатність |
0,1 Гц |
| Похибка |
0,5% ± 5 |
| Рівень запуску |
5 – 20 Гц, ≥ 25 А
20 – 100 Гц, ≥ 20 A
100 – 500 Гц, ≥ 25 A |
| Опір |
| Діапазон |
60 кОм |
| Роздільна здатність |
0,1 Ом (≤ 600 Ом)
1 Ом (≤ 6000 Ом)
10 Ом (≤ 60 кОм) |
| Похибка |
1% ± 5 |
| Ємність |
| Діапазон |
1000 мкФ |
| Роздільна здатність |
0,1 мкФ (≤ 100 мкФ)
1 мкФ (≤ 1000 мкФ) |
| Похибка |
1% ± 4 цифри |
| Загальні характеристики |
| Максимальна напруга між будь-яким терміналом та заземленням |
1000 В |
| Габарити |
249 мм × 85 мм × 45 мм |
| Вага |
395 г |
| Ширина розкриття затискача |
34 мм |
| Робоча температура |
–10°C – +50°C |
| Температура зберігання |
–40°C – +60°C |
| Робоча вологість |
Без конденсації (˂10°C)
≤ 90% відн. вол. (при 10°C – 30°C)
≤ 75% відн. вол. (при 30°C – 40°C) |
| Робоча висота |
3000 метрів |
| Висота над рівнем моря при зберіганні |
12 000 метрів |
| Живлення |
2 AA, NEDA 15А, IEC LR6 |
| Температурні коефіцієнти |
Додайте 0,1 × нормована похибка для кожного
градуса C понад 28° C або менше 18°C |
| Безпека |
IEC 61010-1, ступінь забруднення 2
IEC 61010-2-032: CAT III 1000 В / CAT IV 600 В |
| Радіочастотна сертифікація |
T68-FBLE IC:6627A-FBLE |
| Електромагнітна сумісність |
| Міжнародні стандарти |
IEC 61326-1: портативне обладнання, електромагнітне середовище, IEC 61326-2-2
CISPR 11: група 1, клас А |
| Корея (КСС) |
Обладнання класу А (промислове устаткування мовлення та зв'язку) |
| США (FСС) |
47 CFR 15 підрозділ В. Прилад звільняється від ліцензування згідно з пунктом 15.103 |
