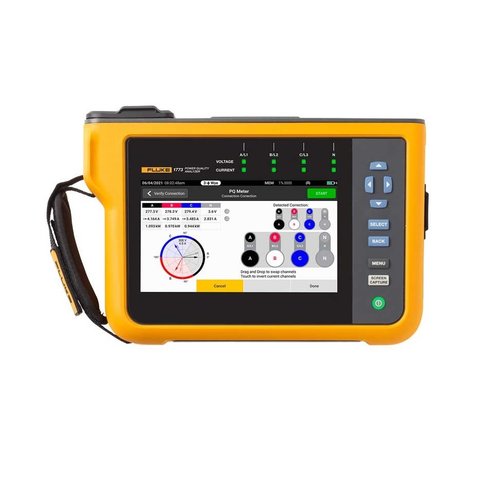

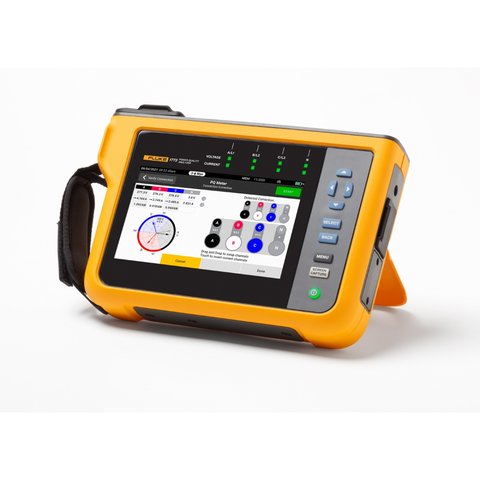

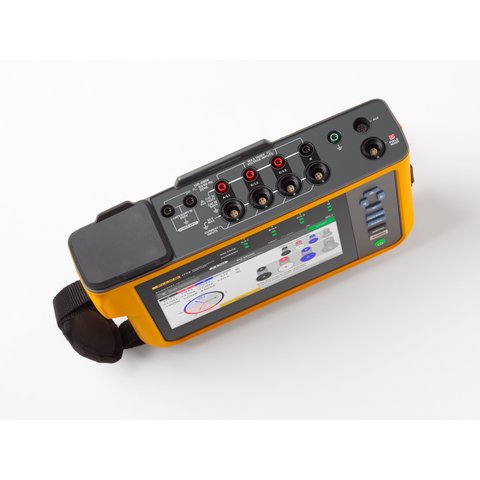

Аналізатор якості електроенергії Fluke 1773 зі струмовимірювальними давачами (5117269)
Все про товар
Опис
Аналізатори якості електроенергії Fluke серії 1770 для трифазних мереж спрощують процедуру реєстрації параметрів якості електроенергії, а також діагностику та аналіз. Створені для швидких та простих досліджень, вони оснащені функцією автоматичних вимірювань, вирізняються зручними налаштуваннями та інтерфейсом користувача, потужними характеристиками та зрозумілою платформою для створення звітності.
Аналізатор Fluke 1773 вимірює напругу, силу струму й потужність, що дозволяє скласти характеристику електричної системи, та фіксує події, що впливають на якість електроенергії, зокрема гармоніки до 30 кГц, короткочасні зниження й зростання напруги.
Система автоматичних вимірювань забезпечує стабільний збір необхідних даних. За потреби передбачена можливість вибору й налаштування окремих параметрів. За замовчуванням реєструється понад 500 параметрів якості електроенергії. Функція покрокового налаштування полегшує вибір правильних параметрів для використовуваної системи.
Сфера застосування: енергетичні обстеження та випробування під навантаженням, аналіз гармонік, хибне спрацьовування автоматичного вимикача, дослідження енергії на електростанції, виявлення несправностей устаткування, контроль гармонік струму при роботі з інверторними генераторами.
Особливості
- Автоматичні вимірювання потужності та параметрів якості електроенергії
- Збір критично важливих даних про якість електроенергії негайно після початку роботи, без тривалих налаштувань та вибору параметрів
- Інтуїтивно зрозумілий інтерфейс користувача дозволяє легко переходити між параметрами вимірювання, такими як В/А/Гц, потужність, провали і сплески, гармоніки або стан якості електроенергії одним натисканням кнопки
- Автокорекція підключення до електромережі та налаштування приладу
- Автоматичне виявлення помилок напруги і струму в проводці з корекцією без повторного підключення
- Ємнісний сенсорний екран з високою роздільною здатністю з можливістю використання в ЗІЗ та видачею результатів за лічені секунди
- Формування звітності про стан якості електроенергії на основі автоматичної оцінки вхідних параметрів якості відповідно до стандарту EN 50160, що забезпечує ретельний пошук та усунення несправностей в проблемних ділянках якості електроенергії
- Декілька методів аналізу гармонік, включаючи 50 основних цілочислових гармонік, гармоніки в діапазоні від 2 до 9 кГц у відповідності стандарту IEC61000-4-30 Додаток A та гармоніки до 30 кГц, що дозволяє виявляти вплив інверторів на мережу
- Аналізатор поставляється з програмним забезпеченням Fluke Energy Analyze Plus, яке дозволяє створювати індивідуальні звіти або використовувати збережені шаблони звітів відповідно до галузевих стандартів
Технічні характеристики
Входи напруги | ||||
---|---|---|---|---|
Кількість входів | 4 входи, 3 фази і нейтраль, підключена до захисного заземлення (5 роз'ємів) | |||
Категорія вимірювання | 1000 В CAT III / 600 В CAT IV | |||
Макс. вхідна напруга | 1000 В (середньоквадратичне значення) / 1000 В пост. струму (1700 В пік.) | |||
Номінальний діапазон напруги | З'єднання за схемою «зірка» і однофазна мережа: змінна напруга (50 - 1000 В) | |||
Схема «трикутник»: змінна напруга (100 - 1000 В) | ||||
Відповідність IEC 61000-4-30, клас А для номінальної напруги (VDIN) 100 - 690 В | ||||
Вхідний імпеданс | 10 МОм між P-P і P-N, 5 МОм між P-PE і N-PE | |||
Смуга пропускання | Від постійного струму - до 30 кГц для вимірювання якості електроенергії, за винятком перехідних процесів | |||
Роздільна здатність | 24-бітна синхронна вибірка | |||
Частота отримання даних | 80 квиб/с при 50/60 Гц | |||
Масштаб | 1:1, змінний при використанні трансформаторів напруги | |||
Струмові входи | ||||
Кількість входів | 4 входи, 3 фази і нейтраль, автоматичний вибір діапазону для підключеного давача | |||
Діапазон | Змінний струм | від 1 А до 1500 А з i17XX-FLEX1500 12 | ||
від 1 А до 1500 А з i17XX-FLEX1500 24 | ||||
від 3 А до 3000 А з i17XX-FLEX3000 24 | ||||
від 6 А до 6000 А з i17XX-FLEX6000 36 | ||||
від 40 мА до 40 А з затискачем i40s-EL | ||||
від 4 А до 400 А з затискачем i400s-EL | ||||
Постійний струм | 20–2000 А з затискачем 80i-2010-EL | |||
Смуга пропускання | Від пост. струму до 30 кГц | |||
Роздільна здатність | 24-бітна синхронна вибірка | |||
Частота отримання даних | 80 квиб/с при 50/60 Гц | |||
Масштаб | 1:1, змінний | |||
Вхідна напруга | Затискач: 50 мВ / 500 мВ (середньоквадратичне значення); CF 2,8 Котушка Роговського 15 / 150 мВ (середньоквадратичне значення) при 50 Гц, 18 / 180 мВ (середньоквадратичне значення) при 60 Гц; CF 4 Усе при номінальному діапазоні давача |
|||
Вхідний імпеданс | 11 кОм | |||
Допоміжні входи | ||||
Дротове з'єднання з адаптером 17XX-AUX | ||||
Кількість входів | 2 | |||
Діапазон вхідного сигналу | Пряме з'єднання: від 0 В пост. струму до ± 10 В пост. струму | |||
Від 0 В до 1000 В пост. струму | ||||
Вхідний імпеданс | Пряме з'єднання: 2,92 МОм | |||
Коефіцієнт посилення | Формат: mx + b (посилення та зміщення), встановлюється користувачем | |||
Відображувані одиниці | Налаштовуються користувачем (до 8 символів, наприклад, °C, фунти, кв. дюйми чи м/с) | |||
Збір даних про напругу та силу струму | ||||
Частота вхідного живлення від мережі | Пост. струм, 50/60 Гц 15 % (42,5–57,5 Гц, 51–69 Гц) | |||
Схеми з'єднань | 1-φ, 1-φ IT, розщеплена фаза, 3-φ дельта, 3-φ з'єднання за схемою «зірка» IT, 3-φ схема Арона/Блонделя (2-елементна дельта), 3-φ дельта з роз'єднаним контактом, 3-φ схема «high leg delta» | |||
Збереження даних | Внутрішня пам'ять: 8 ГБ | |||
Можливість збільшення за допомогою карти microSD на 32 ГБ | ||||
Обсяг пам'яті | Типово 10 сеансів реєстрації тривалістю 8 тижнів з 1-хвилинним інтервалом і 100 подій. Кількість можливих сеансів реєстрації і період реєстрації залежать від вимог користувача. |
|||
Точність вимірювань у режимі реального часу | Внутрішня: 3 ppm (0,26 с на день, 8 с на місяць) NTP (час у мережі Інтернет): залежно від затримки мережі Інтернет, зазвичай ˂ 0,1 с, абсолютне за UTC |
|||
GPS: ˂ 1 мс абсолютне по UTC | ||||
Інтервал тенденцій | ||||
Інтервал тенденцій | На вибір користувача: 1 с, 3 с, 5 с, 10 с, 30 с, 1 хв., 5 хв., 10 хв., 15 хв., 30 хв. | |||
Мін./макс. значення інтервалу усереднення | Напруга, струм: середньоквадратичне значення ½ циклу (20 мс при 50 Гц, 16,7 мс при 60 Гц) | |||
Допоміжна потужність: 200 мс | ||||
Загальне гармонічне спотворення | THD (загальне гармонічне спотворення) для напруги й сили струму обчислюється за допомогою 50 гармонік | |||
Вимірювання якості електроенергії | ||||
Гармоніки | h0 … h50 % осн. і сер. кв. знач. для напруги, струму й потужності. Фазові кути для напруги й струму до h11. |
|||
Інтергармоніки | ih0… ih50 | |||
% осн. і сер. кв. знач. для напруги й струму | ||||
Супрагармоніки | 2–9 кГц з бінами 200 Гц 9–30 кГц з бінами 2 кГц сер. кв. знач. для напруги й струму |
|||
Метод вимірювання гармонік | Групи, підгрупи та одиничні біни гармонік відповідно до IEC 61000-4-7. Метод обирається автоматично на основі налаштованого стандарту якості електроенергії або налаштовується користувачем. | |||
Загальне гармонічне спотворення | Обчислюється з використанням до 50 гармонік (залежно від обраного стандарту якості електроенергії) | |||
Сторонні сигнали в мережі живлення | 2 частоти в діапазоні від 110 до 3000 Гц | |||
Події | Напруга | Короткотривале зниження напруги, короткотривале зростання напруги, переривання, швидка зміна напруги, сторонні сигнали в мережі живлення, відхилення форми сигналу | ||
Сила струму | Пусковий струм | |||
Запис заданих подій | Средньоквадратичне значення напівциклу напруги й струму для 10 с | |||
Форма сигналу напруги й струму для 10/12 циклів | ||||
Сторонні сигнали в мережі живлення: 200 мс сер. кв. знач. напруги сторонніх сигналів у мережі живлення до 120 с | ||||
Відповідність стандартам | ||||
Електроживлення | IEEE 1459 | |||
Гармоніки | IEC 61000-4-7: клас 1 IEEE 519 (короткотривалі та миттєві гармоніки) |
|||
Флікер | IEC 61000-4-15 Клас F1 | |||
Якість електроенергії | IEC 61000-4-30 Клас A, IEC 62586 PQI-A-PI | |||
Відповідність якості електроенергії | EN 50160 + GOST + NEQUAL + NETCODE + FOL | |||
Інтерфейси | ||||
Ethernet | 1 Гбіт/с 1000BASE-T | |||
USB-С | Високошвидкісний USB 2.0 для флеш-накопичувачів USB для передачі даних вимірювань, оновлень прошивки й встановлення ліцензій. Макс. струм живлення: 500 мА | |||
USB, тип A | Високошвидкісний USB 2.0 для завантаження даних на ПК і калібрування (знадобиться кабель USB типу A – USB-C або USB-C - USB-C) | |||
Додаткове джерело живлення для аналізатора (знадобиться адаптер живлення USB C PD 2.0 або вище з підтримкою 9 В, 1,8 А) | ||||
Надшвидкий USB 3.0 для флеш-накопичувачів USB-С для передачі даних вимірювань, оновлень прошивки й встановлення ліцензій. Макс. струм живлення: 900 мА | ||||
Модуль LTE/4G31 | LTE-A Cat 12 Підтримка LTE-A і UMTS/HSPA+ у всьому світі Антена: зовнішня2 |
|||
GPS | Роз'єм MCX для підключення антени GNSS для GPS/GLONASS2 | |||
1Доступність та підтримувані постачальники різняться залежно від країн. Уточніть у місцевого представника компанії Fluke. 2Знадобиться подовжувальний кабель 5 м, номер за каталогом Fluke: 5263915. |
||||
Похибка електричних вимірювань | ||||
Параметр | Діапазон | Роздільна здатність | Власна похибка за нормальних умов % від показань + % від повної шкали | |
Напруга | 1000 В | 0,1 В | 0,1% від номінальної напруги відповідно до IEC 61000-4-30 Клас A1,2 | |
±(0,04 % + 0,004 %)3 | ||||
Короткотривалі зниження й зростання напруги | — | 0,1 В | 0,1% від номінальної напруги1,2 | |
Гармоніки/інтергармоніки напруги | 100% | 0,1 % / 0,1 мВ | ≥1% від номінальної напруги1: ±2,5% від показань ˂1% від номінальної напруги1: ±0,025 Вном |
|
THD напруги | 100% | 0,1 % / 0,1 В | ±(2,5 % + 0,5 %) | |
Спотворення напруги 2–9 кГц | Макс. 100 В | 0,1 мВ | ±(2,5 % + 0,1 В) | |
Спотворення напруги 9–30 кГц | Макс. 100 В | 0,1 мВ | ±(2,5 % + 0,1 В) | |
Струм (режим затискача Роговського) | З iFlex 1500 A, i17XX-FLEX1500 24 |
150 А 1500 А |
0,01% 0,1 А |
±(1 % + 0,02 %) |
З iFlex 3000 A, i17XX-FLEX3000 24 |
300 А 3000 А |
0,01 А 0,1 А |
±(1 % + 0,03 %) | |
З iFlex 6000 A, i17XX-FLEX6000 36 |
600 А 6000 А |
0,1 А 1 А |
±(1,5 % + 0,03 %) | |
З затискачем змінного струму 40 А, i40s-EL | 4 А 40 А |
0,001 A 0,01 A |
±(0,7 % + 0,02 %) | |
З затискачем змінного струму 400 А, i400s-EL | 40 А 400 А |
0,01 A 0,1 A |
±(2 % + 0,2 %) ±(0,7 % + 0,1 %) |
|
З затискачем змінного/постійного струму 2000 A 80i-2010s-EL | 200 А 2000 А |
0,01 A 0,1 A |
±(0,8 % + 0,2 %) | |
Струм мін./макс. | 100 % | визначається додатковим обладнанням | ×2 власної похибки | |
Гармоніки / інтергармоніки струму | 100 % | 0,1 % / 0,01 A | ≥3 % номінального струму: ±2,5 % від показань 4 ˂3 % ном. струму: ±0,15% ном. струму |
|
THD струму | 100 % | 0,1 % | ±(2,5 % + 0,5 %) | |
Частота | 42,5 – 69 Гц | 0,001 Гц | ±0,01 Гц | |
Асиметрія напруги | 100 % | 0,1 % | ±0,15 % | |
Асиметрія струму | 100 % | 0,1 % | ±0,15 % | |
Флікер Pinst, Pst, Plt | від 0 до 20 | 0,01 | 5 % | |
Напруга сторонніх сигналів у мережі | До 3 кГц 0–15% від номінальної напруги |
0,1 В / 0,1 % | 1 – 3% від номінальної напруги: ±0,15 % від номінальної напруги 3–15 % від номінальної напруги: ±5 % від показань |
|
Вхід AUX | ±10 В | 0,1 мВ | ±(0,2 % + 0,05 %) | |
1Номінальна напруга в діапазоні від 100 до 690 В. Також відома як Udin. 2Від 0 до 45 °C: власна похибка ×2. Поза діапазоном від 0 до 45°C: власна похибка ×3. 3Тільки для калібрувальних лабораторій. 4З iFlex 1500A, I17XX-FLEX1500 24 |
||||
Потужність / Енергія | ||||
Параметр | Прямий вхід1 | Затискач i40S-EL | ||
Діапазон потужності Вт, В·А, вар | Затискач: 50 мВ / 500 мВ Котушка Роговського: 15 мВ / 150 мВ |
4 A/40 A | ||
Затискач: 50 Вт / 500 Вт Котушка Роговського: 15 Вт / 150 Вт |
4 кВт / 40 кВт | |||
Макс. роздільна здатність, Вт, В·А, вар | 0,1 Вт | 1 Вт / 10 Вт | ||
Фаза (напруга до струму1) | ±0,2° | ±1° | ||
Параметр | iFlex 1500А, I17XX-FLEX1500 24 | iFlex 3000А, I17XX-FLEX3000 | iFlex 6000А, I17XX-FLEX6000 | |
Діапазон потужності Вт, В·А, вар | 150 A/1500 A | 300 A/3000 A | 600 A/6000 A | 150 кВт/1,5 МВт | 300 кВт/3 МВт | 600 кВт/6 МВт |
Макс. роздільна здатність, Вт, В·А, вар | 0,1 кВт / 1 кВт | 1 кВт / 10 кВт | 1 кВт / 10 кВт | |
Параметр | I17XX-FLEX1500 24 | I17XX-FLEX3000 | I17XX-FLEX6000 | |
Активна потужність Р | PF ≥ 0,99 | 150 A/1500 A | 300 A/3000 A | 600/6000 A | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075% |
Активна енергія Еa | 0,1 ≤ PF ≤ 0,99 | (1,2+√(1-PF2)/(2 PF)) % + 0,005 % | (1,2+√(1-PF2)/(2 PF)) % + 0,0075 % | (1,7+√(1-PF2)/(2 PF)) % + 0,0075 % |
Повна потужність S Повна енергія Еaр |
0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % |
Реактивна потужність Q Реактивна енергія Еr |
0 ≤ PF ≤ 1 | 2,5% від виміряної повної потужності/енергії | ||
Додаткова невизначеність (% від високого діапазону потужності) | VP-N > 250 В | 0,02 % | 0,02 % | 0,02 % |
Фаза (напруга до струму) | — | 0,28° | 0,28° | 0,28° |
1Номінальна напруга в діапазоні від 100 до 690 В. Також відома як Udin. Еталонні умови Навколишнє середовище: 23°C ± 5°C, прилад має пропрацювати не менше 30 хвилин; відсутність зовнішніх електричних / магнітних полів; відносна вологість ˂ 65%. Умови входу: Cosφ/PF=1, синусоїдальний сигнал f=50/60 Гц, джерело живлення 120/230 В ± 10 %. Характеристики струму й напруги: вхідна напруга >100 В. Вхідний струм >10% поточного діапазону. Початковий провідник з кліщами чи котушка Роговського у центральному положенні. Температурний коефіцієнт: додайте (0,1 × нормована похибка) для кожного градуса C при температурі понад 28°C або нижче 18°C |
||||
Загальні характеристики | ||||
Гарантія | Аналізатор: 2 роки (не розповсюджується на батарею) Приладдя: 1 рік (разом із батареєю) |
|||
Інтервал між калібруваннями | 2 роки | |||
Габарити | 280 × 190 × 62 мм (11,0 × 7,5 × 2,4 дюйма) | |||
Вага | 2,1 кг (4,6 фунта) | |||
Захист від викрадення | Гніздо для кріплення кенсингтонського замка | |||
Робоча температура | від −10°C до 50°C | |||
Температура зберігання | від −20 °C до 60 °C | |||
Висота над рівнем моря | 2 000 - 4 000 м | |||
Відносна вологість | IEC 60721-3-3: 3K5, змінений від −10°C до 30°C: ≤95 %, без конденсату чи льоду 35°C: 70 % 40°C: 55 % 50°C: 35 % |
|||
Клас захисту | IEC 60529: IP50 | |||
Вібрація | IEC 60721-3-3 / 3M2 | |||
Джерело живлення | ||||
Діапазон напруги | 100–600 В −15 % / +10 % (85–660 В) | |||
Споживана потужність | Макс. 40 В·А | |||
Частота напруги мережі | 50 / 60 Гц (42,5–69 Гц) | |||
Джерело безперебійного живлення | Літій-іонна батарея BP1770 з розширеним температурним діапазоном, замінюється користувачем. Час роботи від батареї: 1,5 год. |
|||
Безпека | ||||
Загальна | IEC 61010-1: ступінь забруднення 2 | |||
Джерело живлення | Категорія перенапруги IV 600 В З мережевим адаптером MA-C8: категорія перенапруги II 300 В |
|||
Вимірювання | IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V |
Технічні специфікації
Завантажити повні технічні специфікації аналізаторів якості електроенергії Fluke серії 1770 (англ.)
Інструкція користувача
Завантажити інструкцію користувача для аналізаторів якості електроенергії Fluke серії 1770 (англ.)
Комплектація
- Аналізатор якості електроенергії Fluke 1773 — 1 шт.

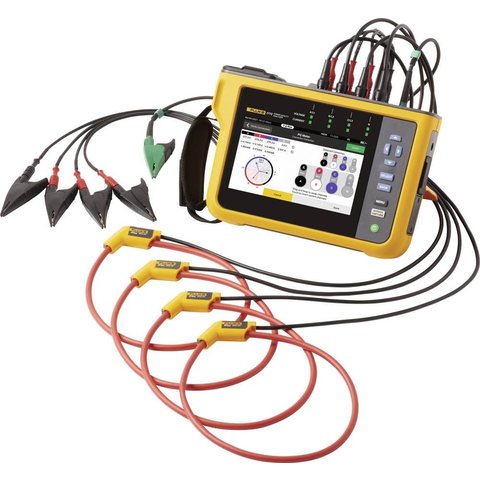

- Комплект струмовимірювальних давачів I17XX-FLEX1500 24 iFLEX 1500A 24" (2,0 М) — 1 шт.
- Плаский вимірювальний кабель напруги Fluke-17XX 3-фазний+N — 1 шт.
- Чорний затискач «крокодил» AC285 — 1 шт.
- Зелений затискач «крокодил» AC285 — 1 шт.
- Кабель USB-C —1 шт.
- Мережевий кабель — 1 шт.
- Комплект вимірювальних щупів FLK-17XX (0,18 м) — 1 шт.
- Зелений вимірювальний щуп — 1 шт.
- Комплект магнітних давачів MP1-3R/1B — 1 шт.
- Комплект для магнітного підвішування Fluke-174X-HANGER — 1 шт.
- Модуль Wi-Fi/BLE Fluke-177X-4204 — 1 шт.
- Комплект кабельних маркерів (для напруги й струму) — 1 шт.
- Перехідник для настінної розетки Fluke-174X-MA-C8 — 1 шт.
- Кейс на колесах — 1 шт.
