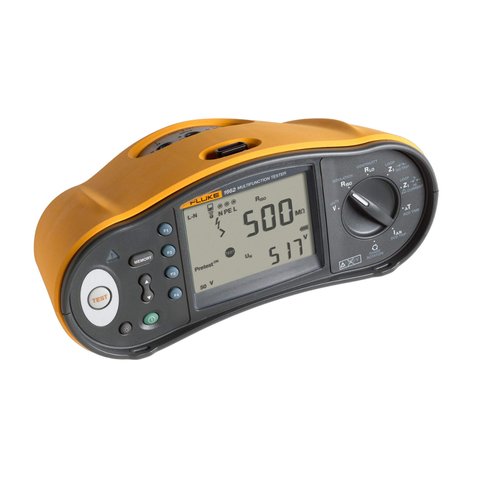

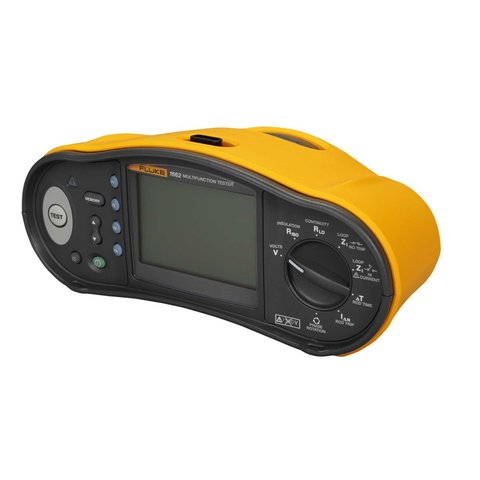

| Вимірювання напруги змінного та постійного струму (TRUE-RMS) |
| Діапазон |
Роздільна здатність |
Вхідний імпеданс |
Захист від перенавантаження |
| 500 В |
0,1 В |
3,3 МОм |
660 В (середньоквадр.) |
| Цілісність кола (RLO) |
| Діапазон (автоматичний вибір) |
Роздільна здатність |
Напруга холостого ходу |
| 20 Ом / 200 Ом / 2000 Ом |
0,01 Ом / 0,1 Ом / 1 Ом |
> 4 В |
| Вимірювання опору ізоляції (RISO) |
| Випробувальна напруга |
Діапазон значень опору ізоляції |
Роздільна здатність |
Випробувальний струм |
| 100 В |
20 MОм / 100 MОм |
0,01 MОм / 0,1 MОм |
1 мА при 100 кОм |
| 250 В |
20 MОм / 200 MОм |
0,01 MОм / 0,1 MОм |
1 мА при 250 кОм |
| 500 В |
20 МОм / 200 МОм / 500 МОм |
0,01 МОм / 0,1 МОм / 1 МОм |
1 мА при 500 кОм |
| 1000 В |
20 МОм / 200 МОм / 1000 МОм |
0,01 МОм / 0,1 МОм / 1 МОм |
1 мА при 1 MОм |
| Вимірювання очікуваного струму замикання на землю та струму короткого замикання |
| Діапазон |
Роздільна здатність |
| 1000 А / 10 кА (50 кА) |
1 А / 0,1 кА |
| Обчислення: очікуваний струм замикання на землю (PEFC) або очікуваний струм короткого замикання (PSC) визначається діленням виміряної мережевої напруги на виміряний опір контуру (L-PE) або опір шлейфу (L-N) відповідно |
| Перевірка ПЗВ (пристрої захисного вимкнення) та їхні типи |
| Тип ПЗВ |
| AC1 |
G2, S3 |
A/F4, AC1, G2, S3 |
1 Відгук на змінний струм
2 Загальний, без затримки
3 Затримка в часі
4 Відгук на імпульсний сигнал |
| Вимірювання часу спрацьовування ПЗВ (∆Т) |
| Встановлення по струму1 |
Множник |
Діапазон вимірювань |
| ПЗВ типу G |
ПЗВ типу S |
| 10–30–100–300–500–1000 мA — ВАр |
x½, x1 |
310 мс |
510 мс |
| 10–30–100 мA |
x5 |
50 мс |
160 мс |
| 1 1000 мA тільки для типу AC. 700 мА макс. для типу A в режимі реактивної потужності (ВАр), режим реактивної потужності (ВАр) недоступний для типу B. |
| Вимірювання струму спрацьовування ПЗВ, перевірка при лінійному вимірюванні напруги (I∆N) |
| Діапазон струму |
Величина поділки |
Затримка |
Похибка вимірювань |
| Тип G |
Тип S |
| 30–110% номінального струму ПЗВ1 |
10% величини (I∆N2) |
300 мс/под. |
500 мс/под. |
± 5 % |
| ˂2 мА - 6 мА згладженого постійного струму3 |
лінійне зростання впродовж 30 с |
не визначено |
не визначено |
± 5 % |
Примітки:
30–210% для типу A I∆N = 10 мA
20–210% для типу B |
Стандартні діапазони струму спрацьовування (EN 61008-1):
50–100 % для типу AC
35–140 % для типу A (>10 мА)
35–200 % для типу A (≤10 мА)
50–200 % для типу B |
1 130–150 % для типу A I∆N >10 мA.
2 5% для типу B
3 Для ПЗВ типу A-EV/ RDC-DD відповідно до IEC 62955 |
| Індикація чергування фаз |
Піктограма  |
Діапазон |
Дисплей |
| Індикатор чергування фаз активний |
100–500 В |
«1-2-3» або «3-2-1» |
| Загальні характеристики |
| Габарити |
100 × 250 × 125 мм |
| Вага з батареями |
прибл. 1.3 кг |
| Живлення |
1,5 В типу AA (IEC LR6), 6 шт. |
| Клас захисту |
ІР40 |
| Безпека |
IEC/EN61010-1
UL61010
ANSI/ISA –s82.02.01
CAN/CSA c22.2 No. 1010 |
| Перенапруга |
CAT III 500 В, CAT IV 300 В |
| Діапазони та похибки вимірювань |
від EC/EN61557-1 до IEC/EN61557-7 та IEC/EN61557-10 |
