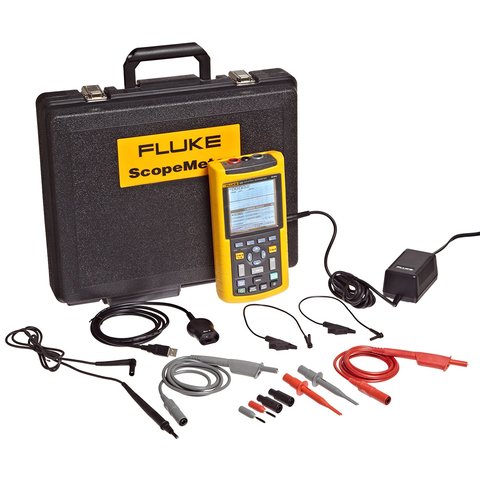

Портативний осцилограф Fluke 123
Все про товар
Також вас можуть зацікавити
Опис
Компактний прилад ScopeMeter Fluke 123 - це багатофункційний набір, що в одному корпусі поєднує осцилограф, мультиметр та реєстратор (цифровий самописець). Пристрій дозволяє швидко вирішувати задачі, пов’язані з наладкою та обслуговуванням електричних, електромеханічних системах та системах електроприводу.
Fluke 123 – Особливості
- Цифровий осцилограф з двома входами, 20 МГц
- Два цифрових мультиметри на 5000 відліків з вимірюванням значень true-RMS
- Функція Connect-and-View™ - простота запуску для знімання показів в автоматичному режимі
- Захищені вимірювальні виводи для осцилографа, вимірювань напруги для продзвонювання кола
- Реєстратор TrendPlot™ з двома входами
- Батарейки на 5 годин безперервної роботи
- Оптичний ізольований інтерфейс RS-232
- Міцний компактний корпус
Fluke 123 – Інструкція
Завантажити інструкцію користувача для Fluke 123 (рос.)
Звідна таблиця портативних осцилографів FLUKE
| Серія | Серія 190C ScopeMeter (кольоровий дисплей) |
Серія 190B ScopeMeter | Серія Fluke 120 | ||||
|---|---|---|---|---|---|---|---|
| Модель | Fluke 199C | Fluke 196C | Fluke 199B | Fluke 196B | Fluke 192B | Fluke 124 | Fluke 123 |
| Смуга | 200 МГц | 100 МГц | 200 МГц | 100 МГц | 60 МГц | 40 МГц | 20 МГц |
| Макс. частота дискретизації в режимі реального часу |
2,5 ГГц | 1,0 ГГц | 2,5 ГГц | 1,0 ГГц | 0,5 ГГц | 25 МГц | 25 МГц |
| Макс. довжина запису (на прилад) | 1200 точок | 512 точок (min/max пар) | |||||
| Кількість входів | 2 осцилографічних та 1 DMM (ізольов.) | 2 осцилогр. або DMM | |||||
| Вхідна чутливість | від 2 мВ/под. до 100 В/под. | від 5 мВ/под. до 100 В/под. | від 5 мВ/под. до 500 В/под. | ||||
| Незалежні ізольовані плаваючі входи | є | нема | |||||
| Дисплей та режими відображення | |||||||
| Дисплей | Кольоровий | Монохромний | Монохромний | ||||
| Інерція (Персистенція) | Цифрова з часом, що регулюється | Вмк./Вимк. | нема | ||||
| Режим огинаючої | є | є | |||||
| Порівняння осцилограм | є | нема | |||||
| Тест пройдено/не пройдено | є | нема | нема | ||||
| Синхронізація | |||||||
| Connect-and-View™ | є | є | |||||
| По фронту, одиночний, довільний | є | є | |||||
| Відео | є | є | |||||
| Відеорядки | є | є | |||||
| По ширині імпульсу | є | нема | |||||
| Зовнішня | є | з опцією ITP 120 | |||||
| Додаткові функції | |||||||
| Курсори | є | є | нема | ||||
| Zoom | є | нема | |||||
| 2-вхідний Trendplot™ | є | є | |||||
| Режим ScopeRecord™ | є | нема | |||||
| Автоматичне захоплення та відтворення останніх 100 екранів |
є | нема | |||||
| Математичні функції | є | є | |||||
| Збереження налаштувань та екранів | 10 | 20 | 10 | ||||
| True RMS-Мультиметр | 5000 відліків Напруга, струм, опір, продзвонювання, перевірка діодів, температура | ||||||
Технічні характеристики
| Модель | 124 | 123 |
|---|---|---|
| Смуга пропускання | 40 МГц | 20 МГц |
| Макс. частота вимірювань в реальному часі | 25 Мс/с | 25 Мс/с |
| Входи та цифрові перетворювачі | 2 | 2 |
| Діапазон горизонтальної розгортки | 20 нс/поділка - 1 хв/поділка | 20 нс/поділка - 1 хв/поділка |
| Вхідна чутливість | 5 мВ..500 В/под. | 5 мВ..500 В/под. |
| Макс. довжина запису | 512 хв./макс. точок на вхід | 512 хв./макс. точок на вхід |
| Реєстрація імпульсних завад | 40 нс | 40 нс |
| Вимірювання | 24 автомат. | 24 автомат. |
| Мультиметр True RMS | 5000 відліків, два входи | 5000 відліків, два входи |
| Ініціація вимірювань Connect-and—View | є | є |
| Відеосинхронізація з відліком рядків | є | є |
| Двовхідний TrendPlot | є | є |
| Пам'ять для екранів та налаштувань | 2 екрана, 10 налаштувань | 2 екрана, 5 налаштувань |
| Вимірювання: В~ rms, В—/В~, Ом, продзвонювання, перевірка діодів, струм, температура (°С/F) | є | є |
| Вимірювання ємності, опору та частоти | є | є |
| Жорсткий, пилонепроникний корпус; захищений від попадання води | є | є |
| Живлення від батарей | 5 годин NiCd | 5 годин NiCd |
| Розміри (ВxШxД) | 232 х 115 x 500 мм | 232 х 115 x 500 мм |
| Сертифікат безпеки (EN61010-1) | до 600 В. кат Ш | до 600 В. кат Ш |
Характеристики
| Діагональ екрану |
|
| Кількість каналів |
|
| Тип |
|
| Об'єм пам'яті |
|
| Смуга пропускання |
|
| Частота дискретизації |
|
Відгуки клієнтів
Часто задавані питання
Що поєднує в собі Fluke 123?
ScopeMeter Fluke 123 в одному корпусі поєднує двоканальний цифровий осцилограф на 20 МГц, два цифрових мультиметри на 5000 відліків з вимірюванням true-RMS і реєстратор TrendPlot з двома входами. Мультиметр вимірює напругу, струм, опір, ємність, частоту, температуру, продзвонює коло й перевіряє діоди. Прилад розрахований на наладку та обслуговування електричних, електромеханічних систем і систем електроприводу. Сучасніше покоління: <a href="{{p,897930}}">Fluke 123B</a>.
Навіщо у Fluke 123 функція Connect-and-View?
Connect-and-View автоматично налаштовує розгортку, чутливість і синхронізацію, щойно ви підключили щупи, тож стабільну картинку видно без ручного підбору параметрів. Це економить час, коли на об'єкті треба швидко перевірити кілька точок. Горизонтальна розгортка 20 нс/поділка - 1 хв/поділка, вхідна чутливість 5 мВ..500 В/под., реєстрація імпульсних завад 40 нс, 24 автоматичні вимірювання. Є відеосинхронізація з відліком рядків. Старша модель із ширшою смугою: <a href="{{p,811091}}">Fluke 124</a>.
Скільки працює Fluke 123 від батарей?
NiCd батареї забезпечують близько 5 годин безперервної роботи, тож приладу вистачає на робочу зміну з перервами. Для передачі даних є оптичний ізольований інтерфейс RS-232. Корпус жорсткий, пилонепроникний і захищений від попадання води. Сертифікат безпеки EN61010-1 до 600 В кат III. Пам'ять вміщує 2 екрана і 5 налаштувань. Частота вимірювань у реальному часі 25 Мс/с, максимальна довжина запису 512 хв./макс. точок на вхід.
