Вимірювач опору заземлення UNI-T UT278D

Код: 912309
Вимірювач опору заземлення UNI-T UT278D
Все про товар
Опис
43 240 ₴
Ціна з ПДВ

Все про товар

Товар в дорозі
4.5 (2)
Бренд: UNI-T
Офіційний дистриб'ютор
Сертифікат UNI-T
2 кг Гарантія: 24 місяців
Товар під замовлення. Актуальна ціна і терміни постачання потребують уточнення.

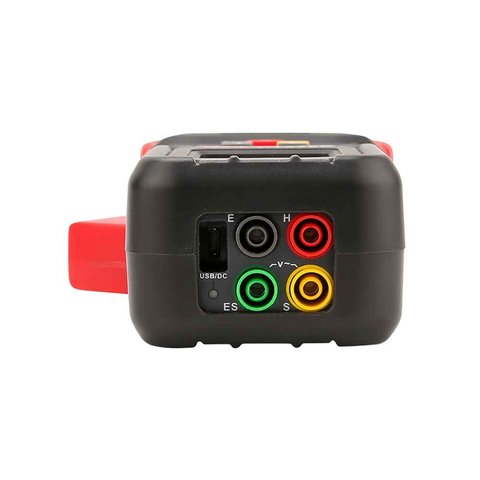

Кліщі для вимірювання опору заземлення (тестер опору контура) з кольоровим дисплеєм на 2,4 дюйма, що дозволяють проводити вимірювання на 3 або 4 дротах одночасно Читати далі
43 240 ₴
Ціна з ПДВ
43 240 ₴
Ціна з ПДВ

Опис

UNI-T UT278D використовується для вимірювання опору заземлення, струму витоку, струму навантаження, напруги заземлення і питомого опору ґрунту. Прилад оснащений безліччю функцій для ефективного вимірювання: 3-х і 4-х дротові вимірювання, зберігання, перегляд і передача даних, підсвічування, сигналізація, індикація перевантаження і автовимкнення. У вимірювачі також застосовується технологія фільтрації, яка зводить наявність перешкод до мінімуму.

Модель UT278D оснащена 2,4-дюймовим кольоровим дисплеєм, має широкий діапазон і високу роздільну здатність вимірювання. Застосовується здебільшого для вимірювання опору заземлення ліній електропередач, заправних станцій, заземлювальних мереж, громовідводів, телекомунікацій, електроенергетики, метеорології, нафтових родовищ тощо.

Особливості

  • 2,4-дюймовий кольоровий РК-дисплей.
  • Функції вимірювання:
    • опір заземлення;
    • струм витоку;
    • струм навантаження;
    • напруга заземлення;
    • питомий опір ґрунту.
  • Функція сигналізації.
  • Опція USB-передачі даних.
  • Вбудована літієва батарея, що перезаряджається.

Технічні характеристики

Функція Діапазон
Опір заземлення 0,00–2000 Ом
Змінний струм 0,000–60 А
Роздільна здатність за струмом 1 мкА
3-х і 4-х дротове вимірювання опору 0,00–30 кОм
Питомий опір ґрунту 0,00–9999 кОм
Напруга заземлення 600 В
Загальні характеристики
Живлення літієва батарея DC 3,7В
індикація заряду батареї в реальному часі, нагадування про необхідність своєчасного заряджання
Діаметр обхвату 68 мм
Дисплей кольоровий РК-дисплей діагоналлю 2,4 дюйма (46 мм × 29 мм)
Швидкість вимірювання 1 вим/c
Завантаження даних через USB збережені дані можна завантажувати, зберігати і роздруковувати
Зберігання даних 500 наборів даних
Перевантаження індикація перевантаження "OL"
Підсвічування є
Функція сигналізації є
Автоматичне вимкнення приблизно за 15 хвилин
Споживана потужність макс. 750 мА
Захист від перевантаження є
Вага 975 г (з батареєю)
Робоча температура і вологість -10°C-50°C; до 80% відносної вологості
Температура і вологість зберігання -10°C-60°C; до 70% відносної вологості
Опір ізоляції >20 МОм (500 В між контуром і корпусом)
Напруга, що витримується під час експлуатації AC 3700 В/RMS (між контуром і корпусом)
Зовнішнє магнітне поле <40 А/м
Зовнішнє електричне поле <1 В/м
Застосовувані норми безпеки IEC61010-1; IEC61010-031; IEC61557-1 (опір заземлення);
CAT Ⅲ 300 В, CAT IV 150 В; ступінь забруднення: 2

Посібник користувача

PDF   Завантажити посібник користувача для UNI-T UT278D (англ.).

Комплектація

  • Вимірювач опору заземлення UNI-T UT278D — 1 шт.
  • Вимірювальний кабель — 4 шт.
  • Заземлювальний стрижень — 4 шт.
  • Кільце для перевірки — 1 шт.
  • Простий вимірювальний провід — 2 шт.
  • USB-кабель — 1 шт.
  • Адаптер живлення — 1 шт.
  • Посібник користувача — 1 шт.

Питання та відповіді

Чим 4-дротова схема вимірювання заземлення відрізняється від 3-дротової?
UT278D підтримує обидві. У трипровідній схемі опір самого вимірювального проводу входить у результат, і на малих значеннях це помітно. Чотирипровідна розділяє струмове й потенціальне коло, тож показання не залежать від проводів і перехідних контактів. Діапазон опору заземлення від 0,00 до 2000 Ом, для три- і чотирипровідних вимірювань опору від 0,00 до 30 кОм. У комплекті чотири вимірювальні кабелі й чотири заземлювальні стрижні.
Що потрібно, щоб виміряти питомий опір ґрунту?
Чотири стрижні, забиті в лінію на однаковій відстані, і чотири кабелі, які є в комплекті UT278D. Прилад пропускає струм через крайні електроди й міряє напругу на внутрішніх, звідки й береться питомий опір у діапазоні від 0,00 до 9999 кОм. Ця цифра потрібна ще до монтажу контуру, бо від неї залежить, скільки електродів і якої довжини знадобиться. Швидкість вимірювання 1 вим/c, результати лягають у пам'ять на 500 наборів даних.

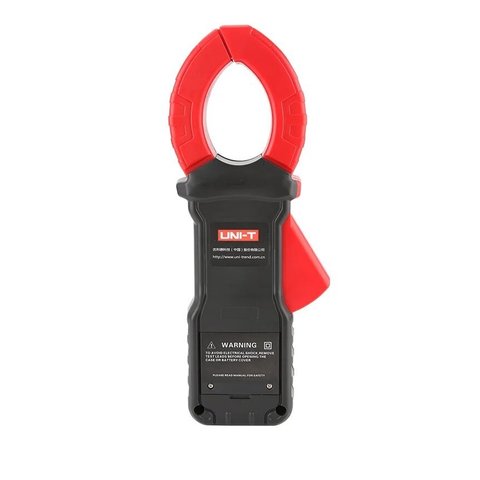

Навіщо вимірювачу заземлення губки 68 мм?
Крім класичної схеми зі стрижнями, UT278D міряє струм витоку й струм навантаження кліщами, діаметр обхвату яких 68 мм, а діапазон змінного струму від 0,000 до 60 А з роздільною здатністю 1 мкА. Це вимірювання роблять, не розриваючи коло й не від'єднуючи заземлювач: струм у провіднику заземлення при справній ізоляції мізерний, а його поява вказує на витік.
Чому перед вимірюванням варто глянути напругу заземлення?
Окремий режим напруги заземлення з межею 600 В якраз для цього й потрібен. Наведена напруга на контурі означає, що поруч є витік або блукаючі струми, і опір, виміряний у таких умовах, буде спотвореним. Технологія фільтрації в UT278D зводить вплив завад до мінімуму, але напругу перевіряють першою. Другу половину обстеження електроустановки, перевірку ізоляції, робить мегаомметр Fluke 1507 з випробувальними напругами до 1000 В.

Відгуки клієнтів

Часто задавані питання

Чим 4-дротова схема вимірювання заземлення відрізняється від 3-дротової?

UT278D підтримує обидві. У трипровідній схемі опір самого вимірювального проводу входить у результат, і на малих значеннях це помітно. Чотирипровідна розділяє струмове й потенціальне коло, тож показання не залежать від проводів і перехідних контактів. Діапазон опору заземлення від 0,00 до 2000 Ом, для три- і чотирипровідних вимірювань опору від 0,00 до 30 кОм. У комплекті чотири вимірювальні кабелі й чотири заземлювальні стрижні.

Що потрібно, щоб виміряти питомий опір ґрунту?

Чотири стрижні, забиті в лінію на однаковій відстані, і чотири кабелі, які є в комплекті UT278D. Прилад пропускає струм через крайні електроди й міряє напругу на внутрішніх, звідки й береться питомий опір у діапазоні від 0,00 до 9999 кОм. Ця цифра потрібна ще до монтажу контуру, бо від неї залежить, скільки електродів і якої довжини знадобиться. Швидкість вимірювання 1 вим/c, результати лягають у пам'ять на 500 наборів даних.

Навіщо вимірювачу заземлення губки 68 мм?

Крім класичної схеми зі стрижнями, UT278D міряє струм витоку й струм навантаження кліщами, діаметр обхвату яких 68 мм, а діапазон змінного струму від 0,000 до 60 А з роздільною здатністю 1 мкА. Це вимірювання роблять, не розриваючи коло й не від'єднуючи заземлювач: струм у провіднику заземлення при справній ізоляції мізерний, а його поява вказує на витік.

Чому перед вимірюванням варто глянути напругу заземлення?

Окремий режим напруги заземлення з межею 600 В якраз для цього й потрібен. Наведена напруга на контурі означає, що поруч є витік або блукаючі струми, і опір, виміряний у таких умовах, буде спотвореним. Технологія фільтрації в UT278D зводить вплив завад до мінімуму, але напругу перевіряють першою. Другу половину обстеження електроустановки, перевірку ізоляції, робить <a href="{{p,811093}}">мегаомметр Fluke 1507</a> з випробувальними напругами до 1000 В.
