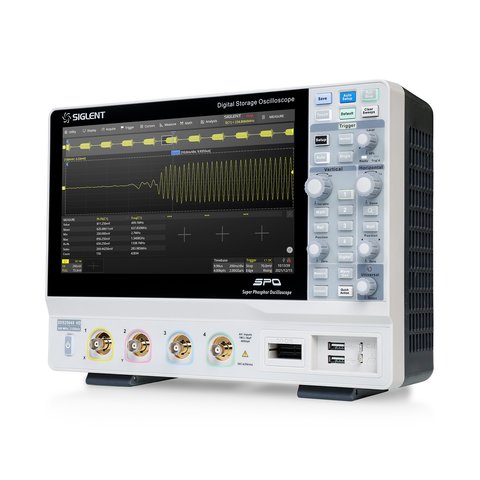

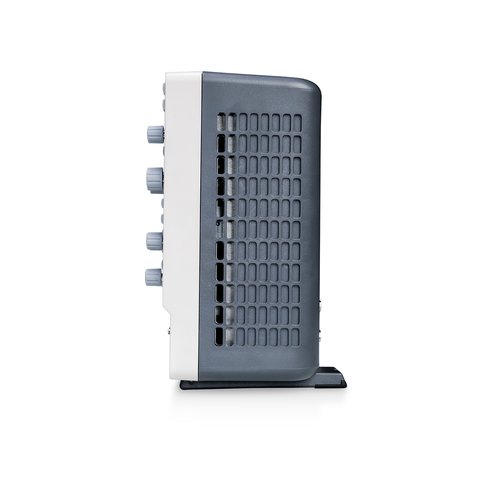

Цифровий осцилограф SIGLENT SDS2104X HD

SIGLENT SDS2104X HD – це настільний 4-канальний цифровий осцилограф з високою роздільною здатністю, оснащений 12-бітовим аналого-цифровим перетворювачем. Смуга пропускання 100 МГц, частота дискретизації 2 ГВиб/с, максимальна глибина пам'яті 200 МБ, 10,1-дюймовий дисплей.

Пристрій використовує технологію нового покоління SPO (Super Phosphor Oscilloscope) з максимальною швидкістю захоплення осцилограм до 100 000 осц/с (нормальний режим, до 500 000 осц/с у режимі послідовних вимірювань), підтримкою 256 рівнів градації інтенсивності осцилограми та режимом зображення колірної температури.

Осцилограф оснащений інноваційною цифровою системою запуску з високою чутливістю та низьким рівнем тремтіння. Система запуску підтримує декілька потужних режимів, зокрема, запуск за послідовною шиною. Функції запису осцилограм в історію, пошуку та навігації, графіка Боде, аналізу потужності та глазкової діаграми/джиттера дозволяють захоплювати, зберігати та аналізувати розширені записи сигналів.

SIGLENT SDS2104X HD також пропонує великий набір вимірювальних та математичних функцій, опції для генератора сигналів довільної форми з частотою 25 МГц та послідовне декодування.

Великий 10,1-дюймовий дисплей з ємнісним сенсорним екраном підтримує мультитач-жести, а зручний дизайн з доступом однією кнопкою до найчастіше використовуваних функцій може значно підвищити ефективність роботи. Осцилограф також підтримує керування бездротовою мишкою та зовнішньою клавіатурою.

Особливості

• Висока роздільна здатність (12-бітна):
  • 12-бітові аналого-цифрові перетворювачі з частотою дискретизації до 2 Гвиб/с;
  • зовнішній інтерфейс з мінімальним рівнем шуму 70 мкВ (середньоквадратичне значення) при смузі пропускання 500 МГц і точністю посилення постійного струму 0,5%.
• 4 аналогові канали.
• Технологія фосфорних осцилографів нового покоління (SPO):
  • Швидкість захоплення осцилограм до 100 000 осц/с у стандартному режимі та до 500 000 осц/с у режимі сегментованої вибірки;
  • підтримує 256 рівнів цифрової градації та режимів відображення колірної температури;
  • довжина запису до 200 Мбіт/канал;
  • цифрова система запуску.
• Інтелектуальний запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay та Video (підтримка HDTV). Zone Trigger полегшує розширений запуск.
• Запуск і декодування за послідовною шиною, підтримка протоколів I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT і Manchester.
• Режим сегментованої пам'яті, що розділяє максимальну довжину запису на кілька сегментів (до 80 000) відповідно до умов запуску, встановленими користувачем (з дуже коротким періодом простою між сегментами).
• Функція запису осцилограм в історію (макс. довжина запису осцилограм – 80 тис кадрів).
• 50+ типів автоматичних вимірювань, підтримка підрахунку статистики з гістограмою, треку, тренду, логічних та математичних операцій, історії, відносних вимірювань.
• Математичні операції (2 Мб ШПФ, додавання, віднімання, множення, ділення, інтегрування, диференціал, квадратний корінь тощо), підтримка редактора формул.
• Безліч функцій аналізу даних: пошук, навігація, цифровий вольтметр, лічильник, гістограма форми сигналу, графік Боде та аналіз потужності.
• Режим високошвидкісної вибірки із усередненням (Average) та вибірки зі зниженим рівнем шумів (ERES).
• Високошвидкісна апаратна функція перевірки масок з інструментом Mask Editor для створення унікальних масок.
• 16 цифрових каналів (опційно).
• Вбудований генератор сигналів із частотою 25 МГц.
• Ємнісний сенсорний 10,1-дюймовий рідкокристалічний TFT-дисплей з роздільною здатністю 1024х600 (підтримує мультитач-жести).

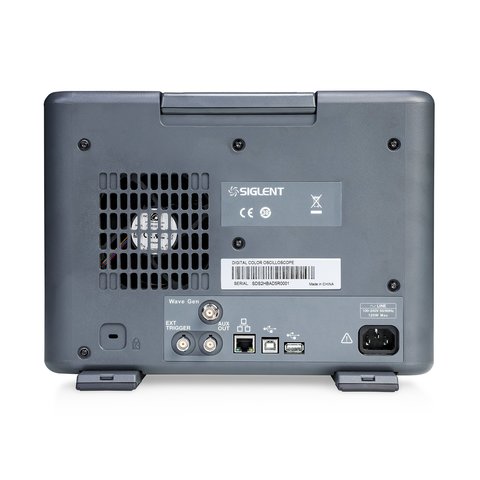

• Широкий вибір інтерфейсів: USB 2.0 Host 3, USB 2.0 Device, 10/100 M LAN, зовнішній тригер, додатковий вихід (TRIG OUT, PASS/FAIL).
• Вбудований вебсервер підтримує дистанційне керування через порт LAN з допомогою веббраузера.
• Підтримка команд дистанційного керування SCPI.
• Підтримка бездротової миші та клавіатури.

Технічні характеристики

Відео

Посібник користувача

  Завантажити посібник користувача для SIGLENT SDS2104X HD (англ.).

Додаткові характеристики

  Завантажити додаткові характеристики для SIGLENT SDS2104X HD (англ.).

Комплектація

• Цифровий осцилограф SIGLENT SDS2104X HD — 1 шт.
• USB-кабель — 1 шт.
• Пасивний щуп (500 МГц) — 4 шт.
• Кабель живлення — 1 шт.
• Бездротова мишка — 1 шт.
• Посібник користувача — 1 шт.
• Сертифікат калібрування — 1 шт.
