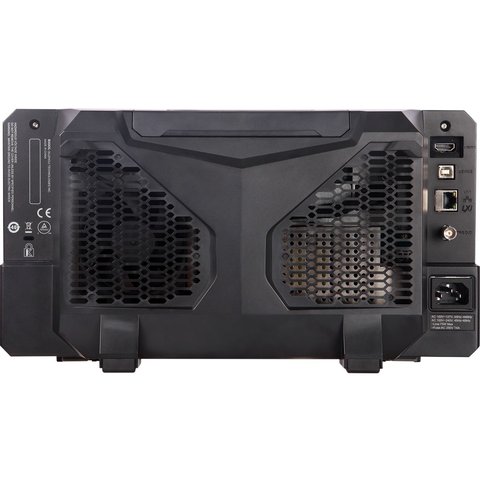

Цифровий осцилограф RIGOL MSO5074
Все про товар
Опис
RIGOL MSO5074 – це чотириканальний осцилограф змішаних сигналів з 16 цифровими каналами (70 МГц). Пристрій 7-в-1: цифровий осцилограф, логічний аналізатор, аналізатор спектру, генератор сигналів довільної форми, цифровий вольтметр, частотомір, аналізатор протоколу. Цей компактний легкий цифровий осцилограф гарантує максимально точний перегляд осцилограм та вимірювань. RIGOL MSO5074 захоплює до 500 000 осцилограм на секунду, що дозволяє пришвидшувати аналіз сигналу та пошук несправностей. Зручний 9-дюймовий кольоровий рідкокристалічний сенсорний дисплей осцилографа забезпечує яскраве та чітке відтворення осцилограм.
Цифровий осцилограф RIGOL MSO5074 ідеально підходить для виробничих тестів, обслуговування в процесі експлуатації, досліджень та всіх видів робіт, в яких використовуються аналогові/цифрові тести.
Особливості
- Смуга пропускання: 70 МГц.
- 4 аналогових + 16 цифрових каналів.
- Частота дискретизації в реальному часі: до 8 Гвиб/с.
- Глибина пам'яті: 200 млн точок.
- Інноваційна технологія UltraVision II.
- 9-дюймовий кольоровий РК-дисплей.
- Інтерфейси: USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT і USB-GPIB.
- Автоматичні вимірювання 41 параметру осцилограм.
- Можливість дистанційного керування.
- Компактний дизайн, простота експлуатації.
- Вбудоване розширене програмне забезпечення для аналізу потужності (опційно).
Технічні характеристики
| MSO5072 | MSO5074 | MSO5102 | MSO5104 | MSO5204 | MSO5354 | |
|---|---|---|---|---|---|---|
| Смуга пропускання | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 350 МГц |
| Канали | 2 аналогових | 4 аналогових | 2 аналогових | 4 аналогових | 4 аналогових | 4 аналогових |
| 16 цифрових каналів (необхідно замовити опцію PLA2216) | ||||||
| Частота дискретизації в реальному часі | 8 Гвиб/с | |||||
| Глибина пам'яті | 200 млн точок | |||||
| Запис осцилограм | <500 000 осц/с | |||||
| Час наростання | ≤5 нс | ≤5 нс | ≤3,5 нс | ≤3,5 нс | ≤1,75 нс | ≤1 нс |
| Математичні функції | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | |||||
| Дисплей | 9'' сенсорний екран, 1024×600 | |||||
| Вага | <3,5 кг (без опаковання) | |||||
| Розміри (ш × в × г) | 367 × 200 × 130 мм | |||||
Додаткова інформація
Завантажити додаткову інформацію (Data Sheet) для RIGOL MSO5074 (англ.).
Комплектація
- Цифровий осцилограф RIGOL MSO5074 — 1 шт.
- Кабель живлення — 1 шт.
- Пасивні щупи — 4 шт.
- USB-кабель — 1 шт.
Додаткові аксесуари та ПЗ
Осцилографи та робота з ними
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Характеристики
| Кількість каналів |
|
| Тип |
|
| Смуга пропускання |
|
| Діагональ екрану |
|
| Об'єм пам'яті |
|
| Частота дискретизації |
|
Відео
Відгуки клієнтів
Часто задавані питання
Для яких задач вистачить MSO5074 зі смугою 70 МГц?
Для аналогових схем, джерел живлення, промислових інтерфейсів і повільної цифрової логіки: час наростання ≤5 нс. Чотири аналогові канали дають змогу стежити одночасно за кількома точками схеми. Серед старших моделей серії є версії на 100, 200 і 350 МГц. Дискретизація MSO5074 до 8 Гвиб/с, пам'ять 200 млн точок.
Навіщо MSO5074 глибина пам'яті 200 млн точок?
Щоб записувати довгі процеси без зниження дискретизації: при 8 Гвиб/с короткий буфер заповнився б за мить, а 200 млн точок дають змогу тримати високу частоту вибірки на довшому інтервалі. Так видно і загальну картину, і деталі окремого фронту після масштабування. Математика включає FFT і фільтри LowPass, HighPass, BandPass, BandStop.
Скільки приладів поєднує MSO5074?
Сім: цифровий осцилограф, логічний аналізатор, аналізатор спектру, генератор сигналів довільної форми, цифровий вольтметр, частотомір і аналізатор протоколу. Для 16 цифрових каналів логічного аналізатора потрібна опція PLA2216. Екран 9 дюймів, сенсорний, 1024×600, автоматичних вимірювань 41 параметр. У комплекті 4 пасивні щупи.
