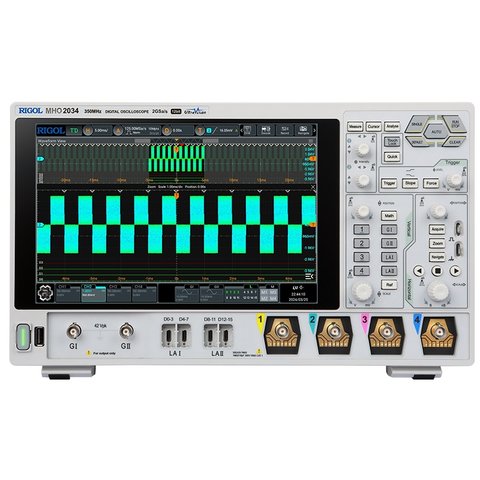

RIGOL MHO2034 – це високоточний 4-канальний цифровий осцилограф з високою роздільною здатністю, призначений для виконання завдань з проєктування, налагодження та тестування. Модель створена на основі абсолютно нової технічної платформи Centaurus від компанії RIGOL. Завдяки швидкості захоплення форм сигналів до 1 000 000 осц/с (в режимі швидкого запису), глибині пам'яті 500 МБ, роздільній здатності 12 біт, низькому рівню шуму та високій точності вертикальних вимірювань, прилад забезпечує точні вимірювання та відмінно підходить для завдань різної складності.
Осцилографи серії MHO2000 підтримують генератор довільних сигналів (опціонально), аналіз цифрових сигналів, Bode-діаграму та інші функції. Прилади живляться від акумуляторного блоку, тому їх зручно використовувати у складних або польових умовах.
| Модель | MHO2024 | MHO2034 |
|---|---|---|
| Аналогова смуга пропускання (50 Ом, -3 дБ) | 200 МГц | 350 МГц |
| Час наростання (типово) | 2 нс | 1,4 нс |
| Діапазон часової бази | 2 нс/под – 500 с/под | 1 нс/под – 500 с/под |
| Швидкість захоплення осцилограм | до 1 000 000 осц/с (режим запису) | |
| Вертикальна роздільна здатність | 12 біт (до 16 біт у режимі високої роздільної здатності) | |
| Канали | 4 аналогові + 1 зовнішній + 16 цифрових | |
| Глибина пам'яті | 250 МБ (повний канал), 500 МБ (половина канала) | |
| Частота дискретизації | 2 Гвиб/с | |
| Дисплей | 10,1-дюймовий ємнісний сенсорний екран, роздільна здатність 1280×800 | |
| Типи запуску | фронт, імпульс, нахил, відео, шаблон, таймаут, поріг, вікно, тривалість, встановлення/утримання, затримка, N-й фронт, послідовні (UART, I2C, SPI, CAN) | |
| Опціональні типи запуску | LIN, CAN-FD, FlexRay, I2S, MIL-STD-1553 | |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ, інтеграл, похідна, фільтри тощо (до 4 одночасно) |
|
| ШПФ | до 1 МБ, 6 вікон, пошук піків |
|
Пошук і навігація |
пошук фронтів та імпульсів, табличний перегляд, перехід до подій |
|
Запис сигналів |
До 500 000 сегментів, з відтворенням, вимірюваннями і декодуванням |
|
Цифровий вольтметр |
DC, AC RMS, DC+AC RMS, роздільна здатність 4 цифри, встановлювані користувачем межі |
|
Частотомір |
3-6 знаків, тоталізатор (48 біт), вимірювання частоти і період |
|
Генератор сигналів AFG (опція) |
2 канали, 50 МГц, 1 Гвиб/с, 16 біт |
|
Вихідні сигнали AFG |
синус, квадрат, імпульс, пилкоподібний сигнал, шум, постійний струм, синус, експонента, ЕКГ, Лоренц, Гаусс, гаверсинус |
|
Модуляції AFG |
AM, FM, PM (внутр. джерело модуляції) |
|
Декодування протоколів |
до 4 активних протоколів одночасно; стандартно: UART, I2C, SPI, CAN; опціонально: LIN, FlexRay тощо |
|
| ЛАФЧХ | 10 Гц-30 МГц, амплітуда 20 мВ - 10 В |
|
| Тестування "Pass/Fail" | порівняння з маскою, тригер, звуковий сигнал, знімок |
|
Автовимірювання |
41 параметр, 14 одночасно, зокрема, напруга, час, фаза, лічильник імпульсів тощо |
|
| Курсори | 2 пари курсорів XY, ручний або трековий режим |
|
Інтерфейси |
USB-хост/пристрій (USB 3.0), LAN, HDMI, вихід AUX, вхід/вихід опорного сигналу 10 МГц |
|
Вебінтерфейс |
Так (через LAN, повний доступ з браузера) |
|
Внутрішня пам'ять |
128 ГБ | |
Операційна система |
Android | |
Процесор і ОЗП |
Cortex-A72 (1.8 ГГц) + Cortex-A53 (1.4 ГГц), 6 ядер, 4 ГБ ОЗП |
|
| Габарити (Ш × В × Г) | 335 мм × 235 мм × 154 мм | |
| Вага | 5,3 кг | |
| Робоча температура | –10℃ to +50℃ | |
| Живлення | 100–240 В AC, 50–60 Гц, макс. 400 ВА | |
| Гарантія | 3 роки (на основний блок) |
|
Завантажити інформаційний листок для RIGOL MHO2034 (англ.).
| Діагональ екрану |
|
| Кількість каналів |
|
| Тип |
|
| Частота дискретизації |
|
| Смуга пропускання |
|
| Об'єм пам'яті |
|
Смугою пропускання й часом наростання: 350 МГц і 1,4 нс проти 200 МГц і 2 нс у <a href="{{p,923860}}">RIGOL MHO2024</a>. Найшвидша розгортка 1 нс/под проти 2 нс/под. Решта в них спільна: 12 біт, дискретизація 2 Гвиб/с, пам'ять до 500 МБ, захоплення до 1 000 000 осц/с у режимі запису, 16 цифрових каналів і 10,1-дюймовий сенсорний екран 1280×800.
Ні, генератор AFG опційний: 2 канали, 50 МГц, 1 Гвиб/с і 16 біт, з формами від синуса й імпульсу до ЕКГ, Лоренца й Гаусса та модуляціями AM, FM і PM. Серед функцій приладу є ЛАФЧХ від 10 Гц до 30 МГц з амплітудою від 20 мВ до 10 В, тож для графіка Боде генератор теж знадобиться. Вебінтерфейс через LAN відкриває повний доступ з браузера.
250 МБ, коли задіяні всі канали, і 500 МБ на половині каналів. Запис сигналів вміщує до 500 000 сегментів з відтворенням, вимірюваннями й декодуванням. Роздільність 12 біт, а в режимі високої роздільності до 16 біт. Внутрішня пам'ять для файлів 128 ГБ, операційна система Android. Процесор 6-ядерний, 4 ГБ ОЗП.
