Цифровий осцилограф RIGOL DS1074Z Plus

Код: 869161
Цифровий осцилограф RIGOL DS1074Z Plus
Все про товар
Опис
Характеристики
Відео
30 763 ₴
Ціна з ПДВ

Все про товар

Бестселер
5 (2)
Бренд: RIGOL
Офіційний дистриб'ютор
Сертифікат RIGOL
7 кг 110, 220 V
Наявність на складі:
  • Львів
Гарантія: 36 місяців
Чотириканальний цифровий осцилограф зі смугою пропускання 70 МГц, частотою дискретизації 1 Гвиб/с, 7" дисплеєм і можливістю запису до 30,000 осц/с. 16-канальний логічний аналізатор. Читати далі
30 763 ₴
Ціна з ПДВ
30 763 ₴
Ціна з ПДВ

Опис

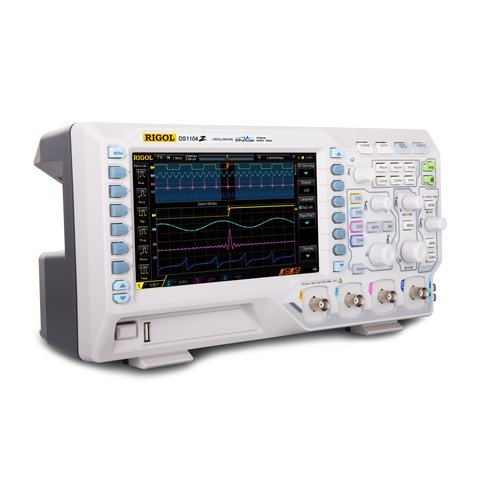

RIGOL DS1074Z Plus – новий чотириканальний осцилограф (70 МГц) з можливістю оновлення до осцилографа змішаних сигналів з 16 цифровими каналами. Цей компактний легкий цифровий осцилограф гарантує виключно точний перегляд осцилограм і проведення вимірювань. RIGOL DS1074Z Plus захоплює до 30 000 осцилограм на секунду, а його зручний 7-дюймовий кольоровий РК-дисплей забезпечує яскраве і чітке відтворення осцилограм.

Цифровий осцилограф RIGOL DS1074Z Plus ідеально підходить для виробничих тестів, обслуговування в процесі експлуатації, досліджень і всіх видів робіт, в яких використовуються аналогові/цифрові тести і пошук несправностей, а також для освітніх цілей.

Особливості

  • Смуга пропускання: 70 МГц.

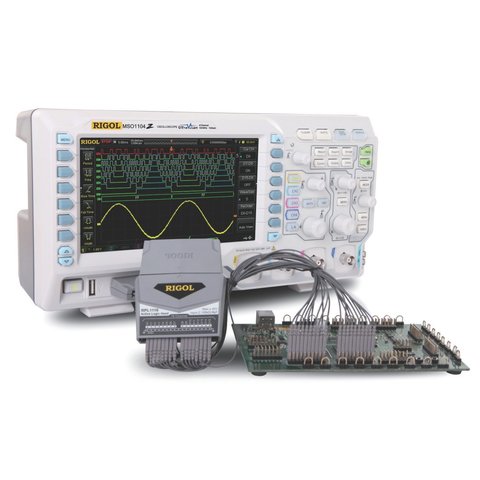

  • 4 аналогові + 16 цифрових каналів (опція MSO Upgrade Option).
  • Частота дискретизації в реальному часі: 1 Гвиб/с.
  • Глибина пам'яті: 12 МБ.
  • Інноваційна технологія UltraVision.
  • 7-дюймовий кольоровий РК-дисплей.
  • Вертикальна чутливість: 1 мВ/под – 10 В/под.
  • Математичні функції: додавання, віднімання, множення, ділення, швидке перетворення Фур'є та ін.
  • Компактний дизайн, малі габарити і вага.

Технічні характеристики

Смуга пропускання 70 МГц
Аналогові канали 4
Цифрові канали 16 (опція MSO Upgrade Option)
Частота дискретизації в реальному часі 1 Гвиб/с
Глибина пам'яті 12 МБ, 24 МБ (опц.)
Запис осцилограм 30 000 осциллограм/сек
Діапазон вертикальної чутливості 1 мВ/под – 10 В/под
Діапазон зміщення 1 мВ/под - 499 мВ/под: ± 2 В
500 мВ/под - 10 В/под: ± 100 В
Вертикальна роздільна здатність 8 біт
Математичні функції додавання, віднімання, множення, швидке перетворення Фур'є, можливість налаштування користувачем
Вихідна напруга ~ 3 Впік-пік
Частота 1 кГц
Потужність 50 Вт (макс.)
Напруга 100-120 В/50 Гц/60 Гц/400 Гц
100-240 В/50 Гц/60 Гц
Спосіб охолодження вентилятор
Дисплей 7-дюймовий кольоровий РК (800 × 480)
Вага 3,8 кг (± 0,2 кг)
Розміри 313,1 × 160,8 × 122,4 мм

Додаткова інформація

PDF  Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1074Z Plus (англ.).

Інструкція користувача

PDF  Завантажити інструкцію користувача для RIGOL DS1074Z Plus (англ.).

Комплектація

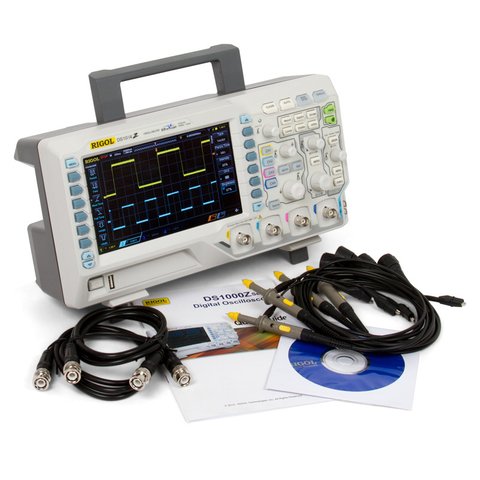

  • Цифровий осцилограф RIGOL DS1074Z Plus — 1 шт.
  • Кабель живлення — 1 шт.
  • Пасивні щупи — 4 шт.
  • USB-кабель — 1 шт.

Осцилографи та робота з ними

Youtube video

Youtube video

Youtube video

Youtube video

Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!

Питання та відповіді

Чим DS1074Z Plus простіший за DS1074Z-S Plus?
Відсутністю вбудованого генератора: DS1074Z-S Plus має двоканальний генератор сигналів на 25 МГц, а DS1074Z Plus ні. Решта однакова: смуга 70 МГц, 4 аналогові канали, 1 Гвиб/с, пам'ять 12 МБ з опцією 24 МБ, захоплення до 30 000 осцилограм на секунду і можливість оновлення до 16 цифрових каналів. Екран 7 дюймів, 800 × 480.
Скільки пам'яті має DS1074Z Plus на осцилограму?
Стандартно 12 МБ, з опцією 24 МБ. Разом із дискретизацією 1 Гвиб/с цього досить для запису кількох мілісекунд сигналу з повною деталізацією. Прилад захоплює до 30 000 осцилограм на секунду, математика включає додавання, віднімання, множення й швидке перетворення Фур'є. Вертикальна роздільність 8 біт.
Чи працює DS1074Z Plus від мережі 400 Гц?
Так, прилад приймає живлення 100-120 В частотою 50 Гц, 60 Гц або 400 Гц, а також 100-240 В частотою 50 Гц або 60 Гц. Мережа 400 Гц трапляється на бортовому й військовому обладнанні. Споживання до 50 Вт, охолодження вентилятором. Габарити 313,1 × 160,8 × 122,4 мм, вага 3,8 кг. Дисплей 7-дюймовий кольоровий.

Характеристики

Діагональ екрану
  • 7,0" TFT дисплей
Кількість каналів
  • чотириканальний
  • з 16-канальнм логічним аналізатором
Тип
  • настільний
  • змішаних сигналів
Частота дискретизації
  • 1 Гвиб/с
Смуга пропускання
  • 70 МГц
Об'єм пам'яті
  • 12 МБ

Відео

Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video
Youtube video

Відгуки клієнтів

Часто задавані питання

Чим DS1074Z Plus простіший за DS1074Z-S Plus?

Відсутністю вбудованого генератора: <a href="{{p,869162}}">DS1074Z-S Plus</a> має двоканальний генератор сигналів на 25 МГц, а DS1074Z Plus ні. Решта однакова: смуга 70 МГц, 4 аналогові канали, 1 Гвиб/с, пам'ять 12 МБ з опцією 24 МБ, захоплення до 30 000 осцилограм на секунду і можливість оновлення до 16 цифрових каналів. Екран 7 дюймів, 800 × 480.

Скільки пам'яті має DS1074Z Plus на осцилограму?

Стандартно 12 МБ, з опцією 24 МБ. Разом із дискретизацією 1 Гвиб/с цього досить для запису кількох мілісекунд сигналу з повною деталізацією. Прилад захоплює до 30 000 осцилограм на секунду, математика включає додавання, віднімання, множення й швидке перетворення Фур'є. Вертикальна роздільність 8 біт.

Чи працює DS1074Z Plus від мережі 400 Гц?

Так, прилад приймає живлення 100-120 В частотою 50 Гц, 60 Гц або 400 Гц, а також 100-240 В частотою 50 Гц або 60 Гц. Мережа 400 Гц трапляється на бортовому й військовому обладнанні. Споживання до 50 Вт, охолодження вентилятором. Габарити 313,1 × 160,8 × 122,4 мм, вага 3,8 кг. Дисплей 7-дюймовий кольоровий.
