Опис

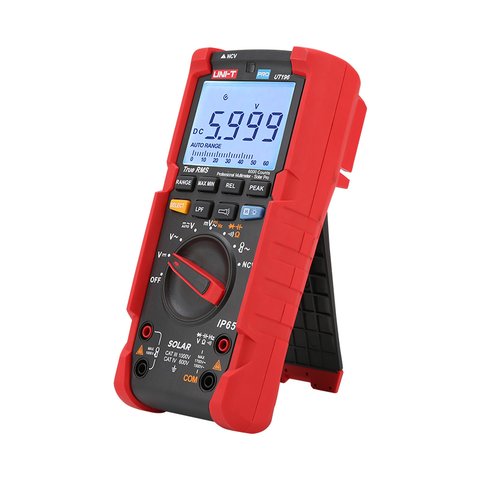

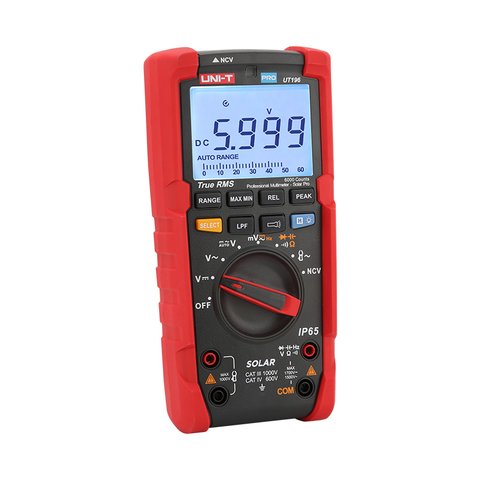

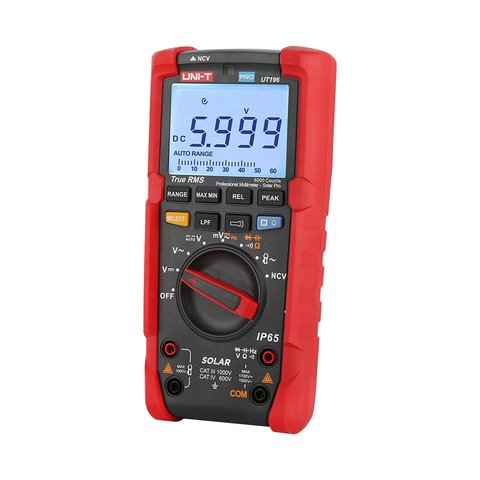

UNI-T UT196 – це цифровий мультиметр, що ідеально підходить для обслуговування сонячних електростанцій у суворих навколишніх умовах. Цей надійний і точний прилад має повністю водонепроникний та пилонепроникний корпус із класом захисту IP65 та випробуваний на стійкість до падіння з висоти до 2 метрів. Мультиметр вимірює постійну напругу до 1700 В, змінну напругу і 1500 В, опір, ємність і частоту.
Особливості
True RMS вимірювання (істинне середньоквадратичне значення).
Вимірює постійну напругу до 1700 В та змінну напругу до 1500 В.
Клас захисту: IP65.
Стандарти безпеки CAT III 1000V, CAT IV 600V.
Аналогова гістограма.
Частотна характеристика: 45 Гц ~ 1 кГц.
Фільтр нижніх частот.
Режим роботи із низьким імпедансом.
Вбудований ліхтарик, яскраве підсвічування та візуальна сигналізація.
Технічні характеристики
Функція
Діапазон
Точність
Постійна напруга
600.0 мВ / 6.000 В / 60.00 В / 600.0 В / 1700 В
±(0.2%＋5)
Змінна напруга
600.0 мВ / 6.000 В / 60.00 В / 600.0 В / 1500 В
±(0.8%＋3)
Фільтр низьких частот (ФНЧ)
6.000 В / 60.00 В / 600.0 В / 1500 В
±(2%＋9)
Опір
600.0 Ом / 6.000 кОм / 60.00 кОм / 600.0 кОм / 6.000 МОм / 60.00 МОм
Чому UT196 міряє постійну напругу до 1700 В і де це потрібно?
1700 В з похибкою ±(0,2 %+5) це запас під сучасні сонячні електростанції. Напруга розімкненого кола послідовного рядка фотомодулів на холоді легко перевищує 1000 В, і звичайний мультиметр тут або не має діапазону, або працює на межі. UT196 дозволяє поміряти рядок цілком, без розділення на секції. Змінна напруга при цьому доходить до 1500 В з похибкою ±(0,8 %+3).
Чи може UT196 вимірювати струм?
Ні, струмових діапазонів у приладі немає. Він міряє постійну й змінну напругу, опір до 60 МОм, ємність до 60 мФ і частоту до 1 МГц. Це свідомий вибір на користь високовольтної діагностики замість універсальності. Якщо в такому ж захищеному корпусі IP65 потрібен ще й струм до 20 А, дивіться UT195E або UT195M з тієї ж серії.
Чи підходить UT196 для роботи на даху сонячної станції?

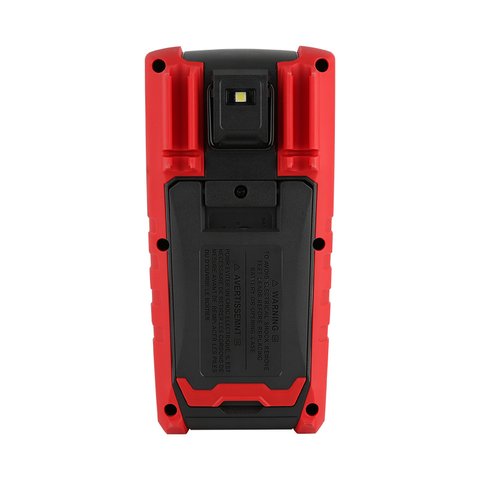

Так, під такі умови його й робили: клас захисту IP65, випробування падінням з 2 метрів, категорії безпеки CAT III 1000 В і CAT IV 600 В. Вбудований ліхтарик, яскраве підсвічування та візуальна сигналізація допомагають у контражурі й у сутінках. Вага 485 г при габаритах 195 × 95 × 58 мм, тож прилад тримається однією рукою при роботі на висоті.
Навіщо UT196 фільтр нижніх частот і режим низького імпедансу при обслуговуванні інверторів?
Фільтр нижніх частот працює на діапазонах від 6 до 1500 В з похибкою ±(2 %+9) і дозволяє міряти напругу на виході інвертора без спотворення від високочастотних комутаційних складових. Режим низького імпедансу вирішує іншу задачу. Він прибирає ємнісні наводки на відключених жилах DC-частини, щоб перед початком робіт не прийняти наводку за залишкову напругу на рядку модулів.
Характеристики
Тип
цифровий
Вибір діапазону
автоматичний вибір діапазону
Розрядність
5999
Опір
до 60 МОм
Частота
до 1 МГц
Змінний струм
не вимірює змінний струм
Постійний струм
не вимірює постійний стум
Індуктивність
немає
Температура
немає
Потужність
немає
Прогальність
немає
True RMS
є
Підсвічування дисплею
є
Підключення до ПК
немає підключення до ПК
Тестування діодів
є
Аналогова гістограма
є
Тест транзисторів
немає
Ємність
до 60 000 мкФ
Перевірка провідності електричних кіл зі звуковою індикацією
є
NCV
так
Тестування батарей
ні
Змінна напруга
до 1500 В
Постійна напруга
до 1700 В
Відео
Відгуки клієнтів
Часто задавані питання
Чому UT196 міряє постійну напругу до 1700 В і де це потрібно?
1700 В з похибкою ±(0,2 %+5) це запас під сучасні сонячні електростанції. Напруга розімкненого кола послідовного рядка фотомодулів на холоді легко перевищує 1000 В, і звичайний мультиметр тут або не має діапазону, або працює на межі. UT196 дозволяє поміряти рядок цілком, без розділення на секції. Змінна напруга при цьому доходить до 1500 В з похибкою ±(0,8 %+3).
Чи може UT196 вимірювати струм?
Ні, струмових діапазонів у приладі немає. Він міряє постійну й змінну напругу, опір до 60 МОм, ємність до 60 мФ і частоту до 1 МГц. Це свідомий вибір на користь високовольтної діагностики замість універсальності. Якщо в такому ж захищеному корпусі IP65 потрібен ще й струм до 20 А, дивіться <a href="{{p,918611}}">UT195E</a> або <a href="{{p,903501}}">UT195M</a> з тієї ж серії.
Чи підходить UT196 для роботи на даху сонячної станції?
Так, під такі умови його й робили: клас захисту IP65, випробування падінням з 2 метрів, категорії безпеки CAT III 1000 В і CAT IV 600 В. Вбудований ліхтарик, яскраве підсвічування та візуальна сигналізація допомагають у контражурі й у сутінках. Вага 485 г при габаритах 195 × 95 × 58 мм, тож прилад тримається однією рукою при роботі на висоті.
Навіщо UT196 фільтр нижніх частот і режим низького імпедансу при обслуговуванні інверторів?
Фільтр нижніх частот працює на діапазонах від 6 до 1500 В з похибкою ±(2 %+9) і дозволяє міряти напругу на виході інвертора без спотворення від високочастотних комутаційних складових. Режим низького імпедансу вирішує іншу задачу. Він прибирає ємнісні наводки на відключених жилах DC-частини, щоб перед початком робіт не прийняти наводку за залишкову напругу на рядку модулів.
Завантажити посібник користувача для UNI-T UT196 (англ.).
