UNI-T UT181A - це True RMS мультиметр з реєстратором даних, призначений для вимірювання постійної/змінної напруги і струму, опору, адмітансу, ємності, частоти, температури, прогальності і тривалості імпульсу, а також дозволяє перевіряти провідність електричних кіл і тестувати діоди.
Зазирніть у закладку Відео – там ви знайдете ще більше відеооглядів!
| Дисплей | 3,5-дюймовий кольоровий РК (320 x 240) | |
| Постійна напруга | Діапазон | 60 мВ / 600 мВ / 6 В / 60 В / 600 В / 1000 В |
| Похибка | ±(0.025%+5) | |
| Змінна напруга | Діапазон | 60 мВ / 600 мВ / 6 В / 60 В / 600 В / 1000 В |
| Похибка | ±(0.3%+30) | |
| Постійний струм | Діапазон | 600 мкА / 6000 мкА / 60 мА / 600 мА / 10 А |
| Похибка | ±(0.08%+10) | |
| Змінний струм | Діапазон | 600 мкА / 6000 мкА / 60 мА / 600 мА / 10 А |
| Похибка | ±(0.6%+20) | |
| Опір | Діапазон | 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 МОм / 60 МОм |
| Похибка | ±(0.05%+2) | |
| Адмітанс | Діапазон | 60 нС |
| Похибка | ±(2%+10) | |
| Ємність | Діапазон | 6 нФ / 60 нФ / 600 нФ / 6 мкФ / 60 мкФ / 600 мкФ / 6 мФ / 60 мФ |
| Похибка | ±(2%+5) | |
| Частота | Діапазон | 10 Гц - 60 МГц |
| Похибка | ±(0.01%+5) | |
| Температура, ºC | Діапазон | -40 ~ 1000 |
| Похибка | ±(1%+30) | |
| Температура, ºF | Діапазон | 40 ~ 1832 |
| Похибка | ±(1.5%+50) | |
| Прогальність | 10% ~ 90% | |
| Живлення | 7,4 В, 3000 мАг, літій-іонна батарея | |
| Розміри | 103 × 225 × 59 мм | |
| Вага | 638 г | |
Завантажити посібник користувача для UNI-T UT181A (англ.).
Завантажити програмне забезпечення для UNI-T UT181A.
| Тип |
|
| Вибір діапазону |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Частота |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Ємність |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Розрядність |
|
| NCV |
|
| Тестування батарей |
|

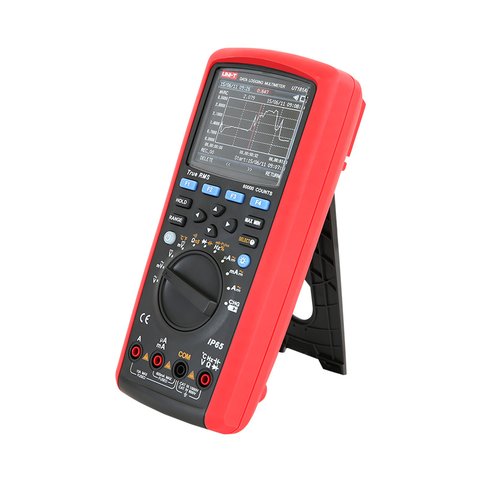

Реєстратор пише показання у власну пам'ять приладу, тому мультиметр можна залишити на об'єкті й піти. Він сам зафіксує, як поводилася напруга, струм чи температура за весь період спостереження. Це основний спосіб ловити плаваючі несправності, які під час короткого замірювання не проявляються: нічні просадки в мережі, нагрів обмотки за цикл роботи, дрейф опору контакту. Дані потім переносяться на ПК через USB-кабель з комплекту.
Живлення тут літій-іонне, 7,4 В на 3000 мА·г, і в комплекті йде адаптер з перехідником для заряджання. Для приладу з кольоровим дисплеєм 3,5″ і тривалим логуванням це не примха: звичайна «крона» не витягнула б багатогодинний запис з увімкненою підсвіткою. Акумулятор ще й тримає стабільну напругу до кінця розряду, тому показання не пливуть у міру виснаження елемента.
Адмітанс це провідність, обернена до опору. Діапазон 60 нС з похибкою ±(2 %+10) відповідає опорам у сотні мегаом і вище, куди прямий режим омметра вже не дістає. Так перевіряють ізоляцію кабелів і плат, шукають струми утрати після відмивання від флюсу, контролюють якість діелектриків. Читати 100 ГОм на омметрі незручно, а в наносименсах те саме виходить зручним числом.
Постійний струм: 600 мкА, 6000 мкА, 60 мА, 600 мА і 10 А з похибкою ±(0,08 %+10). Змінний у тих самих межах з похибкою ±(0,6 %+20). Найнижчий діапазон 600 мкА при розрядності 60 000 дозволяє впевнено працювати зі струмами спокою плат і датчиків. Понад 10 А прилад не тримає, тут уже потрібні токові кліщі або зовнішній шунт.

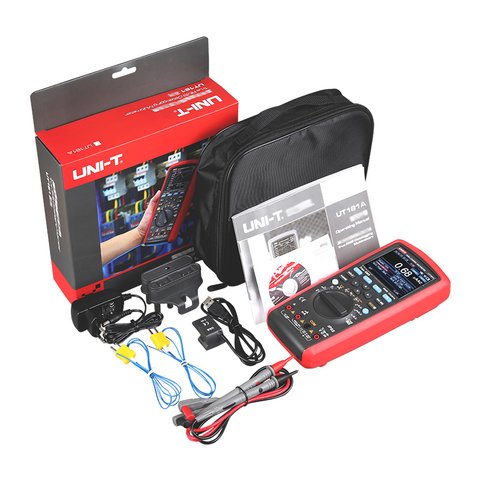

Дві термопари й окремий перехідник для вимірювання температури, тож датчики підключаються без додаткових покупок. Діапазон -40...1000 °C, похибка ±(1 %+30). Для зв'язку з комп'ютером є USB-кабель, програмне забезпечення лежить на сторінці товару. У комплекті також щупи, акумулятор, адаптер живлення з перехідником і сумка-чохол.
