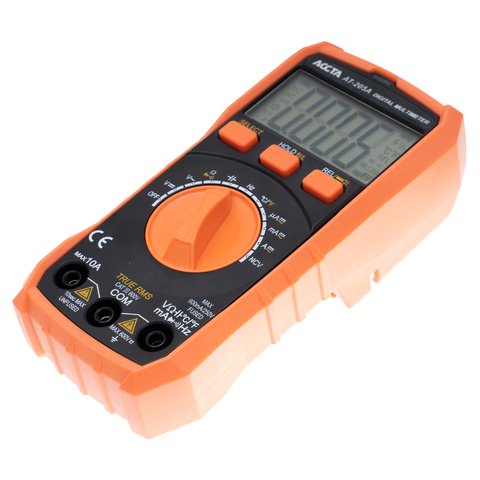

Accta AT-205A — це технологічний багатоцільовий портативний цифровий мультиметр класу True RMS на 600 В/10 А з функціями автоматичного вибору діапазону вимірювань та безконтактного виявлення напруги (NCV), обладнаний великим РК дисплеєм на 5999 відліків. Цей зручний професійний мультиметр має розширений набір вимірювальних функцій і за його допомогою можна вимірювати напругу постійного та змінного струму, силу постійного та змінного струму, опір, ємність, частоту та температуру, а також виконувати перевірку діодів та цілісності електричного кола.
| Технічні характеристики | |||||
|---|---|---|---|---|---|
| 201 | 202 | 203 | 205A | ||
| Параметри | Діапазон | Похибка | |||
| Напруга постійного струму | 200 мВ | 200 мВ | 200 мВ | 600 мВ | ±(0,5%+5) |
| 2/20/200 В | 2/20/200 В | 2/20/200 В | 6/60 В | ±(0,5%+3) | |
| 600 В | 600 В | 600 В | 600 В | ±(1%+10) | |
| Напруга змінного струму | 200/600 В | 200/600 В | 200/600 В | 6/60/600 В | ±(1,2%+10) |
| Сила постійного струму | 200 мкА | 200 мкА | 200 мкА | 600/6000 мкА | ±(1%+10) |
| 200 мА | 200 мА | 200 мА | 60/600 мА | ±(1,2%+8) | |
| 10 A | 10 A | 10 A | 6/10 A | ±(2%+5) | |
| Сила змінного струму | 600/6000 мкА | ±(1%+10) | |||
| 60/600 мА | ±(1,5%+15) | ||||
| 6/10 А | ±(3%+10) | ||||
| Опір | 200 Ом | 200 Ом | 200 Ом | 600 Ом | ±(0,8%+5) |
| 2/20/200 кОм | 2/20/200 кОм | 2/20/200 кОм | 6/60/600 кОм | ±(0,8%+3) | |
| 2 МОм | 2 МОм | 20 МОм | 6/60 МОм | ±(1%+5) | |
| 200 МОм | ±(5%+30) | ||||
| Ємність | 200 мкФ | 10 нФ | ±(5%+40) | ||
| 100 нФ/1 мкФ/10 мкФ/100 мкФ/200 мкФ | ±(3,5%+20) | ||||
| 2 мФ | ±(5%+40) | ||||
| Частота | 20 кГц | 10 Гц/100 Гц/1 кГц | ±(5%+10) | ||
| 10 кГц/20 кГц/100 кГц/2 МГц | ±(1%+10) | ||||
| Температура | від -20 до 1000°C | від -20 до 1000°C | ±(1%+5) | Фізичні характеристики | |
| Кількість відліків дисплея | 5999, автоматичне відображення полярності | ||||
| Робоча температура | 0 — 40°C | ||||
| Швидкість вибірки | 3 рази/сек | ||||
| Джерело живлення | 2 батарейки ААА LR03 на 1,5 В | ||||
| Розміри | 146 × 72 × 50 мм | ||||
| Вага | 230 г (з батарейками) | ||||
| Тип |
|
| Вибір діапазону |
|
| Розрядність |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Постійний струм |
|
| Змінний струм |
|
| Температура |
|
| Потужність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Частота |
|
| Ємність |
|
| NCV |
|
| Тестування батарей |
|

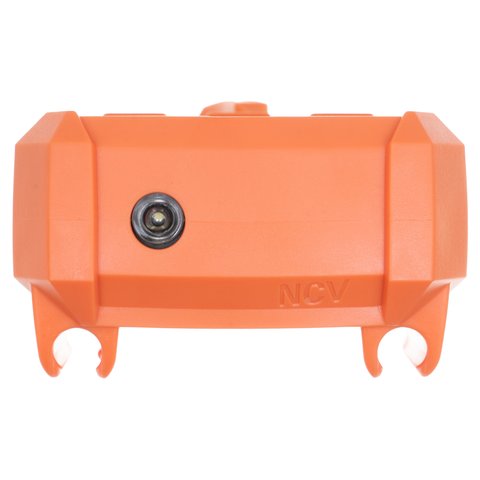

Розрядність зростає з 1999 до 5999, з'являються автоматичний вибір діапазону, безконтактне виявлення напруги, вимірювання температури та вбудований ліхтарик. Струмові межі теж інші: у <a href="{{p,890292}}">Accta AT-205</a> найменший постійний струм 20 мА, у AT-205A це 600 мкА. Прилад важчий, 230 г проти 156 г, і має відсік для щупів на задній панелі.
Найменші межі становлять 600 мкА і 6000 мкА, причому як для постійного, так і для змінного струму, з похибкою ±(1%+10). З ними реально виміряти споживання пристрою в режимі сну або струм витоку, не ставлячи в коло зовнішній шунт. Верхня межа при цьому звичайна для класу: 6 А і 10 А з похибкою ±(2%+5) на постійному струмі.
NCV показує наявність змінного поля біля провідника, і цього достатньо, щоб знайти фазний провід у розподільній коробці чи переконатися, що лінію знеструмлено. Значення напруги він не дає й не відрізняє наведення від робочої напруги на жилі. Перед тим як торкатися контактів, показання детектора треба підтвердити щупами на діапазоні змінної напруги. Ще далі автоматику доведено в <a href="{{p,910800}}">Accta AT-85D</a>, який сам розпізнає функцію разом із діапазоном.
З комплектною термопарою типу К прилад працює в діапазоні від -20 до 1000 °C з похибкою ±(1%+5), індикацію можна перемикати між Цельсієм і Фаренгейтом. Верхня межа належить вимірювальному тракту, а не датчику. Перед роботою з високою температурою варто звірити допустимий діапазон самої термопари: інакше показання попливуть, а провід датчика зіпсується.

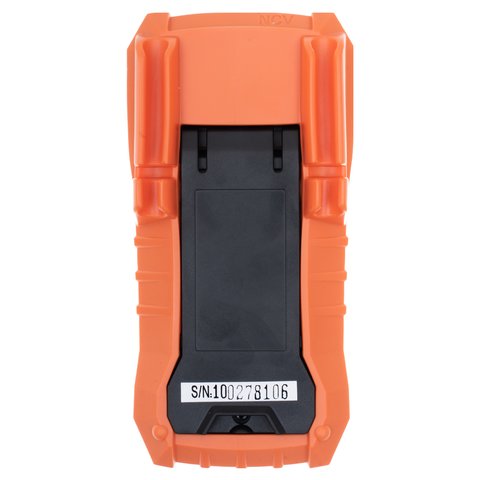

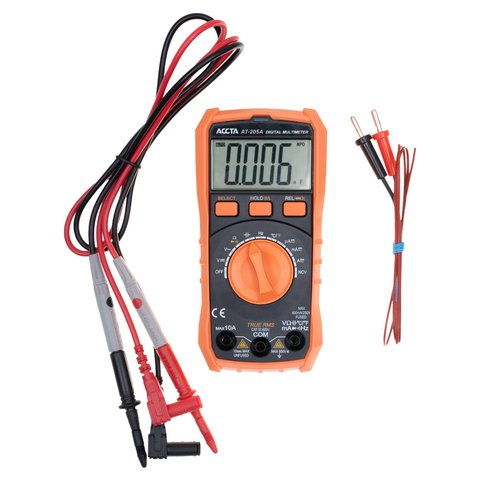

У коробці мультиметр, термопара типу К, пара вимірювальних щупів, дві батареї ААА і посібник. Для типових робіт цього достатньо. Докуповують зазвичай те, що залежить від задачі: щупи з голковими наконечниками для плати, затискачі-крокодили для тривалого підключення. Гнізда щупів винесені на передню панель, а на задній є відсік, у якому щупи фіксуються при перенесенні.
