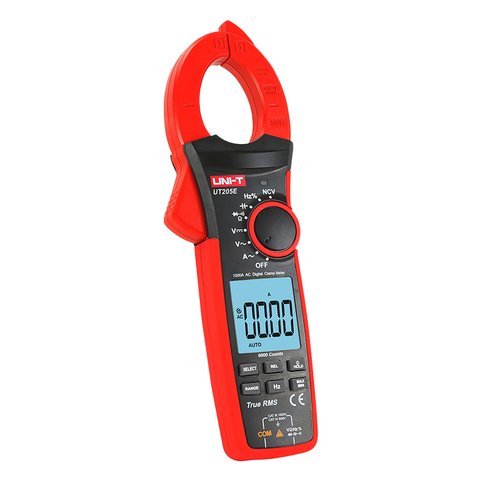

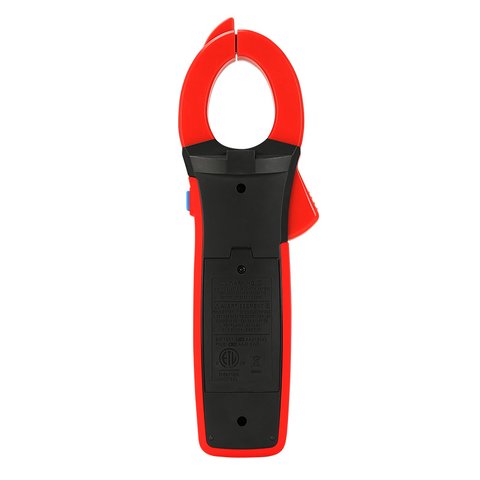

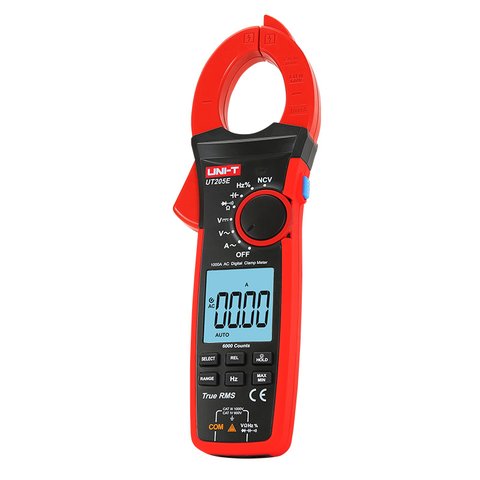

UNI-T UT205E – це цифрові струмовимірювальні True RMS кліщі з функцією автоматичного вибору діапазону, оснащені великим 6000-розрядним РК-дисплеєм. Кліщі вимірюють змінний струм, постійну та змінну напругу, опір, ємність, прогальність, а також використовуються для перевірки цілісності кола, тестування діодів та безконтактного виявлення високої напруги (NCV).
| Функція | Діапазон | Точність |
|---|---|---|
| Змінний струм | 1000 А | ±(2%+5) |
| Частотна характеристика змінного струму | 50 Гц~60 Гц | |
| Змінна напруга | 6 В | ±(1.2%+3) |
| 60 В/600 В/1000 В | ±(1%+8) | |
| Постійна напруга | 600 мВ | ±(0.8%+3) |
| 6 В/60 В | ±(0.5%+5) | |
| 600 В | ±(0.5%+5) | |
| 1000 В | ±(0.5%+5) | |
| Частотна характеристика змінної напруги | 40 Гц~400 Гц | |
| Опір | 600 Ом | ±(1%+3) |
| 6 кОм/60 кОм/600 кОм | ±(1%+2) | |
| 6 МОм/60 МОм | ±(2%+8) | |
| Ємність | 60 нФ | ±(4%+25) |
| 600 нФ/6 мкФ/60 мкФ/600 мкФ | ±(4%+5) | |
| 6 мФ/60 мФ | ±(10%+9) | |
| Частота низької напруги | 10 Гц~1 МГц | ±(0.1%+3) |
| Прогальність | 10%~90% | ±(2.6%+7) |
| Загальні характеристики | ||
| Дисплей | РК, 6000-розрядний, 43 мм × 45 мм | |
| Живлення | 1.5В батарея (R03) × 3 шт. | |
| Максимальне розкриття губок кліщів | 42 мм | |
| Частота струму | 50 Гц~60 Гц | |
| Вхідний опір | ≥10 МОм | |
| Габарити | 272 мм × 81 мм × 43,5 мм | |
| Вага | 465 г | |
Завантажити посібник користувача для UNI-T UT205E (англ.).
| Розрядність |
|
| Тип |
|
| Діаметр обхвату |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Частота |
|
| Постійний струм |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Ємність |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Змінний струм |
|
| Трифазне вимірювання напруги |
|
| Трифазне вимірювання струму |
|
| NCV |
|
На чотирьох речах: постійному струмі, вимірюванні пускового струму, режимі LoZ і фільтрі низьких частот. Температури та аналогової шкали в ньому теж немає. Усе інше збігається зі старшими моделями: 1000 А змінного струму з похибкою ±(2%+5), напруга до 1000 В, опір до 60 МОм, ємність до 60 мФ, дисплей на 6000 відліків і губки 42 мм. Повний набір є в <a href="{{p,898466}}">UT208B</a>.
Це вагоме обмеження, яке легко проґавити. Струм прилад коректно міряє лише в смузі 50 Гц~60 Гц, тобто фактично тільки в промисловій мережі. По напрузі смуга ширша: 40 Гц~400 Гц. Тому UT205E не годиться для замірів на виході частотного перетворювача чи в колах з нестандартною частотою: там показання струму будуть недостовірні. Для такої роботи в серії є <a href="{{p,898468}}">UT206B</a> зі смугою струму 40 Гц~400 Гц.
Роздільність визначає, наскільки дрібні зміни видно на великому діапазоні. При 6000 відліках і межі 1000 А молодший розряд відповідає одиницям ампер, а на нижчих автоматично вибраних діапазонах крок стає значно меншим. Розмір дисплея 43 мм × 45 мм із автоматичним підсвічуванням, тож числа читаються навіть у щиті. Загальна похибка по струму ±(2%+5) на всьому діапазоні.
На молодшому діапазоні 60 нФ похибка становить ±(4%+25), і додаткові 25 одиниць молодшого розряду тут переважають сам відсоток: для десятків нанофарад це вже груба оцінка. Далі, від 600 нФ до 600 мкФ, похибка нормальна: ±(4%+5). А на верхніх діапазонах 6 мФ і 60 мФ вона знову зростає до ±(10%+9). Упевнено прилад працює в середині діапазону, а не на його краях.
