Опис

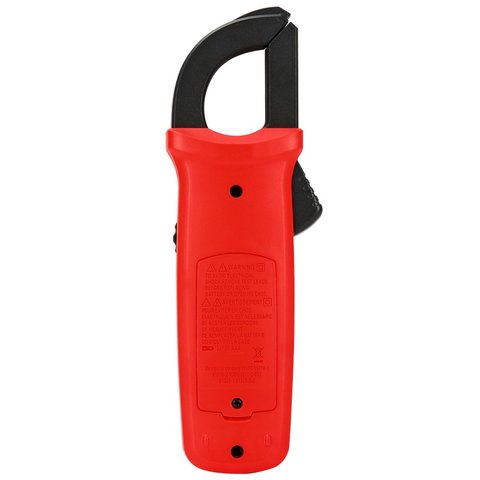

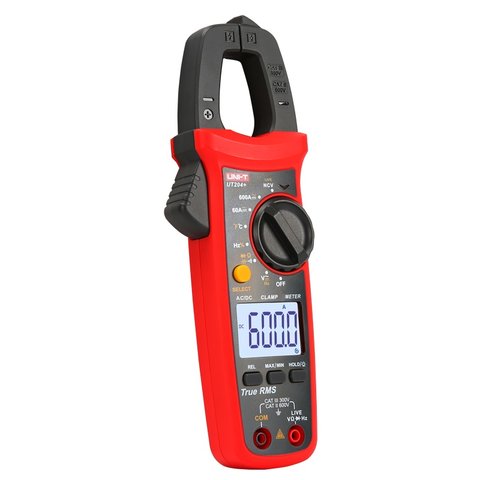

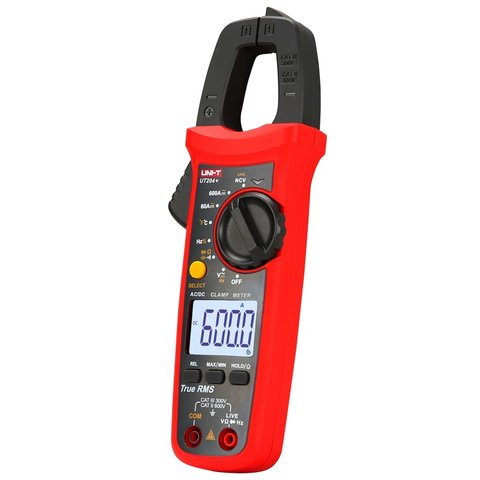

UNI-T UT204+ – це цифрові струмовимірювальні True RMS кліщі, призначені для вимірювання постійного та змінного струму, постійної та змінної напруги, частоти змінної напруги, опору, ємності, температури та частоти. Також з їх допомогою можна тестувати проводи під напругою та діоди, а ще перевіряти цілісність електричного кола.
При вимірюванні постійного струму кліщі мають власний зсув нуля: залишкове намагнічування магнітопроводу й тепловий дрейф датчика дають ненульове показання ще до того, як провідник опинився в губках. Режим ZERO обнуляє його безпосередньо перед замірюванням, і на малих DC-струмах ця різниця принципова. У режимі змінного струму такої потреби немає, там постійна складова просто не враховується.
Що UT204+ дає порівняно з UT203+?
Головна різниця у струмі: 600 А замість 400 А і в змінному, і в постійному режимі з похибкою ±(2%+5). Далі дисплей на 6000 відліків проти 4099, вимірювання температури до 1000 °C з термопарою К-типу в комплекті, режим ZERO, опір до 60 МОм і ємність до 60 мФ. UT203+ натомість пропонує прогальність, якої в UT204+ немає.
Чи вистачить розкриття губок 28 мм при струмі 600 А?
Це головне обмеження моделі. Діапазон 600 А сам собою серйозний, але губки UT204+ розкриваються лише на 28 мм, і кабель відповідного перерізу в них може просто не влізти, особливо разом з бронею чи додатковою ізоляцією. Повний струмовий діапазон реалізується на компактних провідниках і шинах, а не на будь-якій магістралі. Перед покупкою варто зміряти діаметр кабелів, з якими ви працюєте.
Яку температуру UT204+ міряє і яким датчиком?
Діапазон -40...1000 °C з похибкою ±(1,5%+5), датчик — термопара К-типу, вона входить у комплект разом зі щупами, чохлом і батарейками. Одним приладом можна зняти і струм двигуна, і температуру його корпусу чи підшипникового вузла, не перекладаючи інструмент з руки в руку. Верхня межа 1000 °C — це вже рівень контролю нагрівальних елементів і випускних трактів.
Чим тестування проводів під напругою відрізняється від NCV у UT204+?
NCV показує наявність напруги поруч із приладом безконтактно, без торкання жил, і відповідає на питання «тут є напруга чи ні». Тестування проводів під напругою вирішує іншу задачу: воно допомагає визначити, який саме провідник фазний. Обидві функції дають лише якісну оцінку й не замінюють вимірювання щупами, тому перед роботою коло все одно перевіряють у режимі вольтметра.
Характеристики
Розрядність
5999
Тип
для змінного/постійного струму
Діаметр обхвату
діаметр 28 мм
Постійна напруга
до 600 В
Змінна напруга
до 600 В
Опір
до 60 МОм
Частота
до 10 МГц
Температура
є
Потужність
немає
Прогальність
немає
True RMS
є
Підсвічування дисплею
є
Підключення до ПК
немає підключення до ПК
Тестування діодів
є
Аналогова гістограма
немає
Ємність
до 60 000 мкФ
Перевірка провідності електричних кіл зі звуковою індикацією
є
Постійний струм
до 600 А
Змінний струм
до 600 А
Трифазне вимірювання напруги
немає
Трифазне вимірювання струму
ні
NCV
так
Відео
Відгуки клієнтів
Часто задавані питання
Навіщо в UT204+ режим ZERO?
При вимірюванні постійного струму кліщі мають власний зсув нуля: залишкове намагнічування магнітопроводу й тепловий дрейф датчика дають ненульове показання ще до того, як провідник опинився в губках. Режим ZERO обнуляє його безпосередньо перед замірюванням, і на малих DC-струмах ця різниця принципова. У режимі змінного струму такої потреби немає, там постійна складова просто не враховується.
Що UT204+ дає порівняно з UT203+?
Головна різниця у струмі: 600 А замість 400 А і в змінному, і в постійному режимі з похибкою ±(2%+5). Далі дисплей на 6000 відліків проти 4099, вимірювання температури до 1000 °C з термопарою К-типу в комплекті, режим ZERO, опір до 60 МОм і ємність до 60 мФ. <a href="{{p,897073}}">UT203+</a> натомість пропонує прогальність, якої в UT204+ немає.
Чи вистачить розкриття губок 28 мм при струмі 600 А?
Це головне обмеження моделі. Діапазон 600 А сам собою серйозний, але губки UT204+ розкриваються лише на 28 мм, і кабель відповідного перерізу в них може просто не влізти, особливо разом з бронею чи додатковою ізоляцією. Повний струмовий діапазон реалізується на компактних провідниках і шинах, а не на будь-якій магістралі. Перед покупкою варто зміряти діаметр кабелів, з якими ви працюєте.
Яку температуру UT204+ міряє і яким датчиком?
Діапазон -40...1000 °C з похибкою ±(1,5%+5), датчик — термопара К-типу, вона входить у комплект разом зі щупами, чохлом і батарейками. Одним приладом можна зняти і струм двигуна, і температуру його корпусу чи підшипникового вузла, не перекладаючи інструмент з руки в руку. Верхня межа 1000 °C — це вже рівень контролю нагрівальних елементів і випускних трактів.
Чим тестування проводів під напругою відрізняється від NCV у UT204+?
NCV показує наявність напруги поруч із приладом безконтактно, без торкання жил, і відповідає на питання «тут є напруга чи ні». Тестування проводів під напругою вирішує іншу задачу: воно допомагає визначити, який саме провідник фазний. Обидві функції дають лише якісну оцінку й не замінюють вимірювання щупами, тому перед роботою коло все одно перевіряють у режимі вольтметра.
Завантажити посібник користувача для UNI-T UT204+ (англ.).
