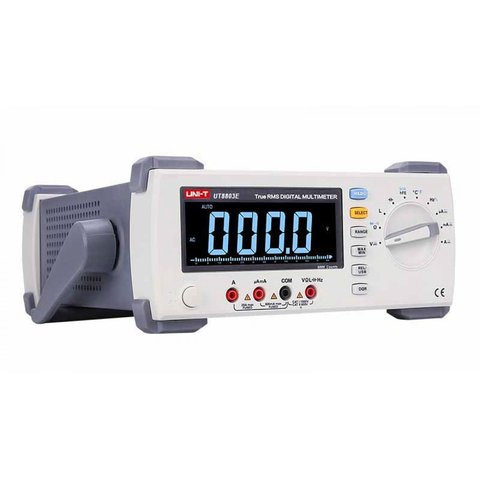

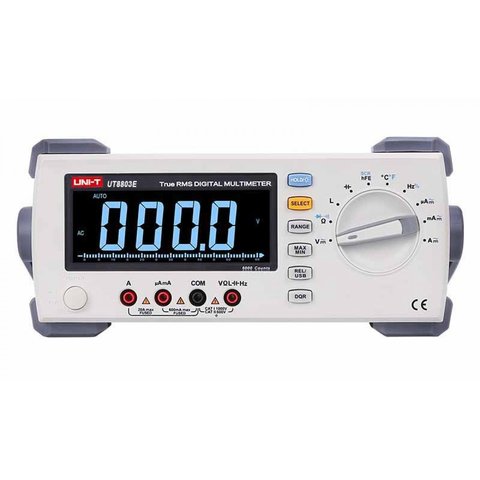

Настільний цифровий мультиметр UNI-T UT8803E – мультиметр з великим EBTN рідкокристалічним дисплеєм і інтерфейсом USB, обладнаний захистом від перевантажень для всіх діапазонів і особливим дизайном. Вимірює постійний та змінний струм і напругу, опір, ємність, частоту, прогальність, індуктивність, температуру, перевіряє провідність електричних кіл і тестує діоди, транзистори, тиристори. Прилад прекрасно підходить для інженерів-електриків, контролю якості на виробництві, обслуговування, досліджень, навчання.
| Функція | Діапазон |
|---|---|
| Постійна напруга | 1000 В |
| Змінна напруга | 750 В |
| Постійний струм | 10 A |
| Змінний струм | 10 A |
| Опір | 60 МОм |
| Ємність | 6 мФ |
| Частота | 600 Гц~20 МГц |
| Прогальність | 5%~99% |
| Індуктивність | 100 Гн |
| Температура | -40℃~1000℃ -40℉~1832℉ |
| Смуга пропускання | до 100 кГц |
| Вхідний імпеданс для DCV | діапазон 600 мВ: бл. 3 ГОм; інші діапазони: ок. 10 МОм |
| Загальні дані | |

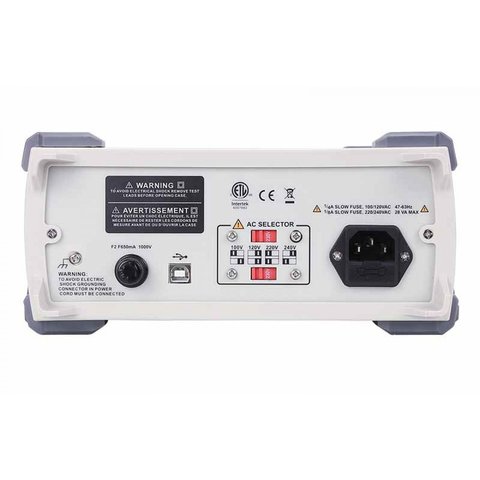

| Живлення | 100 В/120 В/220 В/240 В±10%, 47 Гц ~ 63 Гц |
| Дисплей | EBTN РКД на 6 000 відліків |
| Габарити | 265 × 110 × 320 мм |
| Вага | 4 кг |
Завантажити посібник користувача для UNI-T UT8803E (англ.).
Завантажити програмне забезпечення для UNI-T UT8803E.
| Тип |
|
| Розрядність |
|
| Постійна напруга |
|
| Змінна напруга |
|
| Опір |
|
| Ємність |
|
| Постійний струм |
|
| Змінний струм |
|
| Індуктивність |
|
| Температура |
|
| Потужність |
|
| Прогальність |
|
| True RMS |
|
| Підсвічування дисплею |
|
| Підключення до ПК |
|
| Тестування діодів |
|
| Аналогова гістограма |
|
| Тест транзисторів |
|
| Перевірка провідності електричних кіл зі звуковою індикацією |
|
| Частота |
|
| NCV |
|
| Тестування батарей |
|
Так, у приладі є режим індуктивності з діапазоном до 100 Гн. Серед настільних мультиметрів це трапляється нечасто. На практиці він замінює окремий LC-метр: можна контролювати номінал дроселів і обмоток, шукати міжвиткові замикання за заниженою індуктивністю, підбирати пари обмоток. Решта настільних моделей серії індуктивність не міряє взагалі.
Стандартні 10 МОм на вході шунтують високоомне джерело і з'їдають частину сигналу. Імпеданс близько 3 ГОм на діапазоні 600 мВ коло майже не навантажує, тому UT8803E коректно міряє напругу на виходах датчиків, у підтягуючих ланцюгах і на п'єзоелементах. На решті діапазонів постійної напруги імпеданс звичний, 10 МОм.
Діоди, транзистори й тиристори. Останнє в мультиметрах трапляється нечасто і виручає при ремонті регуляторів потужності, м'яких пускачів, зварювальних інверторів, фазових діммерів. Прилад також міряє ємність до 6 мФ, опір до 60 МОм та індуктивність до 100 Гн, тож більшість перевірок компонентів робиться на робочому столі без окремих тестерів.
Однаковий корпус, різні акценти. UT8803E зроблений як універсальний сервісний прилад: розрядність нижча, зате є індуктивність, тиристори й вхідний імпеданс 3 ГОм. <a href="{{p,886901}}">UT8804E</a> зроблений під точність і аналіз, тому там 60 000 відліків, AC+DC, dBV/dBm, фільтр низьких частот, двоканальна температура й запис до 100 днів. Для ремонту компонентів беруть перший, для метрології другий.
