Сила теплобачення: чому вам потрібен тепловізор

У сучасному швидкоплинному світі технологія тепловізійного зображення стала незамінним інструментом у багатьох галузях промисловості. Завдяки візуалізації температурних коливань тепловізійні камери допомагають виявляти потенційні проблеми, оптимізувати процеси та підвищити загальну ефективність.

У цій статті ми розглянемо переваги теплобачення та допоможемо вам розібратися у ключових факторах, які варто врахувати при виборі тепловізора.

Зміст

• Переваги тепловізійної зйомки
• Ключові технічні характеристики, які слід врахувати при виборі тепловізора
  • Термочутливість (NETD)
  • Інфрачервона (IR) роздільна здатність
    • Чому інфрачервона роздільність важлива?
  • Температурний діапазон
  • Поле зору (FOV)
  • Частота кадрів
  • Додаткові функції
• Висновок

Переваги тепловізійної зйомки

• Безконтактне вимірювання: тепловізори дозволяють вимірювати температуру дистанційно, усуваючи необхідність фізичного контакту та зменшуючи ризик пошкодження чутливого обладнання.
• Зберігання даних та підключення: зазвичай традиційні пристрої підтримують збереження даних лише останнього вимірювання і не мають функції передачі даних. Натомість тепловізор підтримує розширення внутрішньої та зовнішньої пам'яті, що дозволяє зберігати дані пакетами. Крім того, дані можна передавати на інші пристрої через Wi-Fi або дротове з'єднання, що зручно для перегляду та аналізу даних.
• Широкий спектр застосування: тепловізор має широкий діапазон вимірювання температури, тому його можна використовувати як для вимірювання температури як людського тіла, так і в промисловості. Користувачі можуть вибрати модель відповідно до їхніх потреб.
• Полегшене вирішення проблем: швидке визначення першопричини проблем, як-от електричні несправності, механічні поломки або неефективне енергоспоживання.
• Підвищена безпека: виявлення потенційних пожежних небезпек, перегріву обладнання та інших загроз безпеці.
• Підвищена продуктивність: інтуїтивно зрозуміле відображення тепловізійних зображень з даними про температуру лише шляхом наведення пристрою на об'єкти. Що ще важливіше, тепловізор підтримує вимірювання поверхні (багатоточкове), що оптимізує процеси перевірки та технічного обслуговування, заощаджуючи час і ресурси.

Ключові характеристики, які слід врахувати при виборі тепловізора

При купівлі інфрачервоного тепловізора ми зазвичай порівнюємо різні технічні характеристики. Кожна з них по-різному впливає на ефективність приладу, і жодна окрема характеристика не може об'єктивно відобразити загальну його продуктивність. Обираючи тепловізор, зверніть увагу на такі ключові характеристики.

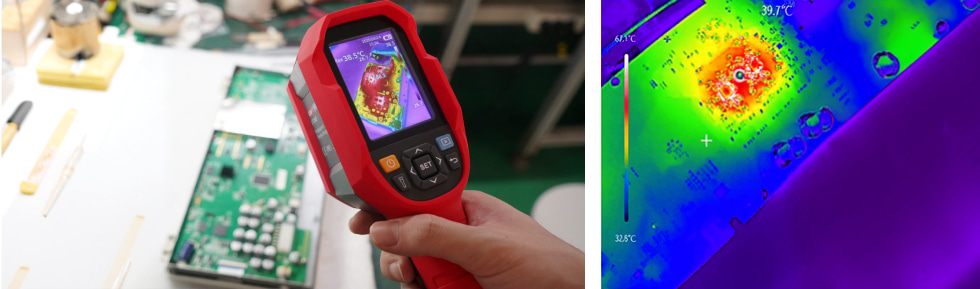

Термочутливість (NETD)

NETD, або еквівалентна різниця температур, є ключовим показником для тепловізійних камер. Він вимірює найменшу різницю температур, яку може зафіксувати камера. Чим нижчий показник NETD, тим чутливіша камера до коливань температури.

Наприклад, NETD 60 мК означає, що камера може виявити різницю температур у 0,06°C. Така чутливість є вирішальною для таких завдань, як:

• Точне вимірювання температури: виявлення незначних змін температури в електронних компонентах або будівельних матеріалах.
• Визначення втрат енергії: визначення ділянок витоку тепла в будівлях та промислових об'єктах.
• Моніторинг процесів, чутливих до температури: забезпечення оптимальних умов на виробництві та а лабораторних умовах.


Хоча нижчий показник NETD загалом кращий, важливо збалансувати чутливість з іншими факторами, як-от роздільна здатність зображення, поле зору та вартість. Для застосувань, які не потребують надзвичайної точності, може бути достатньо камери з вищим показником NETD.

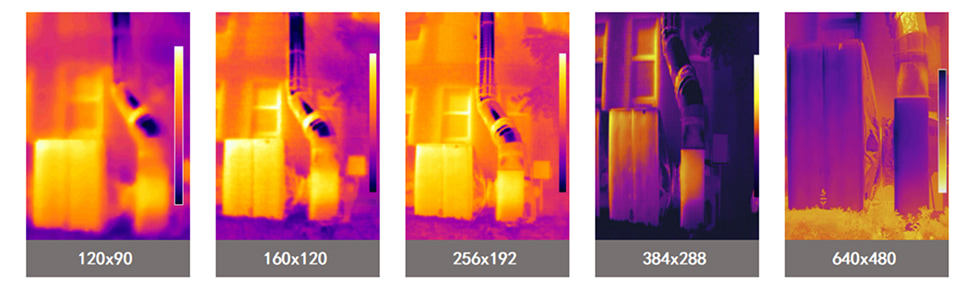

Інфрачервона (IR) роздільна здатність

Інфрачервона роздільна здатність – це критично важлива характеристика, яка визначає чіткість та деталізацію тепловізійних зображень. Вона відображає кількість окремих пікселів на сенсорі камери. Вища роздільна здатність означає більше пікселів, що забезпечує чіткіші зображення та кращу здатність розрізняти невеликі температурні відмінності

Чому інфрачервона роздільність важлива?

• Чіткість зображення: вища роздільна здатність забезпечує чіткіші та деталізованіші зображення, що полегшує виявлення потенційних проблем.
• Точність вимірювання температури: більша кількість пікселів дозволяє виконувати точніші вимірювання температури, особливо в зонах зі значними температурними градієнтами.
• Виявлення дрібніших об'єктів: вища роздільна здатність дозволяє виявляти менші об'єкти та дрібніші деталі.


Вибір правильної роздільної здатності

Оптимальна роздільна здатність залежить від вашого конкретного завдання та бюджету.

• Нижча роздільна здатність (наприклад, 120×90, 160×120): підходить для загальних завдань та роботи на менших відстанях.
• Вища роздільна здатність (наприклад, 384×288, 640×480): ідеально підходить для детальних інспекцій, досліджень та професійного використання.

Температурний діапазон

Температурний діапазон тепловізора визначає широту завдань, з якими він може впоратися. Ширший діапазон температур дозволяє використовувати пристрій більш універсально: від вимірювання низьких температур у холодному середовищі до високих температур у промислових умовах.

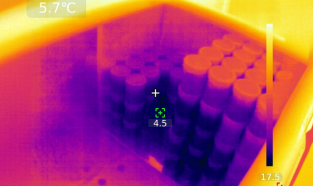

Вимірювання в холодильних камерах (діапазон: -20℃~30℃)

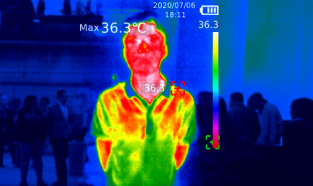

Вимірювання температури тіла людини (діапазон: 30℃~45℃)

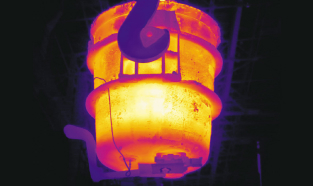

Металургійна промисловість (діапазон: 250℃~1000℃)

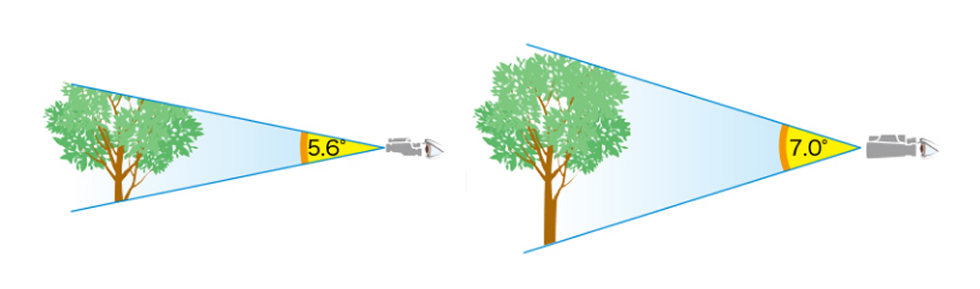

Поле зору (FOV)

Поле зору визначає, яку ділянку простору "бачить" тепловізор, і прямо залежить від його об'єктива. За однакової роздільної здатності, чим більший FOV, тим ширший діапазон об'єктів для спостереження, але тим розмитіше стає зображення. Чим менший FOV, тим вужчий кут огляду і тим більша відстань спостереження. Обирайте камеру з відповідним FOV, щоб охопити необхідну вам область.

Частота кадрів

Вища частота кадрів забезпечує плавніше відеозахоплення та аналіз у режимі реального часу.

Додаткові функції

Для додаткової зручності звертайте увагу на такі функції, як лазерний вказівник, режими зображення та наявність Wi-Fi у тепловізорі.

Висновок

Розуміючи можливості тепловізорів, ви легко оберете модель під власні завдання. Незалежно від того, хто ви – професійний інженер чи майстер-аматор – цей прилад стане корисним помічником, який підвищить ефективність вашої роботи.

Команда Masteram
