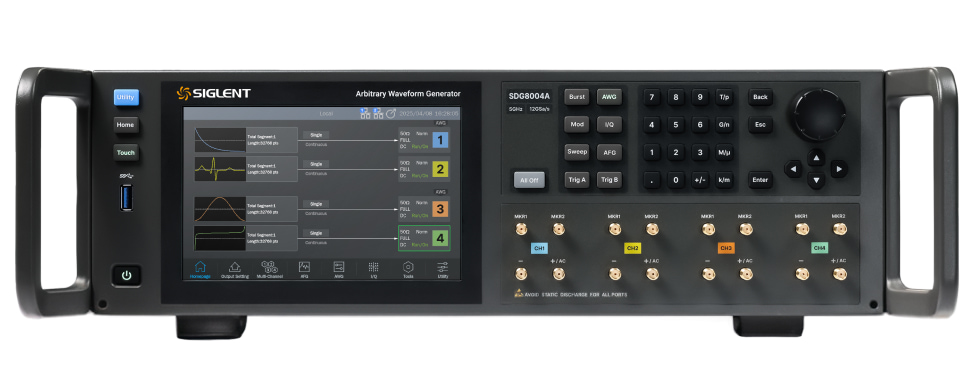

SIGLENT презентує SDG8000A: платформу для генерації радіочастотних і довільних сигналів

Нова серія генераторів сигналів довільної форми об'єднує генерацію ВЧ-сигналів, IQ-модуляцію та розширені функції формування послідовностей в єдиній платформі.

Моделі серії:

• SIGLENT SDG8002A
• SIGLENT SDG8004A

Зміст

• Призначення та основні параметри серії SDG8000A
• Особливості та функціональні можливості
• Оцінка серії розробником
• Про SIGLENT

Призначення та основні параметри серії SDG8000A

Компанія SIGLENT Technologies оголосила про випуск нової серії генераторів сигналів довільної форми SDG8000A — високопродуктивної платформи, призначеної для застосування в галузі радіочастотних систем, бездротового зв'язку, напівпровідникових технологій та високошвидкісної цифрової електроніки.

Оскільки сучасні системи бездротового зв'язку та радіочастотні пристрої стають дедалі складнішими, розробникам потрібні джерела сигналів, що здатні генерувати широкосмугові, високодинамічні та реалістичні сигнали з високою точністю. Серія SDG8000A розроблена для вирішення цих завдань і поєднує в одній платформі генерацію широкосмугових сигналів довільної форми, прямий синтез радіочастотних сигналів, генерацію векторних сигналів з IQ-модуляцією та розширені функції формування послідовностей.

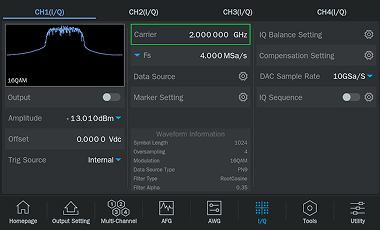

Генерація векторного/IQ-сигналу

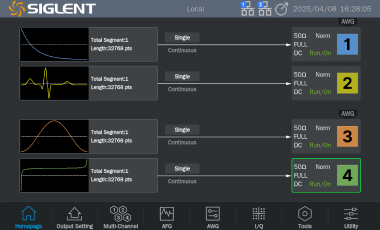

Інтерфейс налаштування форм сигналів TrueArb

У режимі IQ серія SDG8000A забезпечує вихідну частоту до 5 ГГц, частоту дискретизації до 12 Гвиб/с (з інтерполяцією) та вертикальну роздільну здатність 16 біт. Нова платформа доступна у дво- та чотириканальному виконанні й оснащена пам'яттю до 4 ГБ на канал, що дозволяє генерувати тривалі й складні сигнали для сучасних розробок у галузі радіозв'язку та комунікацій.

Завдяки технології SIGLENT TrueArb сигнали довільної форми відтворюються точка за точкою – з повним збереженням деталізації та низьким рівнем джитера. Архітектура підтримує генерацію вузьких імпульсів тривалістю від 250 пс та роботу з багатоімпульсними послідовностями, що особливо актуально при розробці радіочастотних систем, напівпровідникової та силової електроніки.

Особливості та функціональні можливості

Одна з ключових особливостей серії SDG8000A – інтегрована архітектура генерації ВЧ- та IQ-сигналів. Вбудований цифровий модулятор забезпечує пряму генерацію ВЧ-сигналів з вихідною частотою до 5 ГГц без використання зовнішнього обладнання для IQ-модуляції. У поєднанні з додатковим програмним забезпеченням SigIQPro система підтримує генерацію сигналів для сучасних стандартів зв'язку, включно з 5G NR, LTE, Wi-Fi, Bluetooth та IoT. Завдяки смузі модуляції до 2 ГГц платформа оптимально підходить для перевірки ВЧ-трактів, тестування приймачів, аналізу характеристик підсилювачів та розробки бездротових систем зв'язку.

Нова серія також підтримує розширені можливості формування сигналів — зокрема, багатотональних, з лінійною частотною модуляцією та псевдовипадковими двійковими послідовностями (PRBS), а також високошвидкісну передачу послідовних даних зі швидкістю до 1,25 Гбіт/с. Багаторівнева архітектура послідовностей дозволяє створювати складні та динамічні сценарії сигналів для пакетної передачі даних, моделювання перешкод та комплексного тестування систем.

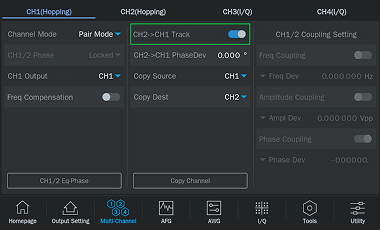

Синхронізація та трекінг між каналами

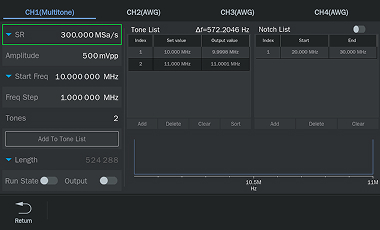

Формування багатотональних сигналів

Для багатоканальних синхронізованих систем серія SDG8000A забезпечує неузгодженість між каналами менше 15 пс, а також підтримує диференційний режим вихідних сигналів, маркерні виходи, синхронізацію від зовнішнього тактового сигналу та розширені можливості запуску. Завдяки цим функціям платформа підходить для тестування MIMO-систем та інших застосувань, що вимагають точної синхронізації кількох ВЧ-каналів.

Водночас передбачено підключення по LAN, віддалене керування через вбудований вебсервер та вбудований SSD-накопичувач, що спрощує інтеграцію в автоматизовані випробувальні системи та сучасні лабораторні комплекси.

Оцінка серії розробником

«Серія SDG8000A — важливий етап у розвитку лінійки генераторів сигналів SIGLENT. — зазначив Томас Роттах, директор з продажів та маркетингу SIGLENT Technologies. — Сучасним розробникам дедалі частіше потрібні універсальні платформи, що об'єднують генерацію радіочастотних, довільних, імпульсних та цифрових сигналів у межах однієї системи. Серія SDG8000A створена саме для цього: вона поєднує високу гнучкість із продуктивністю та зручністю використання, необхідними для розробки сучасних радіочастотних систем».

Про SIGLENT

Компанія SIGLENT Technologies розпочала свою діяльність у 2002 році з розробки перших цифрових осцилографів. Відтоді вона значно розширила свій асортимент, охопивши широкий спектр універсальних контрольно-вимірювальних приладів: осцилографи, генератори сигналів (функціональні та довільної форми), цифрові мультиметри, лабораторні джерела живлення, електронні навантаження постійного струму, аналізатори спектра, векторні аналізатори кіл (VNA) та генератори радіочастотних сигналів.

З випуском лінійки Performance Line у 2021 році компанія ще більше вдосконалила свої технічні можливості, запропонувавши рішення для високоточних вимірювань, а саме обладнання, що працює в мікрохвильовому діапазоні частот до 40 ГГц.

Сьогодні SIGLENT Technologies — всесвітньо визнаний виробник контрольно-вимірювального обладнання, що пропонує інноваційні технології, високий інженерний потенціал та надійність рішень. Штаб-квартира компанії знаходиться в Шеньчжені (Китай), а дочірні підрозділи працюють у США, Німеччині, Японії та Малайзії. Продукція SIGLENT постачається у понад 80 країн світу.

Компанія сертифікована відповідно до стандартів ISO 9001:2015 та ISO 14001:2015, що підтверджує її відданість високим стандартам якості продукції та охорони довкілля.
