Новинка SIGLENT SDG3000X: серія генераторів сигналів для тестування напівпровідників
У відповідь на зростання вимог до тестування електроніки – від перевірки систем зв'язку до аналізу характеристик силових напівпровідників – компанія SIGLENT представила серію генераторів довільних сигналів SDG3000X. Завдяки високій частоті дискретизації та технологіям EasyPulse та TrueArb, прилади забезпечують точну генерацію сигналів із мінімальним джиттером. Поєднуючи гнучкість та продуктивність, серія SDG3000X стане ефективним рішенням для складних вимірювальних середовищ, що потребують високої надійності обладнання.
Моделі серії:
Серія SDG3000X забезпечує вихідну частоту до 200 МГц, об'єм пам'яті 40 МБ на канал, 16-бітну вертикальну роздільну здатність і максимальну частоту дискретизації 1,2 Гвиб/с. Завдяки 7-дюймовому сенсорному дисплею та інтуїтивно зрозумілому інтерфейсу, вони стануть ефективними інструментами не лише у промисловому секторі (зв'язку та напівпровідниках), а й у сфері альтернативної енергетики та наукових досліджень.
Зміст
- Прецизійна генерація сигналів та імпульсів
- Розширені можливості роботи з сигналами
- Двоімпульсне тестування силових напівпровідників
- Інтелектуальний інтерфейс користувача
- Висновок
Прецизійна генерація сигналів та імпульсів
Завдяки технологіям EasyPulse та TrueArb, серія SDG3000X встановлює нові стандарти точності, долаючи обмеження традиційного методу DDS.

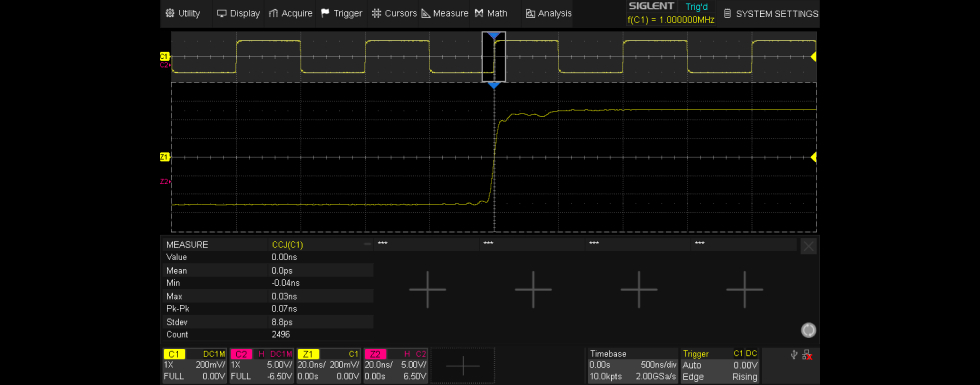

Технологія EasyPulse оптимізована для формування імпульсів завширшки від 8 нс з крутими фронтами. Параметри сигналу залишаються стабільними навіть за зміни частоти, а можливість плавного регулювання фронтів і тривалості імпульсу забезпечує прецизійне управління, необхідне для складних вимірювальних завдань.

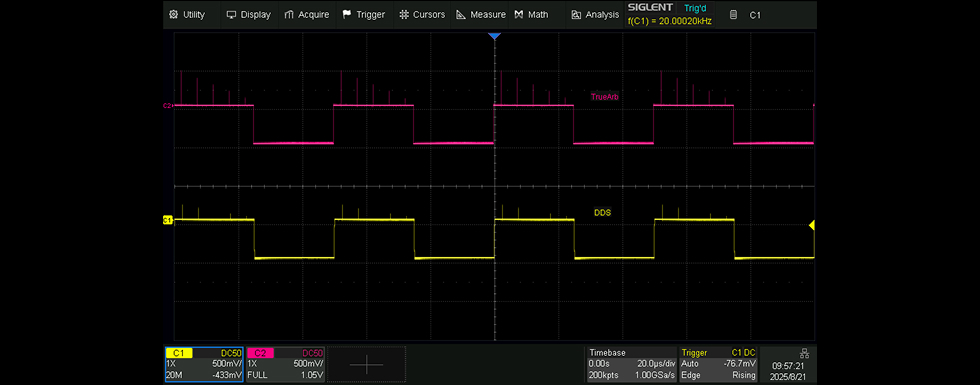

Технологія TrueArb забезпечує поточкову генерацію сигналів у діапазоні дискретизації від 10 до 600 МВиб/с. Вона зберігає цілісність форми сигналу за наднизьким джиттером (всього 150 пс) і коефіцієнт гармонік (THD) менше ніж 0,075%, гарантуючи чудову точність сигналу.
Розширені можливості роботи з сигналами

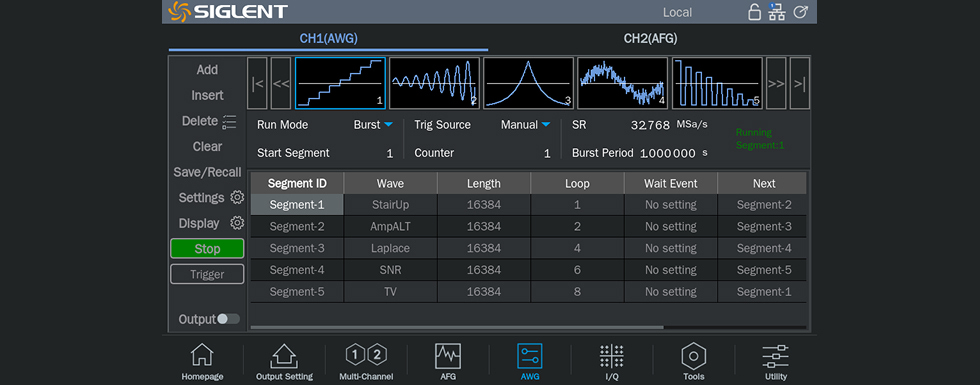

Завдяки 196 вбудованим формам сигналів та об'єму пам'яті до 40 МБ на канал, SDG3000X дозволяє зберігати та точно відтворювати навіть найскладніші сигнали. Прилад також підтримує гнучкий режим послідовностей, що дозволяє користувачам задавати порядок відтворення та кількість циклів для кожного сегмента сигналу. Це робить генератор ідеальним інструментом для створення користувацьких і повторюваних сценаріїв тестування.

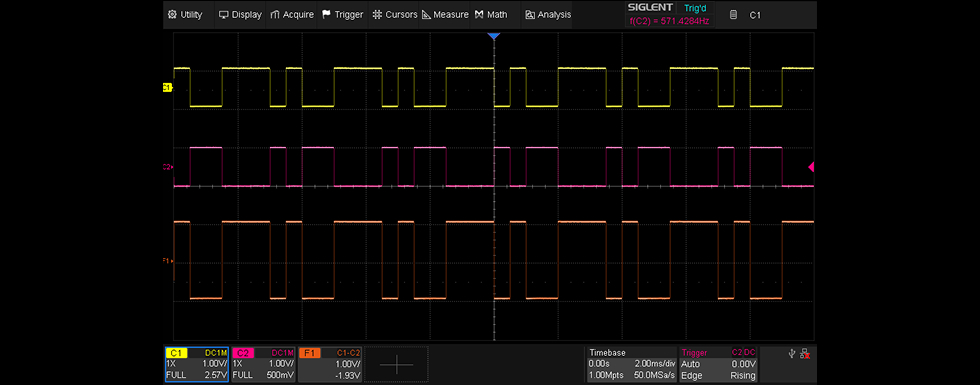

Генератори підтримують вихід PRBS-сигналів зі швидкістю до 120 Мбіт/с, а також генерацію IQ-сигналів базової та проміжної частоти зі швидкістю передачі символів від 250 до 50 Мсимв/с. Крім того, доступний широкий спектр типів модуляції: AM, DSB-SC, FM, PM, FSK, ASK, PSK та PWM. Вбудовані режими Sweep і Burst забезпечують повноцінну підтримку за різних умов – від навчальних лабораторій і НДДКР до промислового тестування силових напівпровідникових пристроїв.
Двоімпульсне тестування силових напівпровідників

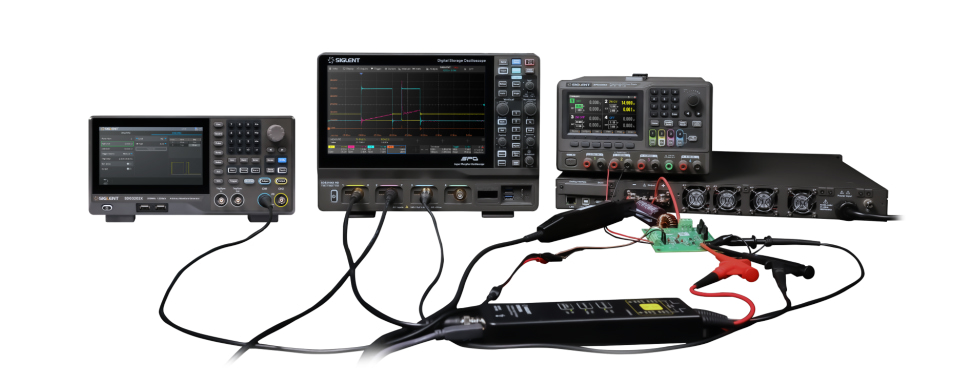

Двоімпульсний метод тестування є критично важливим для аналізу динамічних характеристик силових напівпровідникових компонентів, як-от IGBT і SiC MOSFET-транзистори. Він дозволяє детально оцінити втрати при перемиканні та характеристики провідності.
SDG3000X – це ідеальна платформа для подібних завдань. Завдяки функціям відстеження каналу та фазової синхронізації, користувачі можуть з високою точністю контролювати тривалість імпульсів та часові інтервали для імітації реальних режимів перемикання. У поєднанні з можливістю віддаленого керування через USB/LAN та синхронізацією з осцилографом, SDG3000X спрощує створення автоматизованих вимірювальних систем, підвищуючи ефективність тестування та достовірність отриманих даних.
Інтелектуальний інтерфейс користувача

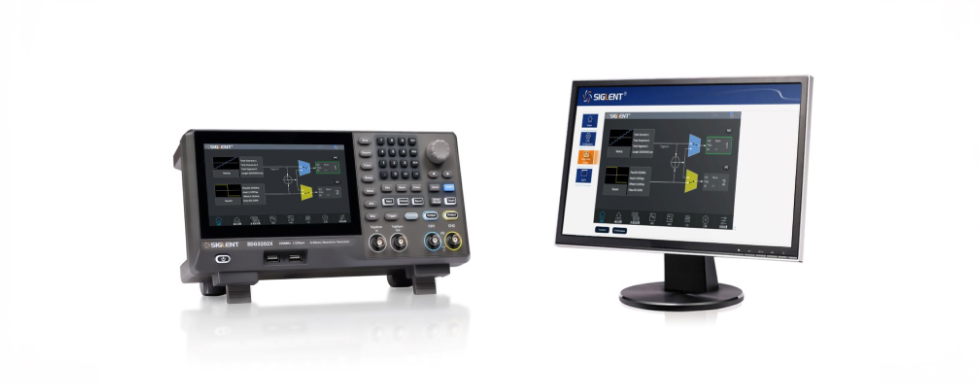

Генератори серії SDG3000X оснащені 7-дюймовим сенсорним дисплеєм, що забезпечує інтуїтивно зрозуміле налаштування параметрів та зручний перегляд сигналів. Прилад підтримує імпорт скриптів MATLAB та Python, а також синхронізацію з осцилографом для автоматичного калібрування.
Вбудований прецизійний частотомір та наявність різних інтерфейсів (LAN, USB, GPIB), разом з підтримкою вебсервера, гарантують легкий віддалений доступ та синхронізацію кількох пристроїв. Це дозволяє оптимізувати робочі процеси та підвищити продуктивність.
Висновок
Випустивши серію SDG3000X, компанія SIGLENT представила ринку ще більш завершене та високопродуктивне рішення для генерації сигналів. Поєднуючи в собі високу точність відтворення, передові технології EasyPulse та TrueArb, універсальність застосування та інтуїтивно зрозумілий інтерфейс, SDG3000X покликаний вирішувати найскладніші завдання, що стоять перед сучасними лабораторіями в галузі зв'язку, виробництва напівпровідників, відновлюваної енергетики та освіти.
